Назначение соединителя 2РМДТ33КПН32Г5В1ЛВ

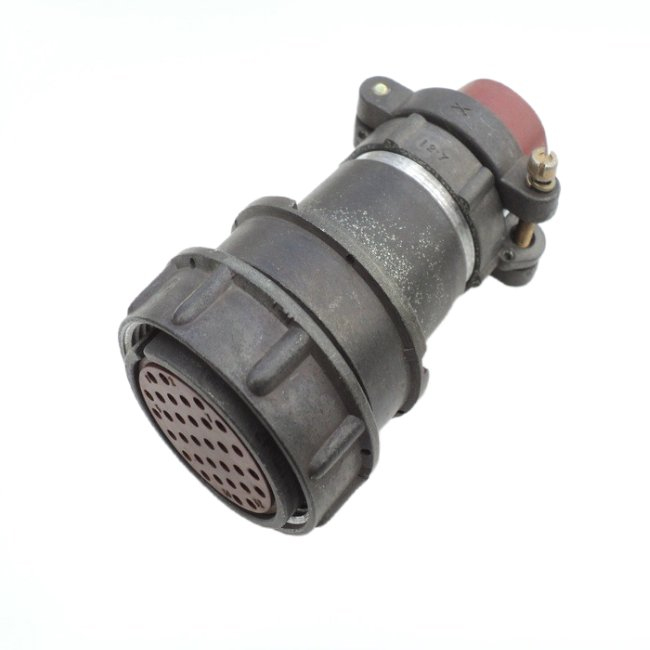

Соединитель 2РМДТ33КПН32Г5В1ЛВ представляет собой электрический низкочастотный цилиндрический соединитель негерметичного типа, выполненный в виде кабельной розетки. Изделие относится к категории 2РМД и предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения, где требуется надёжная коммутация большого числа проводников в условиях повышенных механических и климатических нагрузок.

Расшифровка обозначения

Маркировка изделия построена по принятой системе обозначений серии 2РМДТ и содержит полную информацию о конструкции и исполнении соединителя.

• 2РМДТ — серия низкочастотных цилиндрических соединителей.
• 33 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок для подключения кабеля.
• Н — гайка для неэкранированного кабеля.
• 32 — количество контактов.
• Г — золотое покрытие контактов.
• 5 — класс теплостойкости с рабочим нагревом до плюс 100 градусов Цельсия.
• 1 — номер варианта исполнения.
• В — всеклиматическое исполнение.
• Л — левая розетка.
• В — вариант исполнения.

Технические характеристики

Соединитель рассчитан на эксплуатацию в широком диапазоне условий. Ниже приведены подтверждённые параметры изделия.

• Максимальное рабочее напряжение — 560 В амплитудного значения.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, кратковременная смена температур до плюс 150 градусов Цельсия.
• Климатическое исполнение — всеклиматическое, категория УХЛ2.1, в отдельных вариантах тропикоустойчивое.
• Метод монтажа контактов — обжимка, контакты извлекаемые.
• Сочленение — резьбовое, с одношпоночной поляризацией.
• Ударостойкость — до 1000 метров на секунду в квадрате, что соответствует 100 единицам ускорения свободного падения.
• Линейные нагрузки — до 2000 метров на секунду в квадрате, что соответствует 200 единицам ускорения свободного падения.
• Наработка — 5000 часов.
• Ресурс сочленений и расчленений — 500 циклов.

Конструктивные особенности и применение

Розетка имеет кабельное исполнение с прямым патрубком и гайкой под неэкранированный кабель. Резьбовое сочленение и одношпоночная поляризация исключают неправильное подключение и обеспечивают стабильный электрический контакт при вибрации и ударных воздействиях. Извлекаемые контакты с золотым покрытием упрощают монтаж и обслуживание, а также повышают коррозионную стойкость и надёжность контактного соединения.

Благодаря всеклиматическому исполнению соединитель сохраняет работоспособность при повышенной влажности, перепадах температур и воздействии агрессивных факторов окружающей среды. Изделие востребовано в составе кабельных сборок, пультов, блоков и стоек радиоэлектронной аппаратуры, где необходима коммутация до 32 цепей в одном разъёме.
