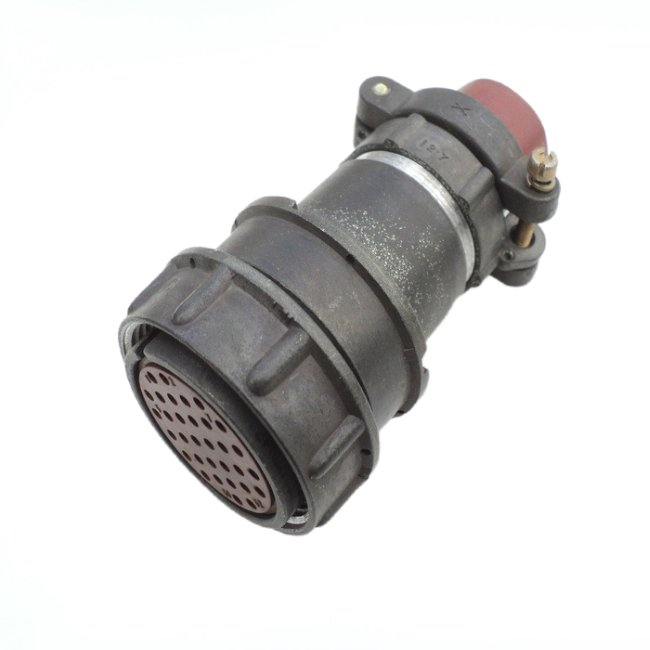

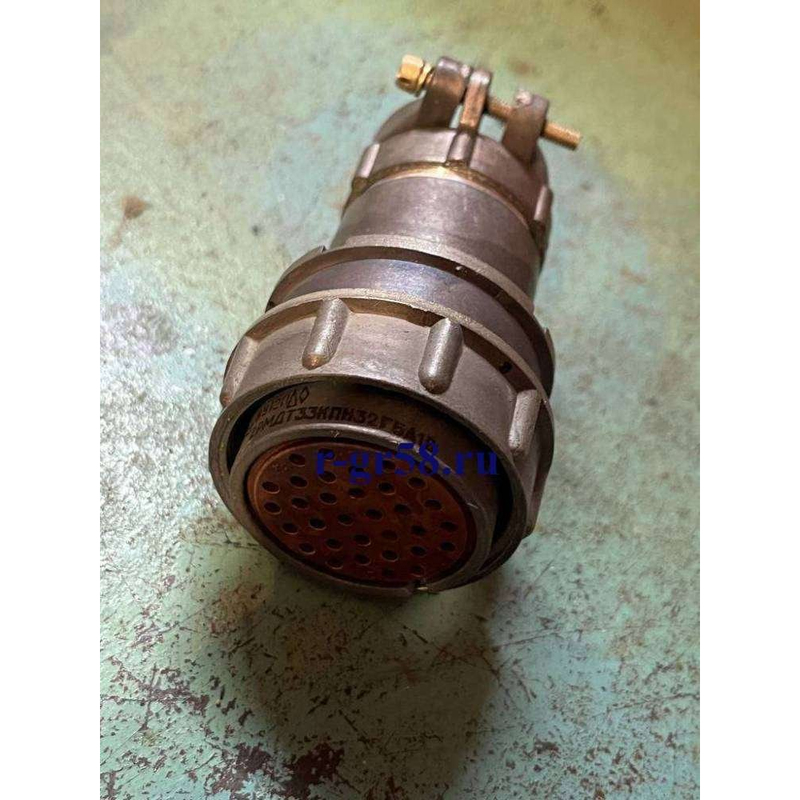

Назначение разъема 2РМДТ33КПН32Г5А1

Разъем 2РМДТ33КПН32Г5А1 относится к категории 2РМД и представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Основное назначение таких изделий — обеспечение надежного электрического контакта между кабельными и приборными частями оборудования при проведении монтажных, эксплуатационных и ремонтных работ.

Разъем применяется для внутреннего монтажа в составе радиоэлектронных устройств и может использоваться как с экранированными, так и с неэкранированными кабелями. Конструкция серии 2РМД/2РМДТ обеспечивает возможность многократного сочленения и расчленения без потери рабочих характеристик, что делает изделие пригодным для оборудования, требующего периодического подключения и отключения кабельных линий.

Расшифровка обозначения 2РМДТ33КПН32Г5А1

Маркировка разъема содержит полную информацию о его конструктивных и эксплуатационных особенностях. Каждый элемент обозначения имеет строго определенное значение.

• 2РМДТ — тип соединителя, цилиндрический низкочастотный негерметичный разъем.
• 33 — условный размер корпуса.
• К — кабельный корпус, предназначенный для монтажа на кабель.
• П — прямой патрубок для ввода кабеля.
• Н — гайка патрубка для неэкранированного кабеля.
• 32 — количество контактов в соединителе.
• Г — часть соединителя, а именно розетка.
• 5 — обозначение сочетания контактов.
• А — покрытие контактов золотом.
• 1 — теплостойкость, то есть максимально допустимая температура окружающей среды.

Подтвержденные особенности и технические характеристики

Разъемы серии 2РМД и 2РМДТ обладают набором характеристик, типичных для данного семейства соединителей. Ниже приведены параметры, которые подтверждаются описанием аналогичных моделей, в частности 2РМД33КПН32Г5В1.

• Тип соединителя — цилиндрический, низкочастотный, негерметичный.
• Корпус — кабельный или блочный (приборный); в данном исполнении реализован кабельный вариант.
• Патрубок — прямой или угловой; в маркировке указан прямой патрубок.
• Гайка патрубка — для экранированного или неэкранированного кабеля; в данном случае для неэкранированного.
• Количество контактов — 32.
• Часть соединителя — розетка (обозначение Г).
• Покрытие контактов — серебро или золото; в данной модели применено золото (обозначение А).
• Рабочее напряжение — до 560 В или 700 В в зависимости от типономинала.
• Токовая нагрузка — до 50 А в общем случае, может варьироваться в зависимости от конкретной модели.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений — до 500 раз.
• Минимальная наработка — не менее 1000 часов.

Применение и условия эксплуатации

Разъем 2РМДТ33КПН32Г5А1 предназначен для внутреннего монтажа в радиоэлектронной аппаратуре. Благодаря кабельному исполнению корпуса и прямому патрубку с гайкой для неэкранированного кабеля, изделие удобно для подключения кабельных линий к приборам и блокам. Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к коррозии, что особенно важно при эксплуатации в условиях повышенной влажности и перепадов температур.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет использовать разъем в аппаратуре, работающей в широком спектре климатических условий, включая неотапливаемые помещения и открытые площадки в составе защищенных корпусов. Негерметичное исполнение подразумевает применение в местах, где не требуется полная защита от влаги и пыли.

Ресурс до 500 сочленений и минимальная наработка не менее 1000 часов делают разъем пригодным для оборудования, подвергающегося периодическому обслуживанию с отключением и повторным подключением кабелей. Типовые области применения включают измерительную технику, системы связи, промышленную автоматику и другие радиоэлектронные устройства, где требуется надежное соединение цепей с большим числом проводников.
