Назначение соединителя 2РМДТ33КПЭ7Ш9В1В

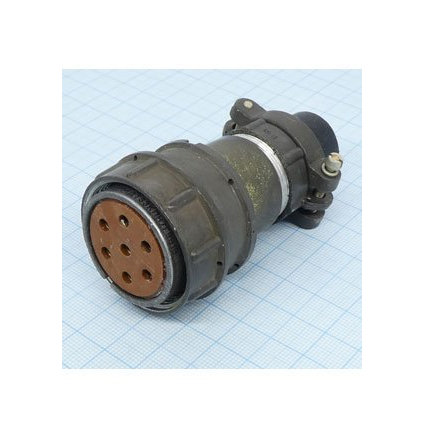

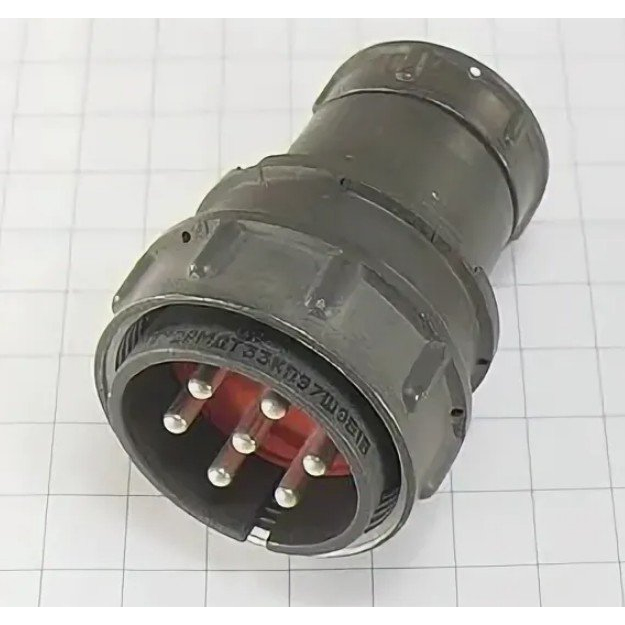

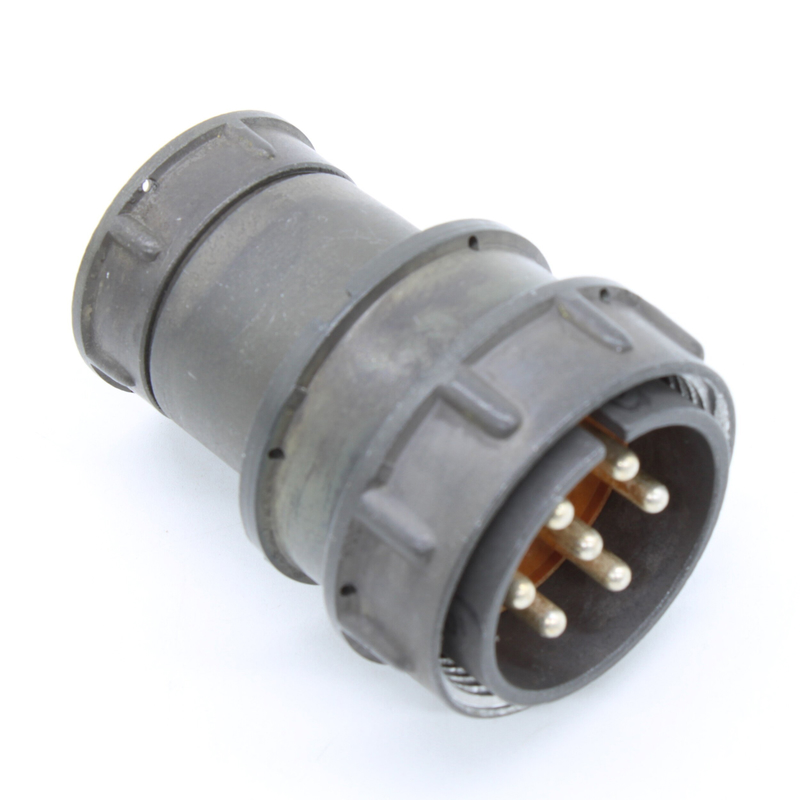

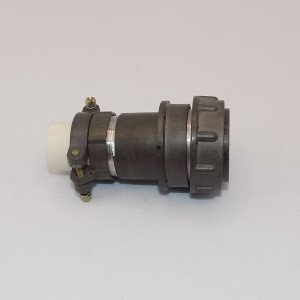

Соединитель 2РМДТ33КПЭ7Ш9В1В производства Элекон — это цилиндрический низкочастотный разъём серии 2РМДТ, выполненный в кабельном исполнении с прямым патрубком. Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока и применяется в аппаратуре общего назначения с всеклиматическим исполнением.

Разъём изготавливается по техническим условиям, в том числе по ГЕ0.364.126 ТУ, и рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц, в том числе в условиях климатических и механических воздействий.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия несёт полную информацию о его исполнении. Исполнение КПЭ означает кабельную часть с кожухом под экранированный кабель, вариант Ш9 — штекер (вилка) с прямым патрубком, конструкция — всеклиматическая.

• Тип: цилиндрический низкочастотный соединитель серии 2РМДТ.
• Исполнение: кабельное, с прямым патрубком и кожухом под экранированный кабель.
• Вид: вилка (штекер), применяется совместно с соответствующей розеткой этой же серии.
• Соединение корпусов: резьбовое, с одношпоночной поляризацией.
• Покрытие контактов: серебро или золото; в обозначении «В» обычно указывает на серебряное покрытие, обеспечивающее низкое сопротивление контакта и стойкость к окислению.
• Приёмка: «ОТК» — изделие прошло приёмку отдела технического контроля производителя.

Технические характеристики

Электрические и эксплуатационные параметры соединителя определяются требованиями технических условий и конкретной схемой заполнения контактами.

• Рабочий ток на контакт — до порядка 36 А.
• Суммарный ток на разъём — до 50–70 А в зависимости от схемы заполнения.
• Максимальное рабочее напряжение — порядка 560–700 В.
• Электрическая прочность изоляции — около 1850 В.
• Сопротивление изоляции — не менее нескольких тысяч МОм.
• Диапазон рабочих температур среды — от −60 °C до +100 °C, допускаются многократные смены температур в этом интервале.
• Ресурс сочленения–расчленения — порядка 500 циклов.

Применение и условия эксплуатации

Соединитель применяется в аппаратуре общего назначения для коммутации электрических цепей при воздействии климатических и механических факторов. Всеклиматическое исполнение позволяет использовать изделие в различных условиях окружающей среды в пределах указанного температурного диапазона.

Вилка 2РМДТ33КПЭ7Ш9В1В устанавливается совместно с ответной розеткой той же серии; резьбовое соединение и одношпоночная поляризация корпусов обеспечивают надёжную фиксацию и правильную ориентацию при сочленении. Минимальная наработка и число сочленений–расчленений ориентировочно соответствуют требованиям ГЕ0.364.126 ТУ.

Комплектация и приёмка

Изделие поставляется в заводской упаковке. Обозначение «ОТК» в маркировке указывает на то, что соединитель прошёл приёмку ОТК производителя Элекон и соответствует установленным техническим условиям и требованиям к контролю качества. Год выпуска — 2025.
