Назначение разъёма 2РМДТ33КПЭ7Ш9В1В

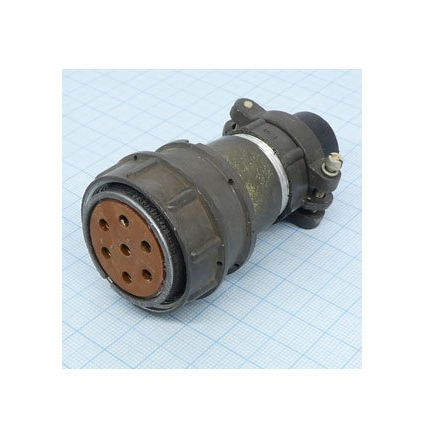

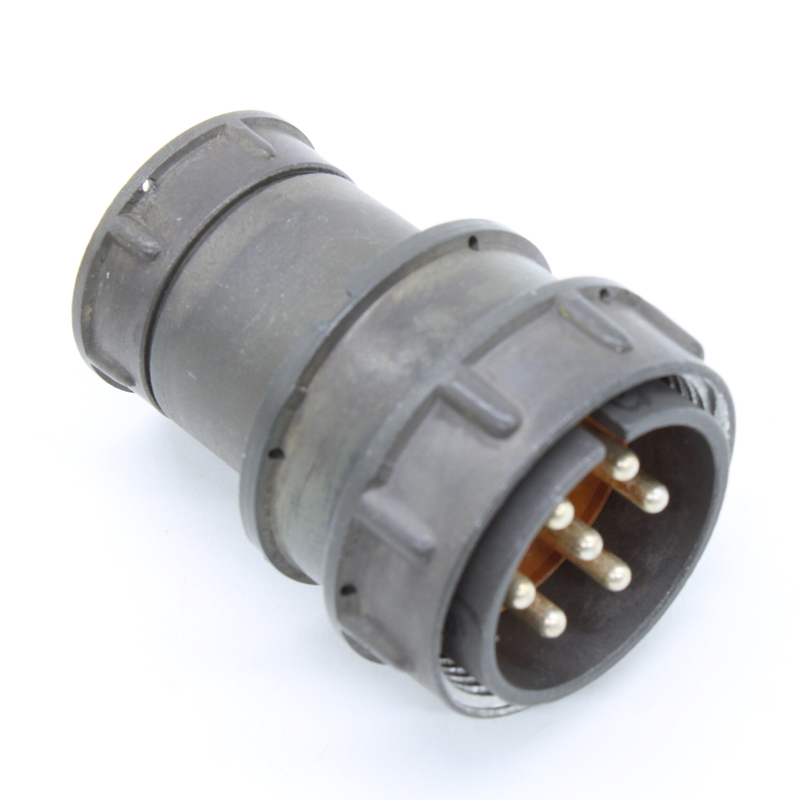

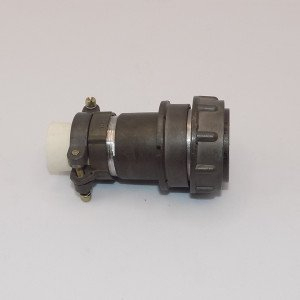

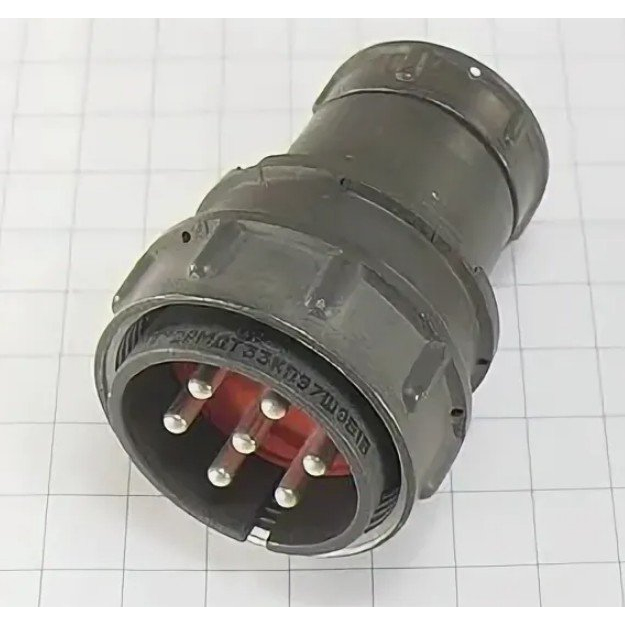

2РМДТ33КПЭ7Ш9В1В — это кабельная вилка серии 2РМДТ, представляющая собой цилиндрический низкочастотный соединитель производства завода «Элекон». Изделие выпускается с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества и соответствие требованиям нормативно-технической документации изготовителя.

Разъём предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такие соединители относятся к стандартным промышленным компонентам для внутреннего объёмного монтажа и широко применяются в электро- и радиоаппаратуре различного назначения.

Конструктивные и технические особенности

Маркировка изделия содержит информацию о его ключевых свойствах. Буквенное сочетание «КПЭ» указывает на исполнение кабельной вилки с прямым патрубком под экранированный кабель. Символ «В» в обозначении соответствует покрытию контактов серебром, что обеспечивает стабильное и надёжное электрическое соединение.

• Количество контактов: 7 штук в типоразмере 33.
• Сочленение с ответной частью: резьбовое, с одношпоночной поляризацией корпусов, что исключает некорректное соединение.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия, что позволяет применять разъём во всеклиматическом исполнении.
• Максимальное рабочее напряжение: до примерно 700 вольт постоянного и переменного тока.
• Суммарный рабочий ток на соединитель: до порядка 50–70 ампер в зависимости от конкретных технических условий и схемы нагрузки контактов.
• Сопротивление контакта: малое, порядка единиц миллиом.
• Сопротивление изоляции: не менее десятков тысяч мегом.
• Ресурс на сочленения: до 500 циклов.

Контакты рассчитаны на объёмный монтаж, обычно выполняемый пайкой или обжимкой. Прямой патрубок корпуса предназначен для заделки экранированного кабеля, что важно для защиты цепей от помех.

Применение и совместимость

Разъём 2РМДТ33КПЭ7Ш9В1В применяется для кабельного монтажа в составе электро- и радиоаппаратуры, где требуется надёжное соединение при воздействии широкого диапазона температур и вибрационных нагрузок. Благодаря всеклиматическому исполнению он подходит для эксплуатации в сложных условиях.

Изделие может поставляться в компании с розетками того же ряда, например 2РМДТ33КПЭ7Г9В1В, что обеспечивает совместимость и удобство комплектования ответных частей. Приёмка «ОТК» и год выпуска 2025 подтверждают актуальность партии и заводской контроль качества.

Разъём поставляется в заводской упаковке, что гарантирует сохранность изделия при транспортировке и хранении.
