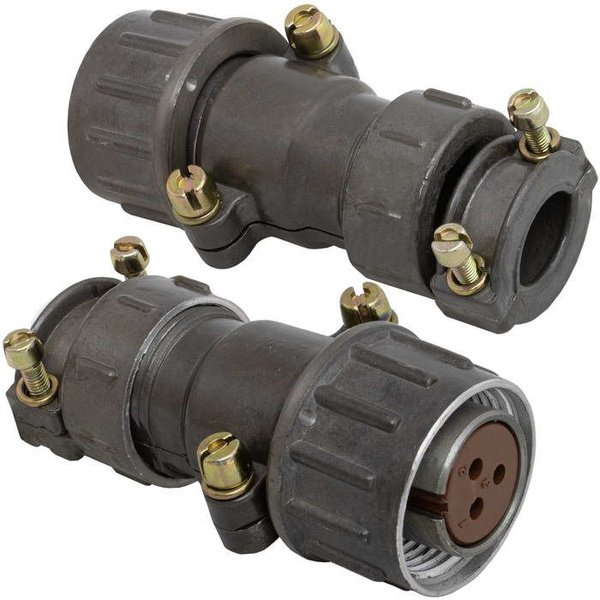

Назначение разъёма 2РМДТ33КПЭ7Ш9В1В

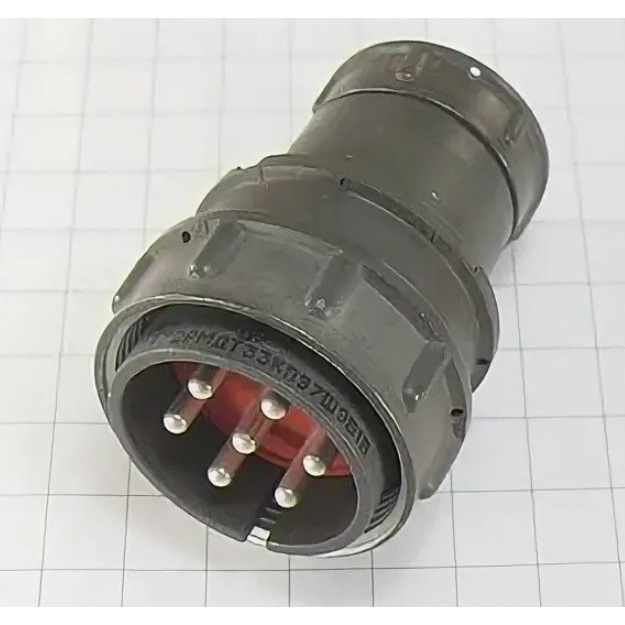

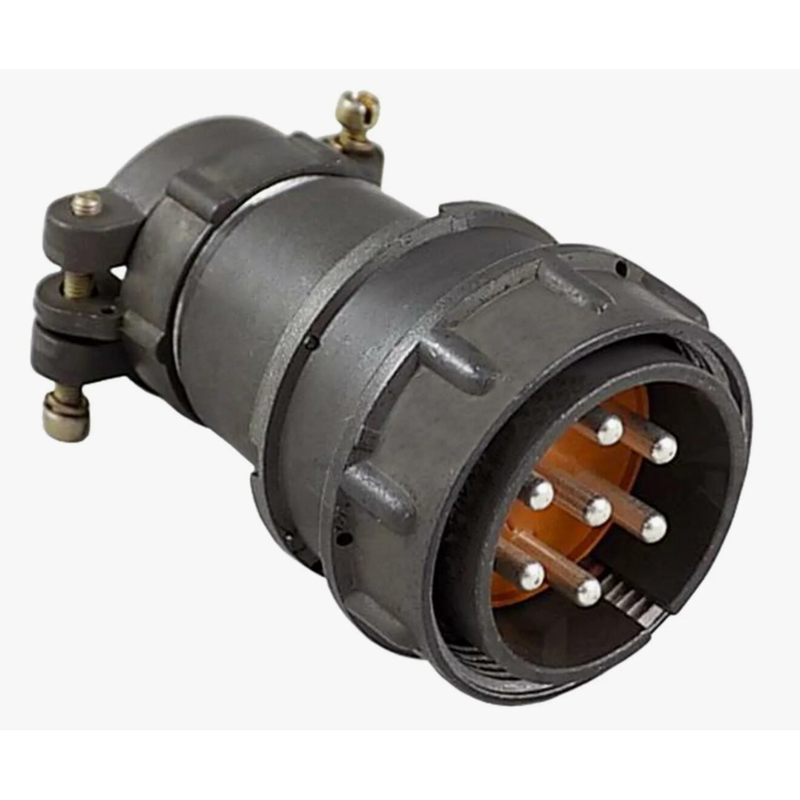

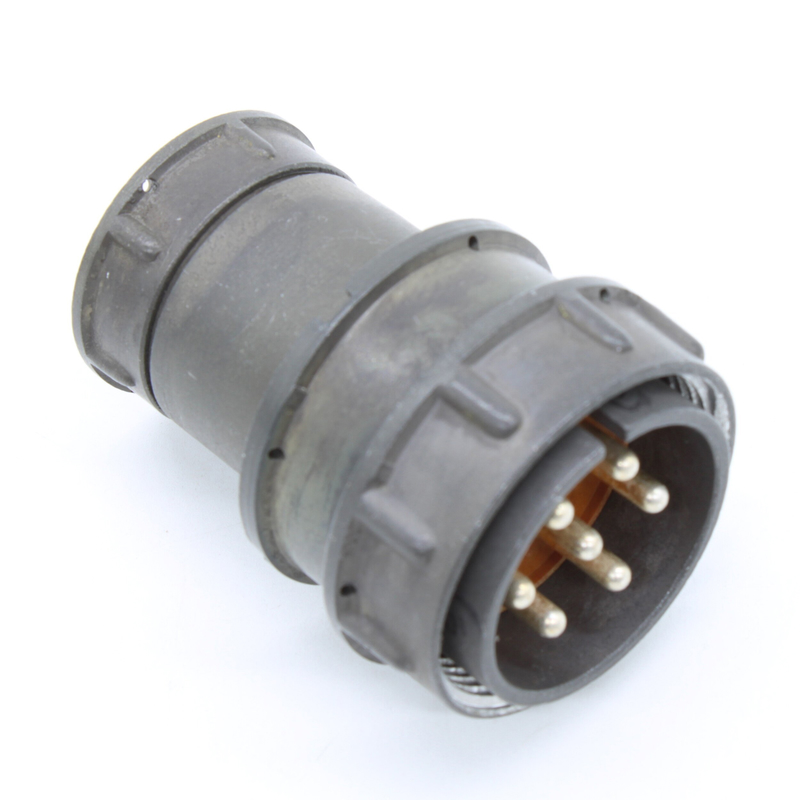

2РМДТ33КПЭ7Ш9В1В — цилиндрический низкочастотный электрический разъём (вилка) серии 2РМДТ, выпускаемый АО «Завод Элекон» в Казани. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется там, где требуется надёжное соединение при воздействии вибрации, ударных нагрузок, повышенной влажности и широкого диапазона температур.

Конструктивные особенности и материалы

Разъём выполнен в приборном корпусе типа КПЭ из алюминиевого сплава с оксидированным покрытием. Сочленение резьбовое, с накидной гайкой M36х1,5, что обеспечивает механическую фиксацию и стойкость к вибрационным нагрузкам. Поляризация одношпоночная — исключает неправильное соединение ответных частей.

• Число контактов: 7, диаметр каждого 3 мм (сочетание Ш9В1В).
• Контакты штыревые, из латуни с серебряным покрытием, извлекаемые.
• Изолятор изготовлен из карболита.
• Монтаж на панель выполняется пайкой.
• Герметичность отсутствует, климатическое исполнение В2.1.

Электрические и эксплуатационные параметры

Рабочее напряжение достигает 560 В. Ток на один контакт — до 32 А, на разъём в целом — до 128 А. Изделие устойчиво к вибрации в диапазоне от 1 до 5000 Гц при ускорении 50 g и к ударам с ускорением до 500 g.

Условия эксплуатации и ресурс

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Влажность: 98 процентов при температуре плюс 40 градусов Цельсия.
• Ресурс: 500 сочленений.
• Наработка на отказ: до 175 000 часов при температуре 80 градусов Цельсия.

Область применения

Благодаря высокой механической прочности и стойкости к экстремальным условиям разъём 2РМДТ33КПЭ7Ш9В1В используется в авиационной технике, военных системах и промышленном оборудовании. Изделие рассчитано на эксплуатацию в составе ответственных цепей, где важны стабильность контакта и долговечность.

Год выпуска конкретных изделий — как правило, 2017 или ранее. Артикул позиции — 50141, категория — 2РМД. Изготовитель — АО «Завод Элекон», Российская Федерация.
