Назначение разъема 2РМДТ33КПЭ7Г9В1В

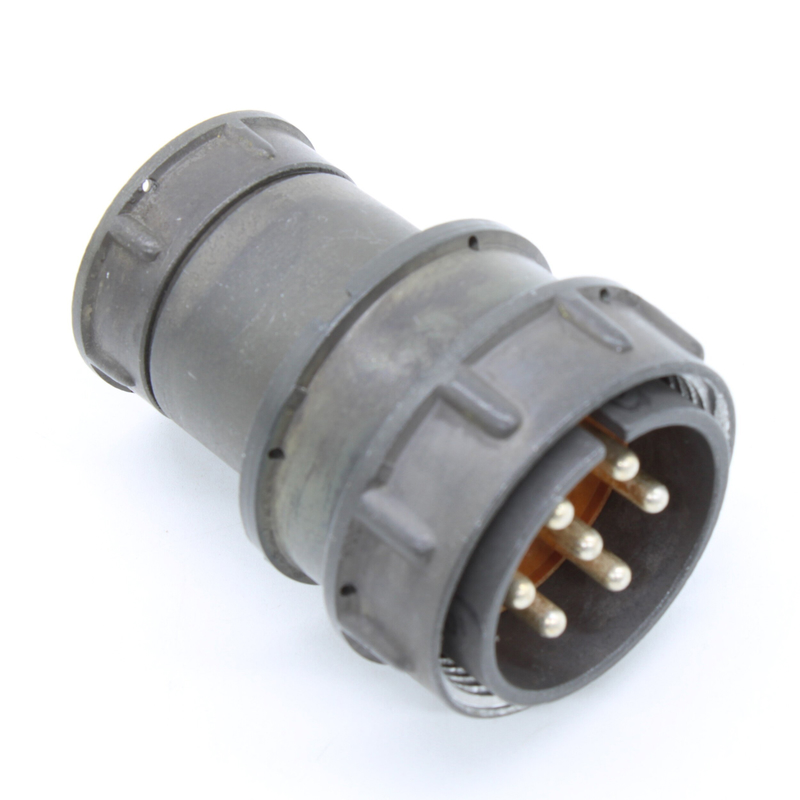

2РМДТ33КПЭ7Г9В1В (Элекон, приемка «ОТК») — это цилиндрический низкочастотный разъем серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения. Изделие применяется для внутреннего объемного монтажа в узлах и блоках радиоэлектронной аппаратуры, в том числе в условиях тропического и всеклиматического исполнения.

Конструктивно разъем относится к серии 2РМДТ с условным размером корпуса 33. Обозначение КПЭ указывает на кабельное исполнение со штыревыми или гнездовыми контактами, изоляцией на основе эбонита или аналогичного материала и прямым патрубком. Буква «Г» в обозначении соответствует проходной вилке либо розетке в зависимости от конкретного исполнения, цифра «9» обозначает вид приемки, а сочетание «В1» — всеклиматическое исполнение.

Подтвержденные технические особенности

Разъем работает в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение достигает 700 В в линии и изоляции, при этом для конкретных типономиналов значение рабочего напряжения составляет от 560 до 700 В. Токовая нагрузка определяется заполнением контактов: на один контакт приходится от десятых долей до единиц ампер для мелких контактов и до десятков ампер для крупных, суммарный ток на разъем может достигать десятков ампер.

Электрические параметры изоляции нормируются следующими значениями:

• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• емкость между контактами — не более 6 пФ;
• максимальная рабочая частота — до 3 МГц;
• максимальное рабочее напряжение — до 700 В.

Климатическое исполнение изделия — всеклиматическое, включая тропикостойкое и влагостойкое. Рабочая температура окружающей среды составляет от минус 60 до плюс 100 градусов Цельсия. Разъем рассчитан на воздействие вибрации и линейных перегрузок, характерных для бортовой и стационарной аппаратуры; конкретные значения механических воздействий задаются по техническим условиям ГЕ0.364.126ТУ и аналогичным ТУ.

Применение и приемка

Разъем 2РМДТ33КПЭ7Г9В1В применяется для коммутации электрических цепей в радиоэлектронной аппаратуре общего и специального назначения, включая бортовые и стационарные системы. Изделие изготавливается по отечественным техническим условиям, например ГЕ0.364.126ТУ и родственным ТУ. Допускается использование в качестве аналога разъема 2РМД33КПЭ7Г9В1.

Приемка «ОТК» означает, что изделие прошло внутренний контроль предприятия-изготовителя, а не специализированную военную или особую приемку. Поставка осуществляется в заводской упаковке. Год выпуска — 2025, артикул — 20228, производитель — Элекон, категория — 2РМД.
