Назначение разъёма 2РМДТ33КПЭ7Г9В1В

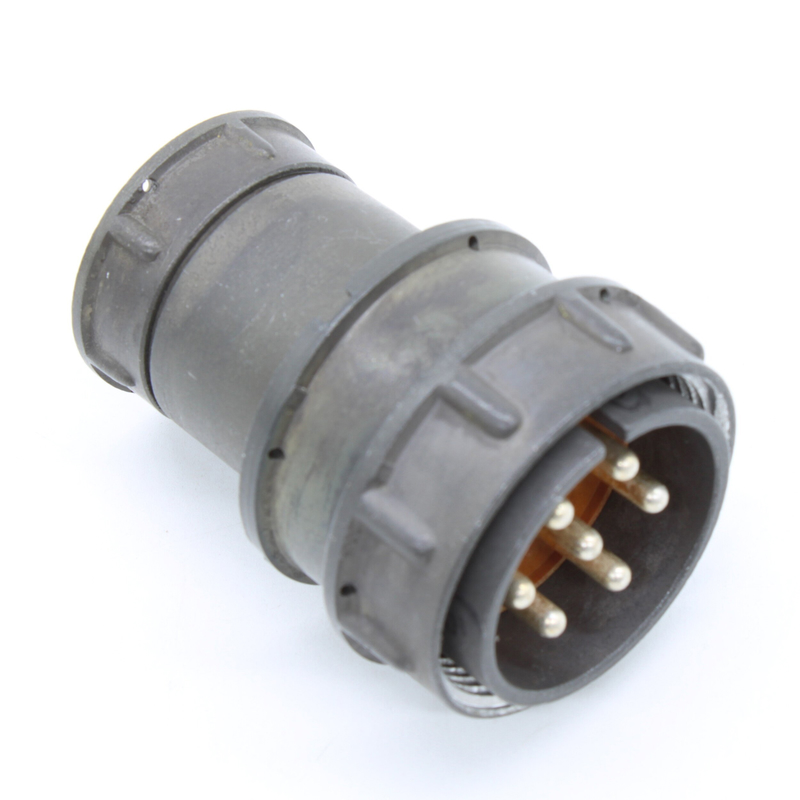

2РМДТ33КПЭ7Г9В1В — это цилиндрический низкочастотный негерметичный электрический разъём серии 2РМДТ производства ОАО «Элекон» с приёмкой «ОТК». Изделие предназначено для внутреннего объёмного монтажа в аппаратуре общего и специального назначения и применяется для соединения и разъединения цепей постоянного и переменного тока частотой до 3 МГц. Разъём востребован в радиоэлектронной аппаратуре, где требуется надёжная коммутация сигнальных и силовых линий в условиях интенсивных механических и климатических воздействий.

Конструктивные особенности и расшифровка обозначения

Разъём выполнен на карболитовом основании с металлическим корпусом и имеет резьбовую фиксацию сочленённого положения, что исключает самопроизвольное расчленение под вибрацией. Исполнение «В» соответствует всеклиматическому варианту, допускающему работу в широком спектре условий.

• КПЭ — кабельная розетка с прямым патрубком для ввода жгута или кабеля.
• 7Г — тип контактной части и количество контактов.
• 9 — категория приёмки «ОТК» (первичная приёмка контрольного органа).
• 33 — условный размер корпуса, типичный для кабельных разъёмов данной серии.

Электрические характеристики

Максимальное рабочее напряжение разъёма составляет от 560 до 700 В постоянного или переменного тока. Максимальная рабочая частота цепей — до 3 МГц. Ёмкость между контактами не превышает 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции в амплитудном значении лежит в диапазоне от 1850 до 2300 В в зависимости от номинала напряжения.

Токовая нагрузка на одиночный контакт в типовом исполнении 2РМДТ33 составляет от 15 до 36 А. Суммарная нагрузка по всем контактам разъёма — порядка десятков и сотен ампер в зависимости от конкретного типоразмера. Характеристики заданы для работы в цепях постоянного и переменного тока, включая сигнальные и силовые линии радиоэлектронной аппаратуры.

Условия эксплуатации

Диапазон рабочих температур окружающей среды — примерно от −60 до +100 °C. При повышенной относительной влажности до 98 процентов при 40 °C изделие сохраняет работоспособность. Разъём рассчитан на воздействие синусоидальной вибрации с диапазоном до 5000 Гц, ударных нагрузок и перепадов атмосферного давления.

1. Всеклиматическое исполнение В2.1 по ГОСТ 15150‑69.
2. Минимальная наработка — порядка 1000 часов.
3. Число сочленений и расчленений — не менее 500 циклов.
4. Минимальный срок сохраняемости — около 15 лет.

Масса, комплектация и область применения

Масса розетки 2РМДТ33КПЭ7Г9В1В составляет примерно 68 г, что типично для кабельных разъёмов данного типоразмера с условным размером корпуса 33. Товар поставляется в заводской упаковке. Приёмка «ОТК», год выпуска — 2025.

Разъём применяется для монтажа в аппаратуре общего и специального назначения, где необходима коммутация цепей постоянного и переменного тока, устойчивая к вибрации, ударам и перепадам давления. Типовые сферы использования — радиоэлектронная аппаратура, приборы и системы, работающие в жёстких условиях эксплуатации. Для подбора ответной части, проверки совместимости с аналогичными изделиями или уточнения деталей монтажа под конкретную схему рекомендуется обращаться с точным указанием параметров цепи.
