Назначение и область применения

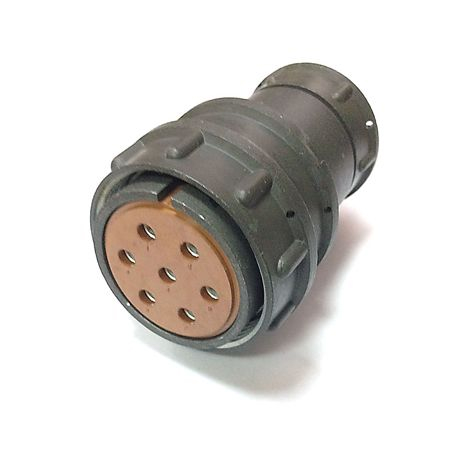

Кабельная розетка 2РМДТ33КПЭ7Г9В1В производства АО «Завод Элекон» относится к серии цилиндрических низкочастотных соединителей 2РМДТ, выпускаемых по техническим условиям ТУ ГЕ0.364.126. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе кабельных сборок, приборов и блоков промышленного, измерительного и специального оборудования.

Соединитель применяется там, где требуется надёжное разъёмное соединение экранированного кабеля с металлической оплёткой: в пультах управления, стойках аппаратуры, системах сбора данных и других устройствах, работающих в условиях повышенных вибраций, ударов и перепадов температуры. Благодаря резьбовому сочленению и одношпоночной поляризации обеспечивается стабильный контакт и исключается неправильная стыковка ответных частей.

Конструкция и материалы

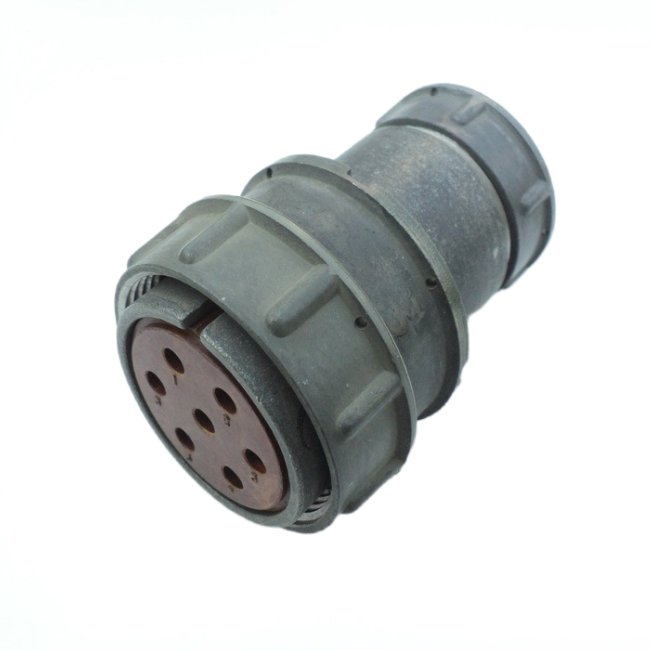

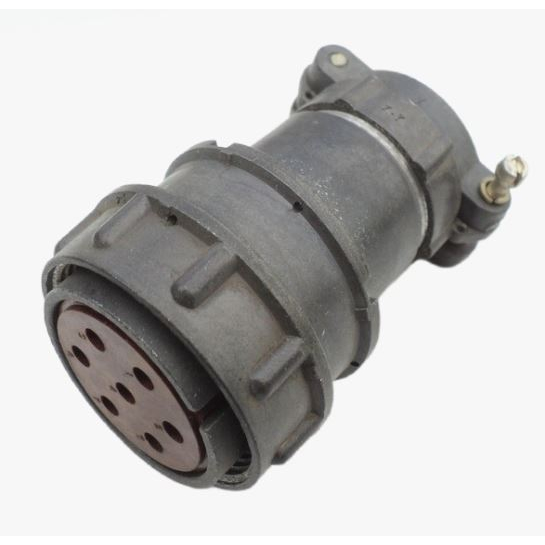

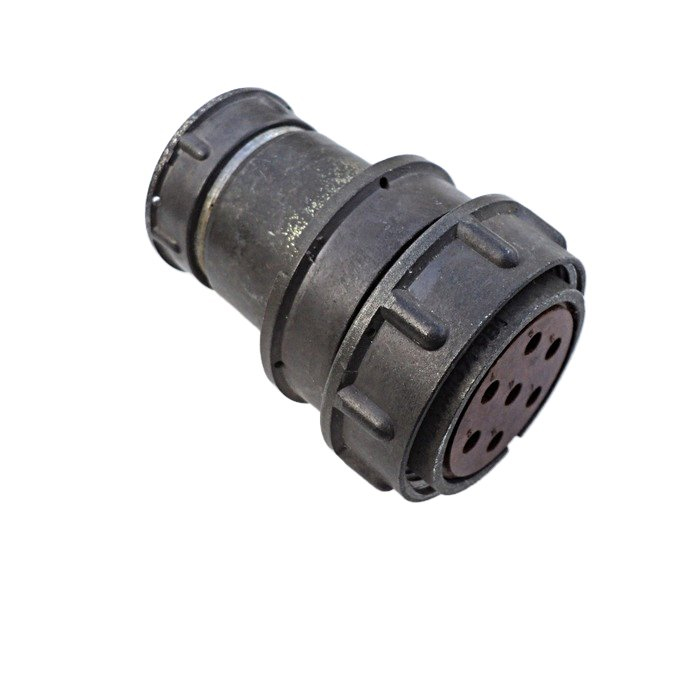

Корпус розетки выполнен из алюминиевого сплава А-22 с оксидированием, цвет серый. Исполнение корпуса — с прямым патрубком, обозначенным в маркировке буквой П, и гайкой для экранированного кабеля, обозначенной буквой Э. Присоединительная резьба — М33х1. Изолятор изготовлен из карболита коричневого цвета. Габаритные размеры соединителя составляют 42 на 57 мм, масса — около 70 г.

Контакты в количестве 7 штук имеют диаметр 3 мм, изготовлены из латуни с серебряным покрытием (Ag), выполнены не извлекаемыми и предназначены для пайки. Такая конструкция упрощает монтаж кабеля и обеспечивает стабильное переходное сопротивление в течение всего срока службы.

Технические характеристики

• Число контактов: 7.
• Диаметр контактов: 3 мм.
• Материал контактов: латунь с серебряным покрытием Ag.
• Способ монтажа: пайка, контакты не извлекаемые.
• Рабочее напряжение: до 560 В.
• Ток на контакт: до 6 А.
• Частотный диапазон: до 3 МГц.
• Сопротивление контактов: не более 0,8 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс сочленений: 500.
• Наработка: не менее 175 000 ч при температуре 80 °C на контакте.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C.
• Климатическое исполнение: В2.1.
• Вибрация: диапазон 1–5000 Гц при ускорении до 50 g.
• Удары: до 500 g.
• Влажность: 98 % при температуре плюс 40 °C.

Совместимость и аналоги

Соединитель серии 2РМДТ совместим с ответными частями того же типа и может применяться как замена или аналог изделий серий РМ, 2РМ и ОНЦ-РГ-09, а также зарубежных серий WY и WS. При подборе ответной части необходимо учитывать число и диаметр контактов, тип резьбы М33х1 и исполнение корпуса с прямым патрубком и гайкой для экранированного кабеля.

Условия эксплуатации

Изделие рассчитано на работу в жёстких условиях: оно выдерживает длительное воздействие вибрации, механических ударов и повышенной влажности, сохраняя заданные электрические параметры. Резьбовое сочленение обеспечивает механическую прочность соединения, а одношпоночная поляризация предотвращает ошибки при монтаже. Указанные характеристики подтверждаются техническими условиями ТУ ГЕ0.364.126, по которым выпускается данная серия соединителей.
