Назначение и область применения

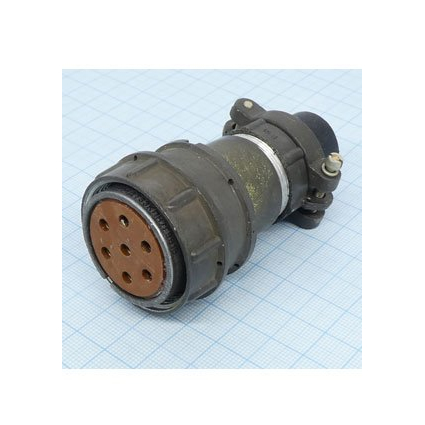

Соединитель 2РМДТ33КПЭ7Г9В1В «5» (артикул 40279) — цилиндрический низкочастотный разъём отечественного производства серии 2РМДТ, представляющий собой кабельную розетку с резьбовой фиксацией. Изделие предназначено для соединения и разъединения электрических цепей в стационарном и подвижном оборудовании: промышленной электронике, контрольно-измерительных приборах, аппаратуре общего и специального назначения. Благодаря климатическому исполнению В2.1 разъём применяется в составе наземной и бортовой техники, где требуются стойкость к перепадам температур, влажности и механическим нагрузкам.

Конструкция и электрические параметры

Корпус розетки выполнен из алюминиевого сплава А‑22, предусмотрены резьбовая фиксация сочленения и гайка для экранированного кабеля (обозначение «Э» в маркировке). Контактная группа включает 7 контактов диаметром 3 мм, изготовленных из латуни с серебряным покрытием; тип контактов — гнёзда. Поляризация одношпоночная, патрубок прямой, монтаж механический объёмный, электрическое присоединение — пайка в отверстия изолятора из карболита. Габаритные размеры корпуса составляют около 42 на 57 мм.

• Максимальное рабочее напряжение — до 560 В.
• Максимальный ток на контакт — порядка 6 А для контактов диаметром 3 мм, что даёт запас для типовых низкочастотных цепей сигнала и питания.
• Количество контактов — 7, материал — латунь с серебряным покрытием.
• Ресурс сочленений-расчленений — до 500 циклов.
• Минимальный срок хранения — до 15 лет при соблюдении условий технических условий ГЕ0.364.126.

Условия эксплуатации и стойкость к воздействиям

Климатическое исполнение В2.1 обеспечивает рабочий диапазон температур примерно от минус 60 до плюс 100 градусов Цельсия и влажность до 98 процентов при плюс 40 градусах. Соединитель допускает значительные вибрационные нагрузки — до 50g в диапазоне частот 1–5000 Гц — а также ударные воздействия и тепловое воздействие до 100 градусов Цельсия. Такие характеристики позволяют использовать разъём в жёстких условиях эксплуатации подвижной и бортовой аппаратуры.

Сведения о поставке

Товар относится к категории 2РМД. Приёмка изделия — «5», год выпуска — 2014–15. Производитель в данных каталога не указан, краткое описание отсутствует. Комплектация, гарантийные обязательства и страна производства в предоставленных сведениях не приводятся.
