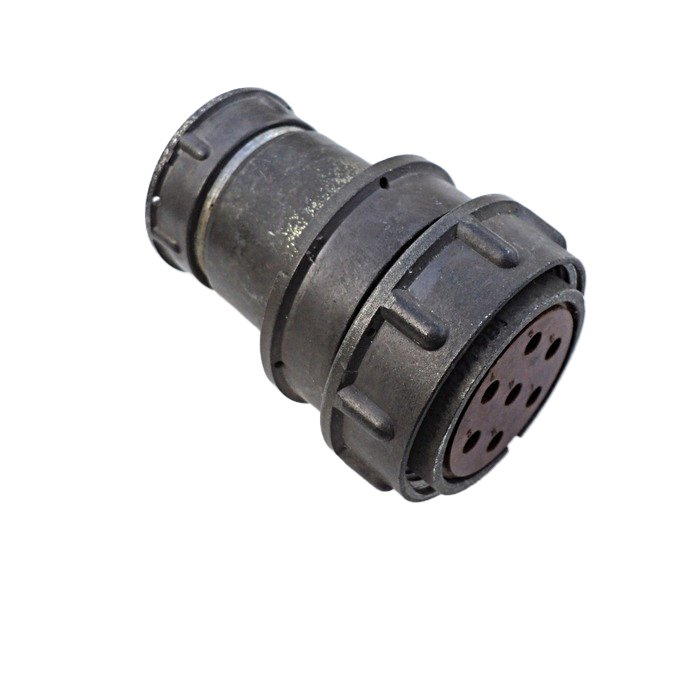

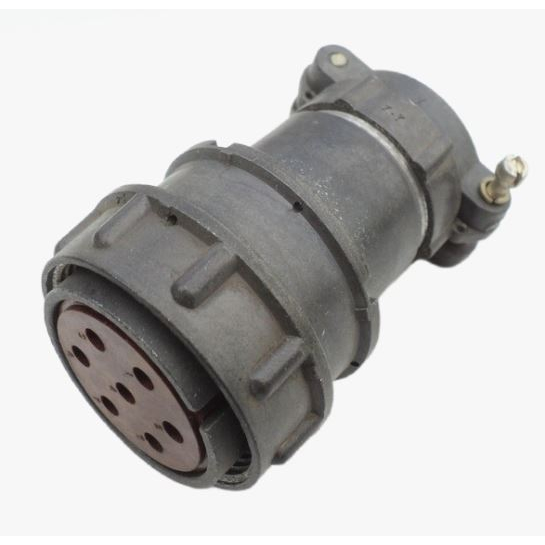

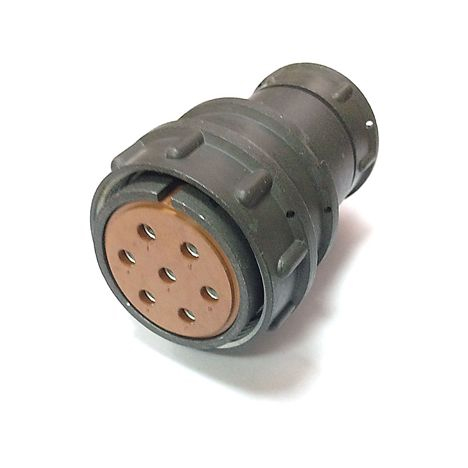

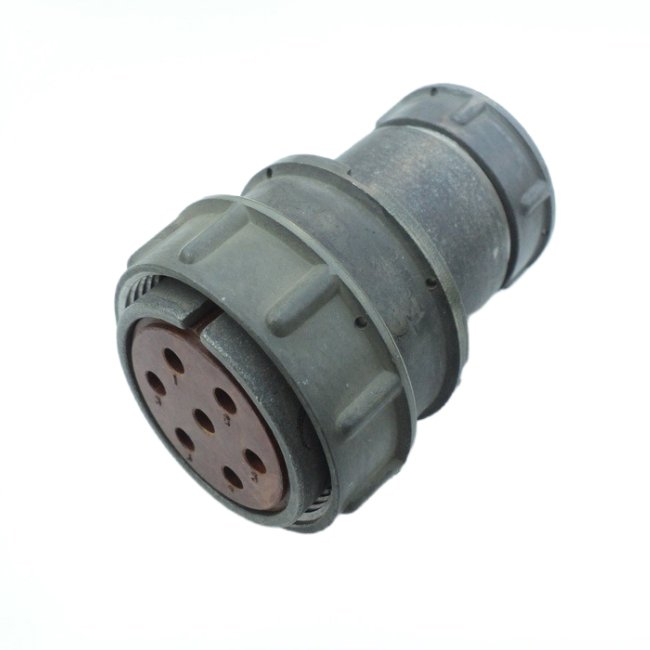

2РМДТ33КПЭ7Г9В1В: кабельный цилиндрический соединитель для ответственных электрических цепей

2РМДТ33КПЭ7Г9В1В — низкочастотный цилиндрический соединитель серии 2РМДТ, применяемый для разъемного подключения электрических цепей в радиоэлектронной аппаратуре, системах автоматики, измерительных комплексах и другом оборудовании общего и специального назначения. Исполнение относится к кабельным розеткам с прямым патрубком и элементами для работы с экранированным кабелем.

Назначение соединителя

Разъем 2РМДТ33КПЭ7Г9В1В предназначен для передачи постоянного и переменного электрического тока с рабочей частотой до 3 МГц. Для соединителей данной серии предусмотрена работа при напряжении, зависящем от типономинала; для исполнения с семью контактами указывается рабочее напряжение до 560 В и предельное — до 700 В.

Цилиндрическая конструкция и резьбовая фиксация сочлененного положения помогают обеспечить стабильное механическое соединение вилки и розетки. Это особенно важно для аппаратуры, которая эксплуатируется при вибрациях, механических воздействиях или значительных перепадах температуры.

Конструктивное исполнение

Маркировка 2РМДТ33КПЭ7Г9В1В отражает ключевые особенности изделия:

• 2РМДТ — серия цилиндрических низкочастотных разъемов тропикоустойчивого исполнения.

• 33 — условный размер корпуса; для данного типоразмера приводится посадочное отверстие диаметром 33 мм.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Э — гайка патрубка, рассчитанная на экранированный кабель.

• 7 — контактная схема на семь контактов.

• Г — гнездовые контакты, то есть розеточная часть соединителя.

• 9 — вариант расположения контактов.

• В1В — обозначение конструктивно-климатического исполнения согласно документации изготовителя.

Контакты соединителя выполняются с покрытием из золота или серебра в зависимости от исполнения. Подключение проводников к хвостовикам контактов выполняют пайкой, что соответствует объемному внутреннему монтажу.

Рабочие характеристики

Серия 2РМДТ разработана для эксплуатации в условиях, где требуется сочетание электрической надежности, компактности и устойчивости к внешним факторам. Для типоразмера 33 с семиконтактной схемой указываются следующие ориентировочные параметры:

Приведенные параметры относятся к характеристикам соединителей типа 2РМДТ33 и должны уточняться по технической документации для конкретной модификации и условий применения.

Где применяется 2РМДТ33КПЭ7Г9В1В

Кабельная розетка 2РМДТ33КПЭ7Г9В1В может использоваться в оборудовании, где необходимо надежно и многократно соединять кабельные линии с аппаратурой:

• в системах промышленной автоматики и управления;

• в измерительных и испытательных стендах;

• в блоках радиоэлектронной аппаратуры;

• в электромонтажных комплексах с экранированными кабелями;

• в транспортной, приборостроительной и специальной технике;

• во внутренних соединениях оборудования, рассчитанного на всеклиматическую эксплуатацию.

Наличие гайки для экранированного кабеля делает эту модификацию актуальной для задач, где требуется снизить влияние электромагнитных помех и обеспечить аккуратный ввод кабеля в корпус разъема.

Особенности выбора и монтажа

При подборе ответной части необходимо проверить совпадение серии, типоразмера корпуса, контактной схемы, положения ключа, типа контактов и исполнения патрубка. Соединители 2РМДТ образуют пару из вилки и розетки, причем обе части могут выпускаться в приборном или кабельном варианте.

При монтаже важно соблюдать технологию пайки, не перегревать изоляционные элементы и обеспечить корректную разделку экрана кабеля. После сборки рекомендуется проверить надежность резьбового сочленения, отсутствие повреждений контактов и соответствие распайки принятой схеме подключения.

2РМДТ33КПЭ7Г9В1В сочетает семиконтактную конфигурацию, кабельное исполнение, прямой патрубок и возможность работы с экранированным кабелем. Благодаря этому соединитель остается практичным решением для формирования надежных разъемных электрических соединений в аппаратуре с повышенными требованиями к механической фиксации и условиям эксплуатации.
