Назначение соединителя 2РМДТ33КПЭ7Г9А1В

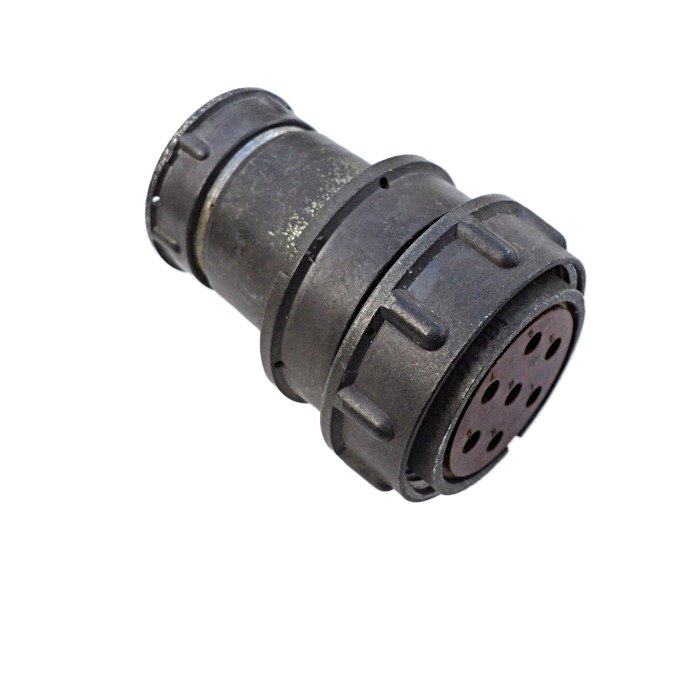

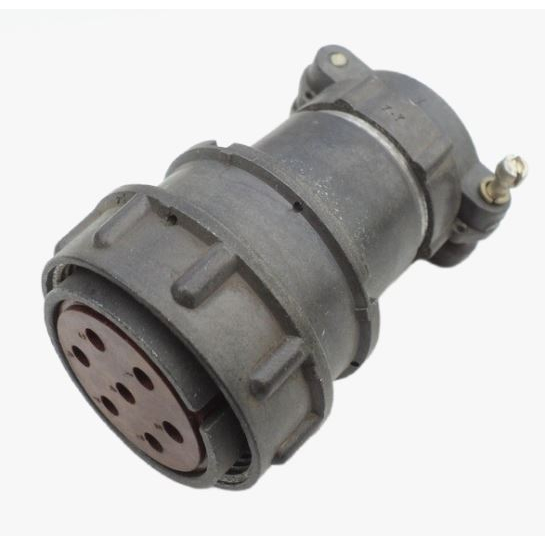

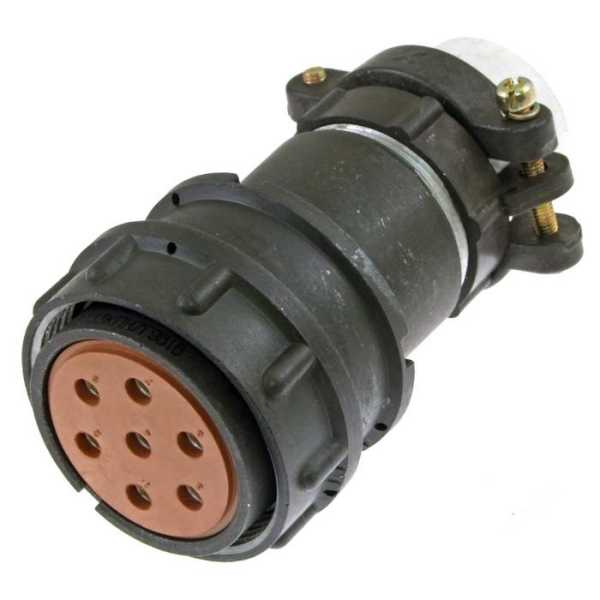

Розетка кабельная 2РМДТ33КПЭ7Г9А1В из категории 2РМД относится к цилиндрическим соединителям негерметичного всеклиматического исполнения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и применяется для внутреннего объёмного монтажа. Основная функция — коммутация электрических цепей посредством сочленения с ответной вилкой, что позволяет быстро подключать и отключать кабельные линии без демонтажа аппаратуры.

Артикул позиции — 2678. Производитель в данных каталога не указан. Розетка оснащена прямым патрубком для экранированного кабеля, что делает её пригодной для линий, где требуется защита от внешних электромагнитных помех.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения следует учитывать при подборе режимов работы и компоновке жгута.

• Тип соединителя: негерметичный, всеклиматический.
• Количество контактов: 7.
• Рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на одиночный контакт диаметром 3 мм: 32 А.
• Общая максимальная токовая нагрузка: 128 А.
• Сопротивление контактов диаметром 1,5 мм: не более 0,0025 Ом.
• Сопротивление контактов диаметром 2 мм: не более 0,0016 Ом.
• Сопротивление контактов диаметром 3 мм: не более 0,0008 Ом.
• Материал контактов: золото или серебро.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Малые значения сопротивления контактов и высокая ёмкостная развязка позволяют использовать розетку в цепях с умеренными требованиями к потерям и переходным процессам. Сочетание широкого диапазона рабочих температур и повышенного сопротивления изоляции делает модель пригодной для эксплуатации в разных климатических зонах.

Конструктивные особенности и применение

Сочленение розетки с вилкой выполняется посредством резьбового соединения, что обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам. Поляризация корпусов — одношпоночная, то есть ответные части соединяются только в одном определённом положении, что исключает ошибку монтажа и повреждение контактов.

Благодаря прямуму патрубку для экранированного кабеля изделие удобно применять в жгутах и кабельных сборках, где требуется закрепить оплётку экрана. Розетки этого типа широко используются в электро-, радио- и контрольно-измерительных приборах: в блоках питания, измерительных стендах, пультах управления и другой аппаратуре, работающей с частотами до 3 МГц. Всеклиматическое негерметичное исполнение допускает работу в условиях повышенной влажности и перепадов температур без полной герметизации корпуса.

Для эксплуатации необходимо подобрать ответную вилку. Совместимы следующие модели: 2РМД33Б7Ш9А1, 2РМД33Б7Ш9А1Б, 2РМД33Б7Ш9В1, а также другие аналогичные вилки данного типоразмера. Перед сочленением следует проверить совпадение шпонки и ответного паза, а затяжку резьбового соединения выполнять без избыточного усилия, чтобы не повредить контактные элементы.

Условия эксплуатации и ресурс

Розетка рассчитана на минимальную наработку не менее 1000 часов и выдерживает до 500 циклов сочленения-расчленения. Такой ресурс подходит для аппаратуры, где подключение выполняется периодически, а не при каждой операции. Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия охватывает большинство наземных и бортовых применений.

При монтаже важно соблюдать предельные токовые и вольтовые ограничения: не более 560 В рабочего напряжения и не более 32 А на одиночный контакт диаметром 3 мм при общей нагрузке до 128 А. Превышение этих значений ведёт к перегреву контактов и преждевременному выходу изделия из строя. Комплектация, страна производства, сертификаты и гарантийные условия в предоставленных данных не указаны.
