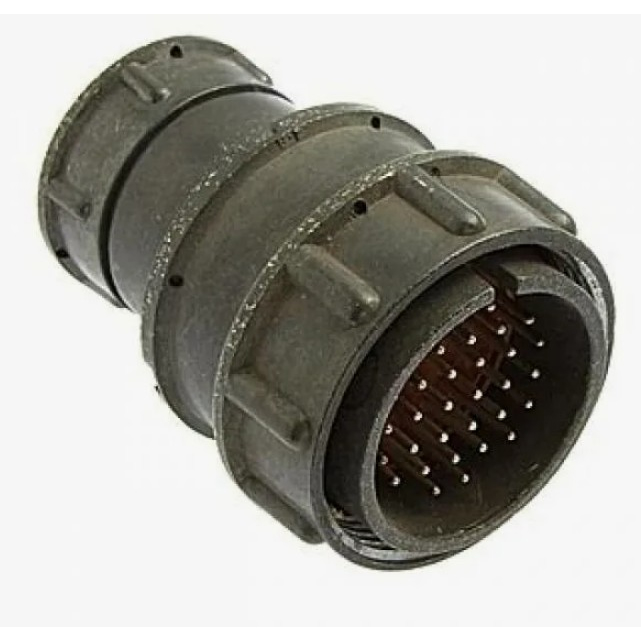

Назначение соединителя 2РМДТ33КПЭ32ШВ1В «5»

2РМДТ33КПЭ32ШВ1В «5» — это цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией сочленённого положения. Он предназначен для надёжного соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к категории 2РМД и выпускается в приемке «5», что подтверждает его соответствие повышенным требованиям заказчика.

Соединитель представляет собой кабельную вилку с гайкой для экранированного кабеля. Монтаж внутренний, выполняется методом пайки или объёмного монтажа. Конструкция рассчитана на эксплуатацию в жёстких климатических условиях, включая тропическое и всеклиматическое исполнение.

Расшифровка обозначения

Маркировка 2РМДТ33КПЭ32ШВ1В имеет строгую буквенно-цифровую структуру, каждый элемент которой указывает на определённые свойства изделия:

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый;
• 33 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — экранированный кабель;
• 32 — количество контактов;
• Ш — серебряное покрытие контактов;
• В — всеклиматическое исполнение;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — дополнительное всеклиматическое исполнение.

Подтверждённые технические характеристики

Соединитель оснащён 32 контактами диаметром 1,5 мм. Максимальная токовая нагрузка составляет до 6 А на контакт, суммарно до 160–192 А. Рабочее напряжение — до 560–700 В при частоте до 3 МГц.

• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — до 2,5–5 мОм.
• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 1000 м/с² (100 g).
• Удары — до 1000 м/с².
• Рабочие температуры — от минус 60 до плюс 100 градусов Цельсия, с перегревом контактов до плюс 180 градусов Цельсия.
• Влажность — 98 процентов при плюс 40 градусах Цельсия.
• Пониженное давление — до 10 в минус двенадцатой степени миллиметра ртутного столба.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Применение

Благодаря всеклиматическому и тропическому исполнению соединитель 2РМДТ33КПЭ32ШВ1В «5» применяется в приборах и оборудовании, работающих в суровых условиях. Основные области использования — авиация, судостроение и промышленность, где требуется надёжность при вибрациях, перепадах температур и повышенной влажности.

Резьбовая фиксация сочленённого положения обеспечивает устойчивость соединения к механическим нагрузкам. Экранированное исполнение позволяет использовать вилку в цепях, где важно снизить влияние помех. Монтаж методом пайки или объёмного монтажа делает изделие пригодным как для ремонтных, так и для сборочных операций.
