Назначение

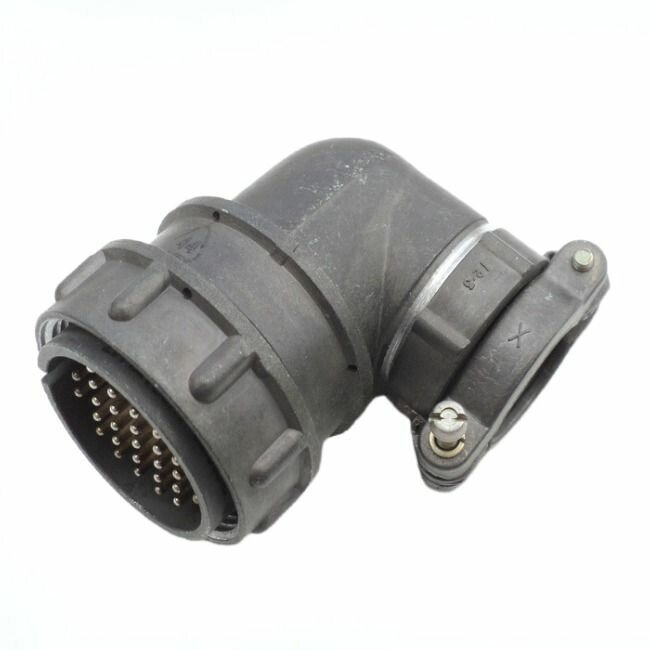

2РМДТ33КПЭ32Ш5В1В — кабельная вилка из серии цилиндрических негерметичных низкочастотных разъёмов 2РМДТ. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также в промышленном оборудовании общего назначения. Вилка обеспечивает надёжное подключение при воздействии высокой вибрации и механических нагрузок, что делает её пригодной для длинных электрических цепей, эксплуатируемых в сложных условиях.

Конструктивные особенности

Корпус вилки — кабельный, с прямым патрубком под экранированный кабель; наличие обозначения «Э» в индексе указывает на исполнение для экранированного кабеля. Монтаж выполнен внутренним объёмным. Посадочный диаметр корпуса составляет 33 мм. Соединение резьбовое, что обеспечивает механическую фиксацию сочленения.

Вилка оснащена 32 извлекаемыми контактами диаметром 1,5 мм (комбинация «5»). Контакты имеют покрытие серебром, обозначенное индексом «В» в маркировке. Метод монтажа контактов — обжимка.

Расшифровка обозначения

• 2РМДТ — тип серии цилиндрических негерметичных низкочастотных разъёмов;
• 33 — посадочный диаметр корпуса, 33 мм;
• КП — кабельная вилка с прямым патрубком;
• Э — исполнение для экранированного кабеля;
• 32 — количество извлекаемых контактов;
• Ш5 — комбинация контактов диаметром 1,5 мм;
• В — покрытие контактов серебром и всеклиматическое исполнение;
• 1 — максимальная температура окружающей среды плюс 100 градусов Цельсия.

Технические характеристики

Ниже приведены подтверждённые параметры изделия.

• Токовая нагрузка на одиночный контакт — 6 А;
• Максимальная суммарная токовая нагрузка на соединитель — 160 А;
• Максимальное рабочее напряжение — 560 В постоянного и переменного тока частотой до 3 МГц;
• Сопротивление контакта — не более 0,0025 Ом;
• Сопротивление изоляции — не менее 5000 МОм;
• Электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В;
• Устойчивость к вибрации — диапазон 1–5000 Гц при ускорении до 490 м/с² (50 g);
• Одиночные удары — до 500 g;
• Линейное ускорение — 2000 м/с².

Условия эксплуатации и применение

Климатическое исполнение изделия — всеклиматическое. Вилка сохраняет работоспособность в диапазоне температур окружающей среды от минус 60 до плюс 100 градусов Цельсия, а также при повышенном давлении и влажности. Такие параметры позволяют применять её в аппаратуре, работающей в экстремальных условиях.

Основные области применения — промышленная аппаратура и радиоэлектронное оборудование, где требуются длинные электрические цепи общего назначения. Изделие соответствует требованиям ГОСТ. Для корректной работы рекомендуется использовать вилку совместно с ответной частью соответствующего типоразмера серии 2РМДТ и экранированным кабелем, рассчитанным на рабочие токи и напряжения соединителя.
