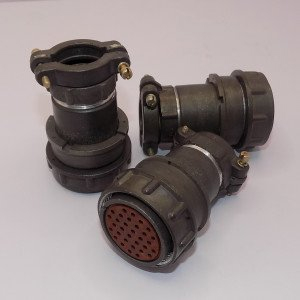

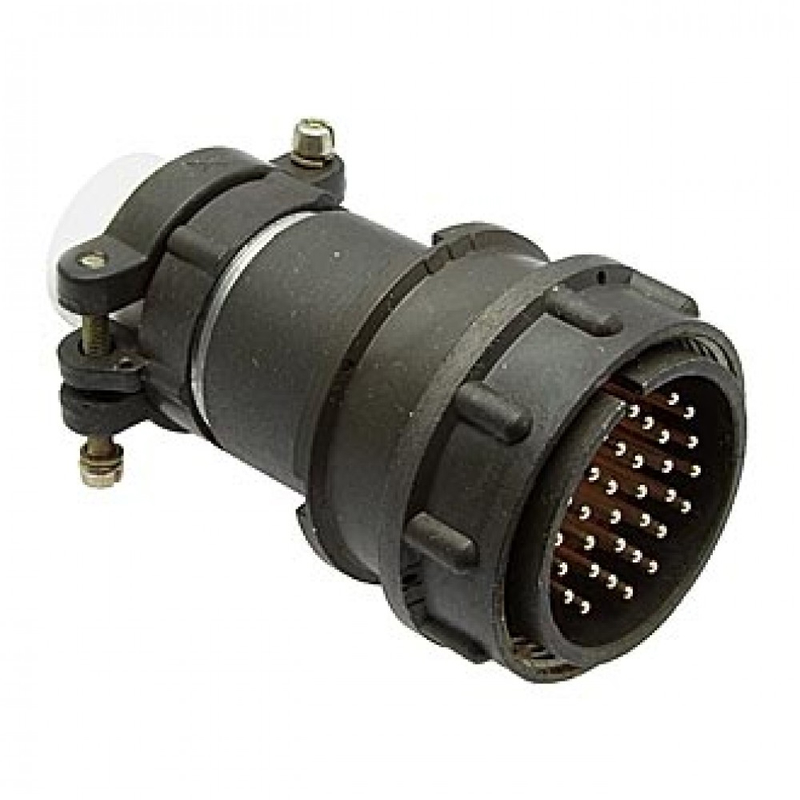

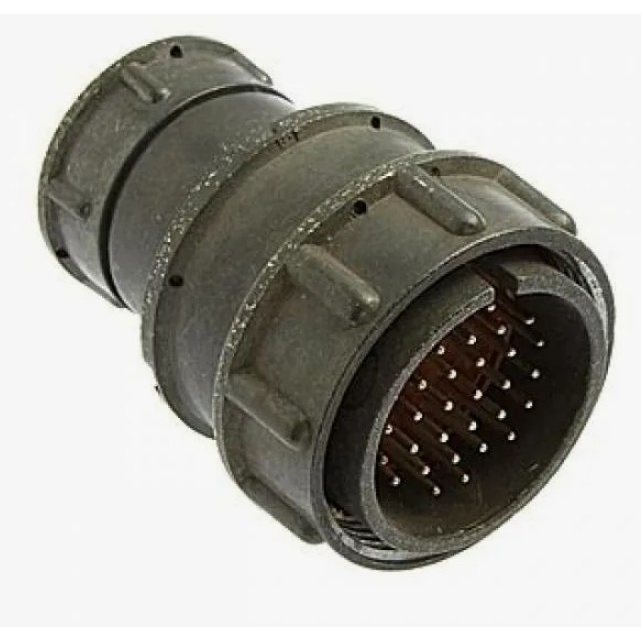

Назначение разъёма 2РМДТ33КПЭ32Ш5В1В

Разъём 2РМДТ33КПЭ32Ш5В1В производства компании Элекон — это цилиндрический низкочастотный соединитель серии 2РМДТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на внутренний объёмный монтаж, при котором проводники присоединяются непосредственно к контактам внутри корпуса.

Основная задача изделия — обеспечивать надёжное электрическое соединение в аппаратуре, где предъявляются повышенные требования к устойчивости к вибрациям и механическим нагрузкам. Благодаря металлическому корпусу и продуманной конструкции серия 2РМДТ применяется в ответственных узлах, где важна стабильность контакта при эксплуатации.

Подтверждённые особенности и характеристики

Модель 2РМДТ33КПЭ32Ш5В1В имеет кабельное исполнение корпуса с прямым патрубком для неэкранированного кабеля. Маркировка «КПЭ» указывает на кабельный корпус, а индекс «Ш» в обозначении относится к типу розетки. Ниже перечислены ключевые параметры, подтверждённые для данного артикула.

• Тип изделия — цилиндрический низкочастотный разъём серии 2РМДТ.
• Количество контактов — 32.
• Диаметр контактов — 1 мм.
• Диаметр посадочного отверстия — 33 мм.
• Тип корпуса — кабельный, с прямым патрубком для неэкранированного кабеля.
• Вид исполнения — розетка.
• Основание контактов — карболит.
• Материал корпуса — металл.
• Покрытие контактов — серебро или золото.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, что допускает эксплуатацию во внутренних условиях.
• Рабочая частота электрических цепей — до 3 МГц.
• Производитель — Элекон.
• Артикул — 50138.
• Год — 2017.

Конструктивные особенности

Контакты размещены в карболитовом основании, которое обеспечивает электрическую изоляцию и механическую фиксацию. Металлический корпус защищает внутренние элементы от внешних воздействий и участвует в экранировании соединения. Покрытие контактов серебром или золотом снижает переходное сопротивление и повышает коррозионную стойкость.

Кабельный корпус с прямым патрубком упрощает ввод неэкранированного кабеля и его закрепление. Такое исполнение удобно при монтаже жгутов и кабельных сборок внутри приборов и шкафов.

Климатическое исполнение

Соответствие категории УХЛ2.1 по ГОСТ 15150-69 означает, что разъём предназначен для работы во внутренних условиях с умеренным и холодным климатом. Это делает его пригодным для установки в закрытых помещениях, где отсутствует прямое воздействие влаги и агрессивных сред.

Применение разъёмов серии 2РМДТ

Разъёмы серии 2РМДТ востребованы в аппаратуре, где необходимо быстрое и надёжное соединение электрических цепей. Модель 2РМДТ33КПЭ32Ш5В1В с 32 контактами подходит для передачи сигналов и питания в составе кабельных сборок. Основные направления применения:

1. Промышленное и измерительное оборудование, работающее в цепях постоянного и переменного тока.
2. Приборы и блоки, подвергающиеся вибрационным и механическим нагрузкам при эксплуатации.
3. Внутренний объёмный монтаж в шкафах, стойках и корпусах аппаратуры.
4. Соединение неэкранированных кабелей в жгутах и кабельных сборках.

Серия 2РМДТ охватывает типоразмеры от 14 до 45 контактов, что позволяет подобрать подходящий вариант под конкретную задачу. Модель с индексом 33 и 32 контактами занимает среднее положение в линейке и подходит для многоцепных соединений.

Итоговые сведения

Разъём 2РМДТ33КПЭ32Ш5В1В от производителя Элекон — это надёжный цилиндрический соединитель для внутреннего монтажа. Он сочетает металлический корпус, карболитовое основание и контакты с серебряным или золотым покрытием. Изделие рассчитано на цепи частотой до 3 МГц и климатическое исполнение УХЛ2.1, что подтверждает его пригодность для эксплуатации внутри помещений.

Артикул 50138 однозначно идентифицирует данную позицию в каталоге. При подборе следует учитывать диаметр посадочного отверстия 33 мм, диаметр контактов 1 мм и общее число контактов 32. Эти параметры определяют совместимость с ответными частями и монтажными местами.
