2РМДТ33КПЭ32Ш5В1В: цилиндрический разъём для ответственных электрических соединений

2РМДТ33КПЭ32Ш5В1В — низкочастотный цилиндрический электрический соединитель серии 2РМДТ, предназначенный для многоконтактного соединения цепей постоянного и переменного тока. Такая конструкция применяется там, где требуется надёжная коммутация большого числа проводников, стойкость к вибрациям и стабильные характеристики при эксплуатации в широком температурном диапазоне.

Назначение разъёма

Разъёмы семейства 2РМДТ используются в электротехническом, приборостроительном, транспортном и промышленном оборудовании. Они рассчитаны на подключение кабельных жгутов, модулей, приборов и иных узлов, в которых важно обеспечить повторяемое и защищённое соединение контактов.

Модель 2РМДТ33КПЭ32Ш5В1В относится к цилиндрическим негерметичным разъёмам. Сочленение ответных частей выполняется резьбовым способом, благодаря чему соединение фиксируется механически и лучше сопротивляется случайному разъединению при вибрациях или нагрузках на кабель. Для серии также характерна одношпоночная поляризация, снижающая риск неверной ориентации при подключении.

Расшифровка маркировки 2РМДТ33КПЭ32Ш5В1В

Маркировка помогает определить конструктивное исполнение и ключевые параметры изделия:

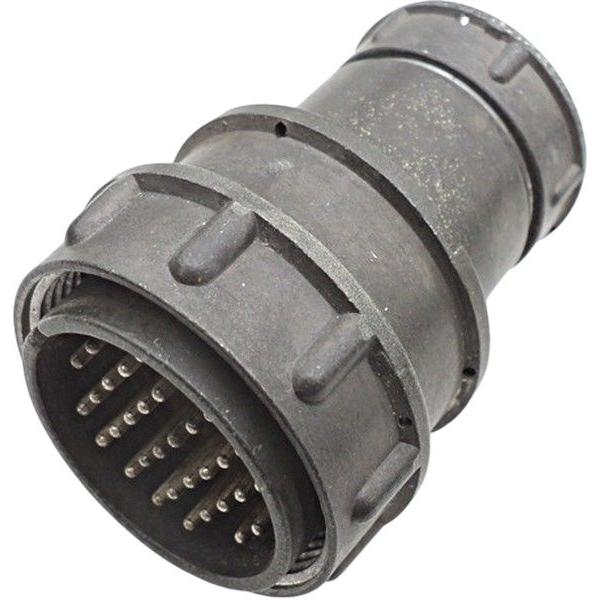

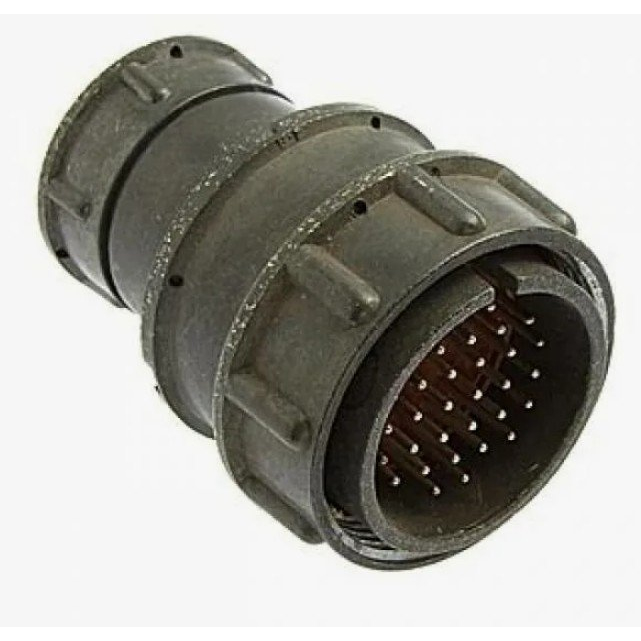

Таким образом, 2РМДТ33КПЭ32Ш5В1В представляет собой кабельную вилку с прямым патрубком, рассчитанную на подключение экранированного кабеля и содержащую 32 штыревых контакта диаметром 1,5 мм. Расшифровка обозначений серии подтверждает, что индекс «Ш» относится к штыревой части, «5» — к группе контактов 1,5 мм, а «В» в обозначении покрытия указывает на серебро.

Технические особенности

Для разъёмов исполнения с 32 контактами характерны параметры, важные при проектировании многоканальных электрических систем:

• До 32 контактов для передачи питания, сигналов управления и измерительных цепей.

• Рабочее напряжение — до 560 В; предельное напряжение может достигать 700 В в зависимости от условий и нормативного исполнения.

• Контакты диаметром 1,5 мм рассчитаны на токовую нагрузку до 6 А на отдельный контакт.

• Общая допустимая токовая нагрузка для 32-контактного исполнения — до 160 А.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Допускается до 500 циклов сочленения и расчленения.

• Резьбовая фиксация поддерживает устойчивость соединения при механических воздействиях.

• Серебряное покрытие контактных элементов способствует низкому переходному сопротивлению и стабильной проводимости.

Где применяется 2РМДТ33КПЭ32Ш5В1В

Разъём целесообразно использовать в системах, где необходимо объединить множество цепей в одном компактном подключении и одновременно организовать механически прочное крепление кабеля. Экранированное исполнение особенно актуально для линий, работающих рядом с источниками электромагнитных помех.

Типовые направления применения:

• промышленная автоматика и системы управления;

• контрольно-измерительные комплексы;

• электрооборудование машин и специальной техники;

• транспортные, авиационные и приборные системы;

• шкафы управления, испытательные стенды и кабельные сборки;

• оборудование с вибрационными и температурными нагрузками.

Например, 32 контакта могут быть распределены между цепями питания, дискретными сигналами, датчиками и линиями управления. Это позволяет уменьшить число отдельных соединений и сделать кабельную коммутацию более компактной и упорядоченной.

Что учитывать при проектировании

При выборе ответной части и подготовке монтажа важно проверить полное совпадение маркировки, контактной схемы, исполнения патрубка и типа кабеля. Даже при одинаковом числе контактов разъёмы могут отличаться конфигурацией контактных групп, видом ответной части, наличием экранирования и климатическим исполнением.

Особое внимание следует уделить:

• соответствию штыревой и гнездовой частей;

• правильной распайке контактов по электрической схеме;

• допустимому току для каждого проводника;

• сечению и внешнему диаметру кабеля;

• качеству пайки и изоляции;

• фиксации экрана кабеля в экранированном исполнении;

• отсутствию механических перекосов при резьбовом сочленении.

2РМДТ33КПЭ32Ш5В1В — функциональное решение для создания многоконтактных электрических соединений с резьбовой фиксацией, 32 штыревыми контактами и возможностью применения экранированного кабеля. Его конструкция ориентирована на работу в оборудовании, где важны надёжность коммутации, устойчивость к внешним воздействиям и удобство обслуживания кабельных систем.
