Назначение соединителя

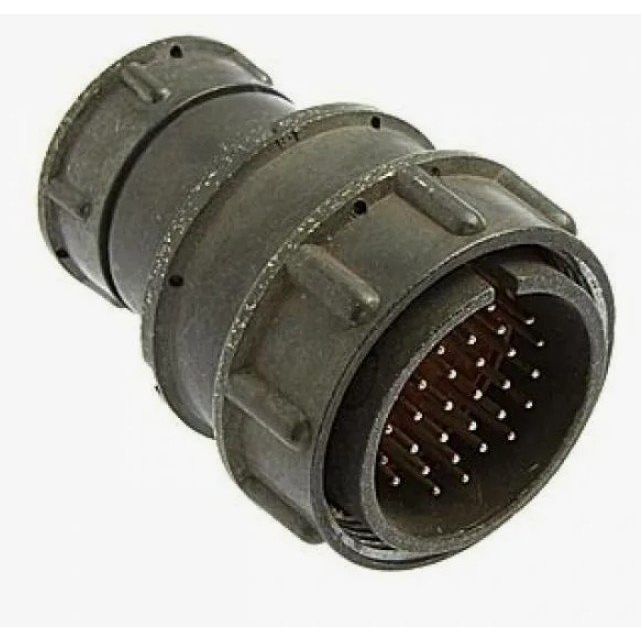

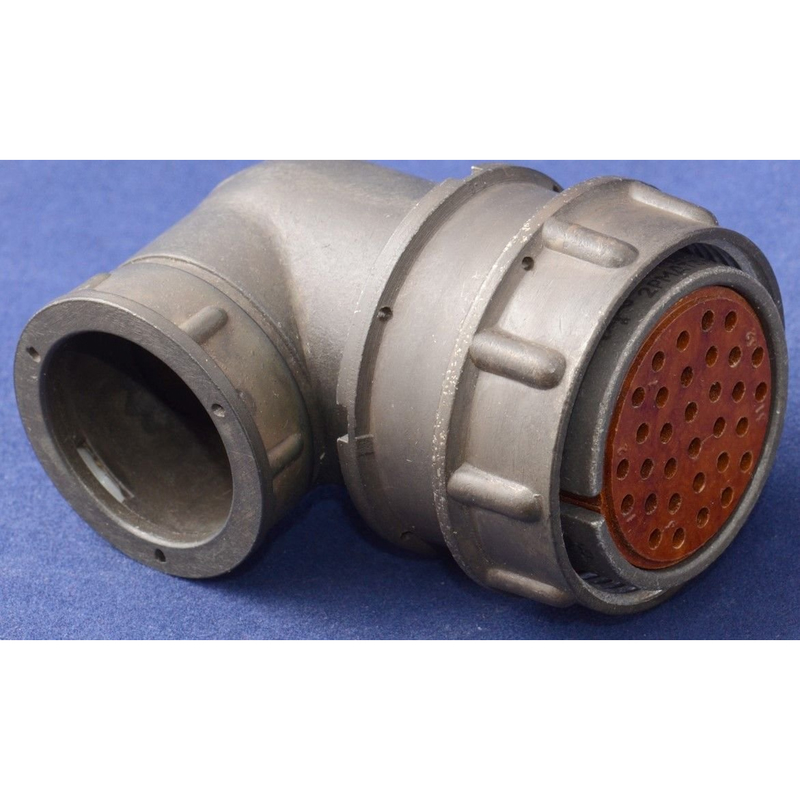

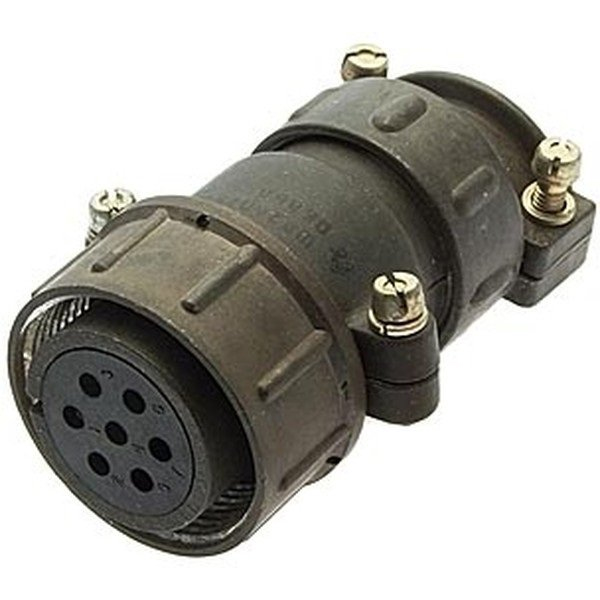

2РМДТ33КПЭ32Ш5А1В Лтава «5» — это электрический низкочастотный цилиндрический соединитель серии 2РМДТ, предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре. Изделие применяется для коммутации цепей постоянного и переменного тока частотой до 3 МГц и относится к категории кабельных розеток с прямым патрубком под экранированный кабель.

Конструкция серии 2РМДТ рассчитана на эксплуатацию в составе ответственных электротехнических и радиотехнических сборок, где требуется надёжное механическое соединение и стабильный электрический контакт. Соединитель востребован в приборостроении, системах управления, измерительной и связной аппаратуре.

Подтверждённые особенности и технические параметры

Модель 2РМДТ33КПЭ32Ш5А1В имеет 32 контакта диаметром 1,5 мм. Индекс Ш5 указывает на типоразмер контактной группы, а обозначение КПЭ — на прямое исполнение патрубка для экранированного кабеля. Покрытие контактов — золото (индекс А), что обеспечивает стабильность переходного сопротивления при длительной эксплуатации.

Сочленение частей соединителя резьбовое, корпус блочный, что упрощает монтаж и обслуживание. Контакты извлекаемые, метод монтажа — обжимка. Изделие выпускается в всеклиматическом исполнении (индекс В) и обладает теплостойкостью до плюс 100 градусов Цельсия. Производитель — завод «Лтава» (Полтава, Украина).

Приёмка изделия — «5», год выпуска — 2015, что подтверждает соответствие требованиям приёмо-сдаточных испытаний и пригодность для применения в аппаратуре ответственного назначения.

Основные электрические и эксплуатационные характеристики

• Максимальное рабочее напряжение — 560 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, смена до плюс 150 градусов Цельсия.
• Частота коммутируемых цепей — до 3 МГц.
• Число контактов — 32, диаметр контакта — 1,5 мм.
• Покрытие контактов — золото.

Стойкость к механическим воздействиям

Соединитель выдерживает вибрационные нагрузки, удары с ускорением до 1000 метров на секунду в квадрате и линейные нагрузки до 2000 метров на секунду в квадрате. Такие параметры позволяют использовать изделие в подвижной и транспортируемой аппаратуре, а также в условиях интенсивной механической тряски.

Конструктивные особенности и применение

Розетка кабельная с прямым патрубком рассчитана на оконцевание экранированного кабеля, что важно для защиты цепей от электромагнитных помех. Резьбовое сочленение исключает самопроизвольное разъединение при вибрации, а блочный корпус облегчает замену и обслуживание контактных элементов.

Извлекаемые контакты, монтируемые обжимкой, позволяют выполнять качественное соединение проводников без пайки, что снижает трудоёмкость сборки и повышает надёжность электрического контакта. Всеклиматическое исполнение и расширенный температурный диапазон дают возможность эксплуатировать соединитель как в отапливаемых помещениях, так и на открытом воздухе в регионах с холодным и жарким климатом.

Типовые области применения — радиоэлектронная аппаратура, пульты управления, блоки питания и преобразователи, измерительные стенды, кабельные сборки, где требуется не менее 32 коммутируемых цепей и экранирование кабеля. Благодаря сочетанию золотого покрытия контактов и стойкости к механическим нагрузкам изделие подходит для ответственных соединений, к которым предъявляются повышенные требования по стабильности параметров.
