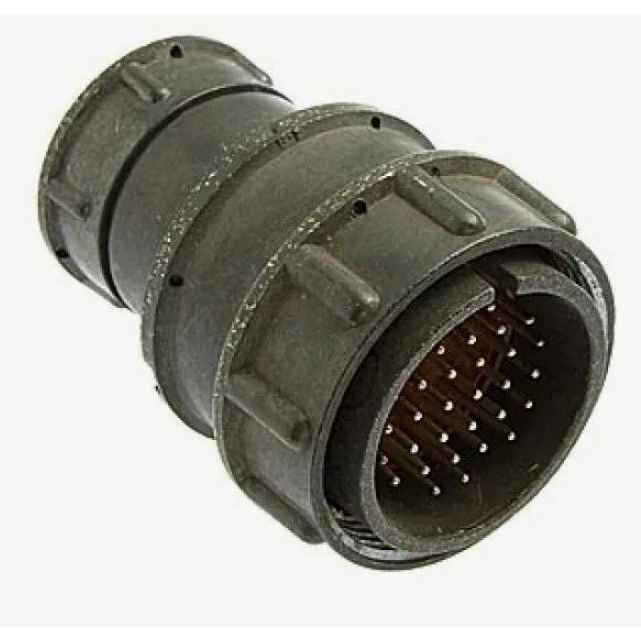

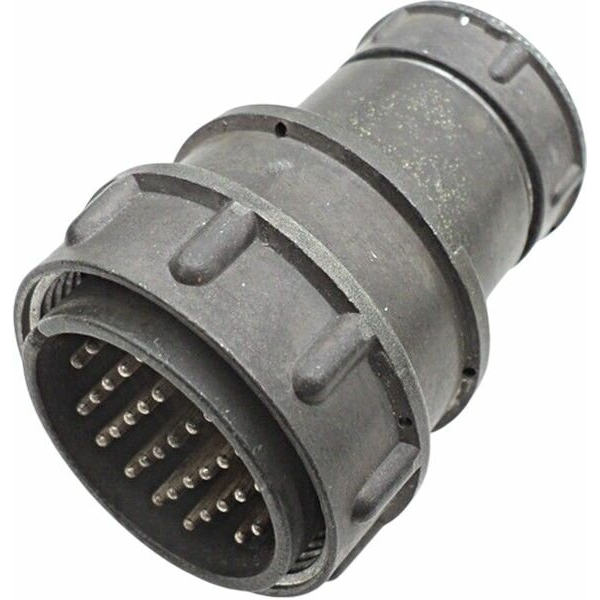

Назначение соединителя 2РМДТ33КПЭ32Ш5А1В

Соединитель 2РМДТ33КПЭ32Ш5А1В представляет собой цилиндрический низкочастотный электрический разъём серии 2РМДТ, предназначенный для соединения длинных электрических цепей в аппаратуре общего и специального назначения. Изделие применяется там, где требуется надёжная коммутация при воздействии вибрации, перепадов температур и повышенной влажности.

Серия 2РМДТ относится к тропико- и всеклиматическому ряду, что делает данный соединитель пригодным для эксплуатации в сложных климатических условиях. Артикул товара — 20225, категория — 2РМД. Год выпуска в учётных данных VirtueMart — 2015.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РМДТ33КПЭ32Ш5А1В содержит полный набор конструктивных и электрических параметров изделия. Ниже приведена подтверждённая расшифровка позиций обозначения.

• 2РМДТ — тип соединителя: цилиндрический, низкочастотный, тропико- и всеклиматический ряд.
• 33 — условный размер корпуса, то есть диаметр корпуса.
• К — вид корпуса: кабельный, монтаж на кабеле.
• П — вид патрубка: прямой.
• Э — гайка патрубка для экранированного кабеля, то есть исполнение с экраном.
• 32 — число контактов: 32.
• Ш — часть соединителя: как правило, соответствует приборной вилке или вилке кабельной с определённой шпоночной поляризацией.
• 5 — конфигурация контактов: все контакты диаметром 1,5 мм.
• А — покрытие контактов: золото вместо серебра.
• 1 — теплостойкость: до плюс 100 градусов Цельсия.
• В — климатическое исполнение: всеклиматическое и всепогодное, рассчитанное на широкий диапазон температур и внешних воздействий.

Технические характеристики

Рабочее напряжение соединителя достигает нескольких сотен вольт: в типовых исполнениях серий 2РМД и 2РМДТ оно составляет до 560–700 В постоянного и переменного тока. Рабочая частота — до примерно 3 МГц, то есть разъём используется в низкочастотных цепях, включая постоянный и переменный ток низкой частоты.

Ток на один контакт типично составляет до 6 А. Суммарный ток для 32-контактного разъёма может достигать порядка 160 А в зависимости от режима и нагрузки. Температурный диапазон корпуса и контактов — примерно от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременных перегревов до более высоких значений.

Сочленение резьбовое, с одношпоночной поляризацией корпусов. Такое решение обеспечивает однозначную фиксацию и предотвращает неправильное подключение.

Конструктивные преимущества

Экранирование и электромагнитная совместимость

Исполнение с гайкой для экранированного кабеля, обозначенное буквой Э, позволяет обеспечивать электромагнитную совместимость. Экран кабеля соединяется с корпусом разъёма, что снижает уровень помех.

Золотое покрытие контактов

Контакты с золотым покрытием, обозначенные буквой А, обладают более высокой коррозионной стойкостью и обеспечивают надёжное электрическое соединение в условиях повышенной влажности и агрессивной среды по сравнению с серебряным покрытием.

Всеклиматическое исполнение

Благодаря принадлежности к всеклиматическим и тропико-устойчивым сериям 2РМДТ соединитель устойчив к вибрации, перепадам температур и влажности.

Применение

Соединитель 2РМДТ33КПЭ32Ш5А1В применяется в радиоэлектронной, радиотехнической и бортовой аппаратуре, где важны стойкость к вибрации, перепадам температур и влажности. Он востребован при построении длинных электрических цепей в аппаратуре общего и специального назначения, а также в системах, где требуется экранированное подключение кабеля и защита от электромагнитных помех.

Изделие подходит для эксплуатации в составе оборудования, работающего при температурах от минус 60 до плюс 100 градусов Цельсия, и рассчитано на применение в низкочастотных цепях постоянного и переменного тока.
