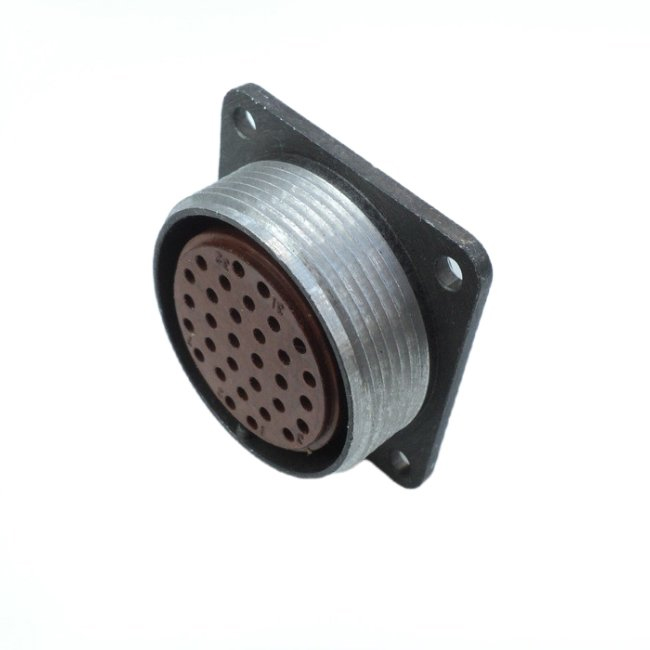

Назначение соединителя 2РМДТ33КПЭ32Г5В1В

Разъём 2РМДТ33КПЭ32Г5В1В производства предприятия «Элекон» (Казань) представляет собой цилиндрический низкочастотный кабельный соединитель, предназначенный для коммутации электрических цепей в составе кабельных сборок и жгутов. Изделие относится к серии 2РМДТ и применяется там, где требуется надёжное многоконтактное соединение при умеренных токах и повышенных требованиях к стойкости к вибрации и долговечности.

Соединитель используется в аппаратуре связи, контрольно-измерительных приборах и электротехнических устройствах. Он обеспечивает электрическое соединение между блоками, узлами и кабельными линиями, а также позволяет быстро выполнять сочленение и расчленение при монтаже, наладке и эксплуатации оборудования.

Конструктивные особенности и технические характеристики

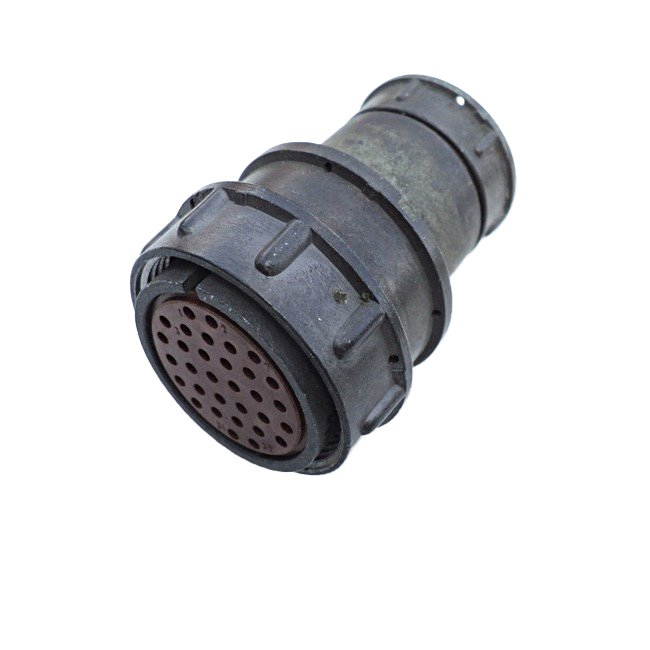

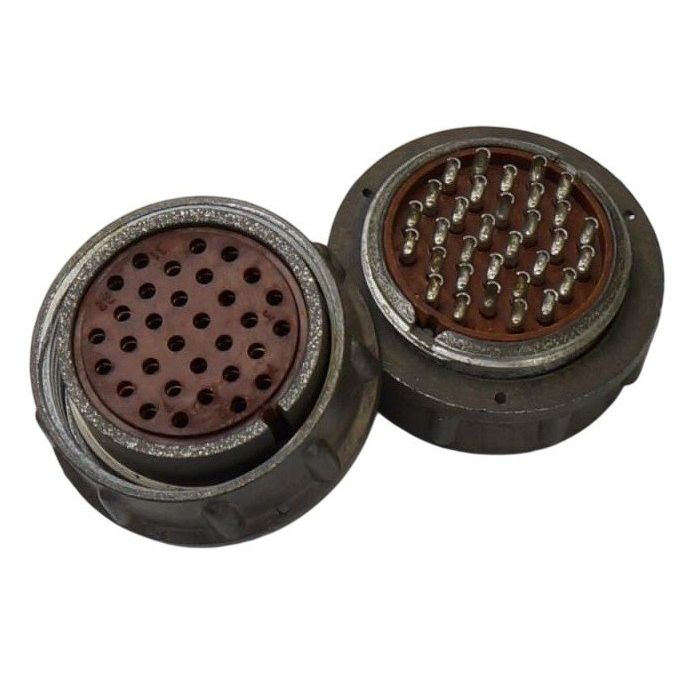

Разъём выполнен в кабельном исполнении с прямым патрубком. Посадочный диаметр корпуса составляет 33 мм. Тип корпуса — кабельный (К), патрубок — прямой (П). Конструкция предусматривает 32 извлекаемых контакта диаметром 1,5 мм, что позволяет коммутировать большое число цепей в одном соединителе.

Основные электрические параметры изделия:

• максимальная токовая нагрузка на один контакт — до 6 А;
• суммарная токовая нагрузка по соединителю — до 160 А;
• рабочее напряжение постоянного и переменного тока — до 560 В;
• сопротивление контакта — не более 0,0025 Ом;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Перечисленные параметры подтверждают, что соединитель рассчитан на стабильную передачу электрических сигналов и питания в рамках указанных токовых и температурных режимов.

Условия эксплуатации и надёжность

Рабочий диапазон температур окружающей среды составляет примерно от минус 60 °C до плюс 100 °C. Допускается кратковременное воздействие смены температур, включая перегрев контактов, вплоть до плюс 180 °C. Такие характеристики позволяют применять разъём в аппаратуре, работающей в жёстких климатических условиях.

Соединитель предназначен для работы при вибрации с ускорением до 490 м/с² в диапазоне частот от 1 до 5000 Гц. Ресурс изделия составляет не менее 500 циклов сочленения и расчленения, что обеспечивает длительный срок службы при периодическом подключении и отключении кабельных линий.

Область применения

Благодаря сочетанию многоконтактности, умеренных токовых нагрузок и высокой вибростойкости разъём 2РМДТ33КПЭ32Г5В1В востребован в следующих направлениях:

1. аппаратура связи и радиотехнические устройства;
2. контрольно-измерительная техника и испытательные стенды;
3. электротехнические установки и силовые цепи управления;
4. кабельные сборки, работающие в условиях вибрации и перепадов температур.

Изделие выпускается в России предприятием «Элекон» и поставляется в соответствии с принятой для серии 2РМДТ конструкторской документацией. Комплектация и наличие конкретных принадлежностей определяются условиями поставки.
