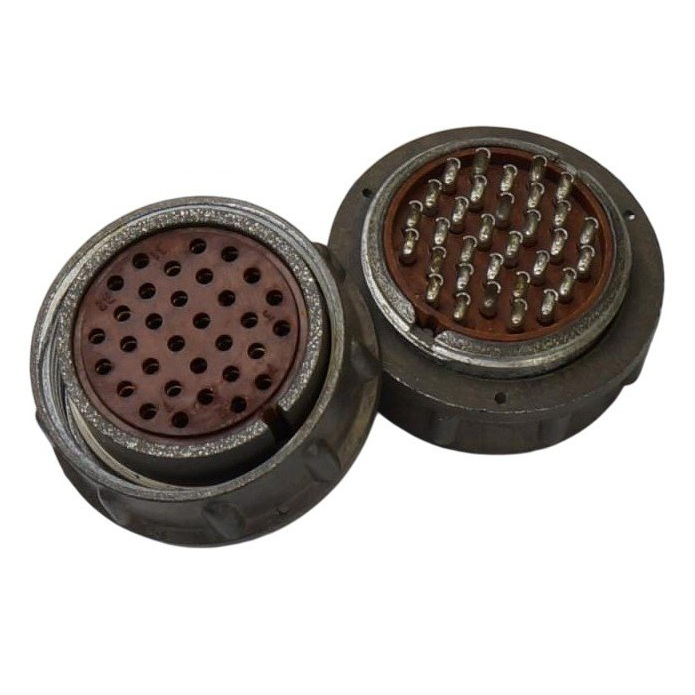

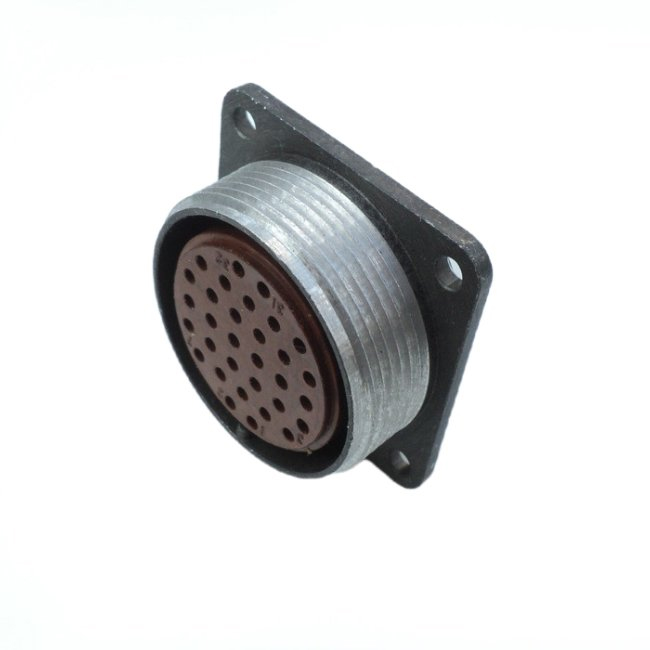

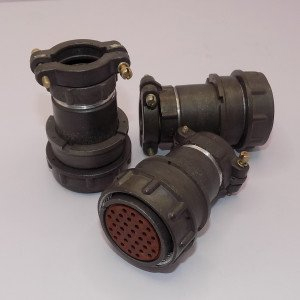

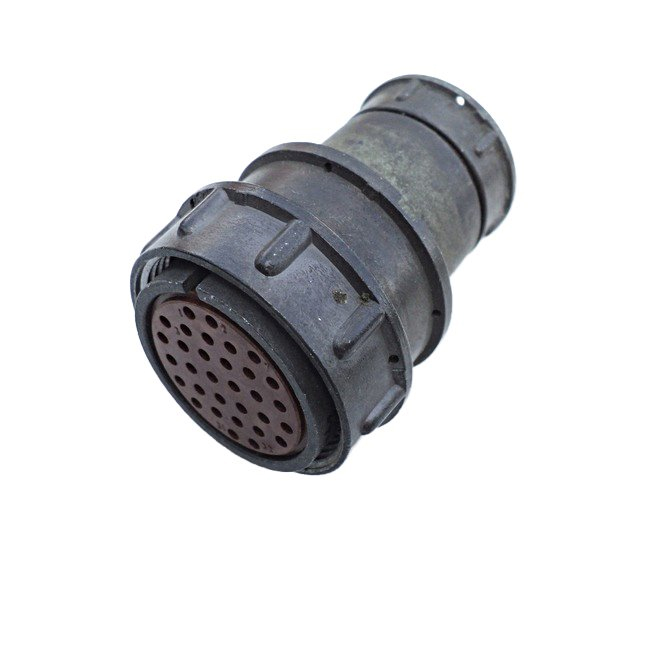

2РМДТ33КПЭ32Г5В1В Элекон
Производитель: Элекон
Технические характеристики
2РМДТ33КПЭ32Г5В1В — это цилиндрический низкочастотный разъём (кабельная розетка) российского производства, выпускаемый предприятием «Элекон» (Казань). Он относится к серии 2РМДТ и предназначен для соединения многожильных кабелей в электрических цепях различного назначения, в том числе в промышленном и транспортном оборудовании.
Тип соединителя: 2РМДТ, кабельная розетка с прямым патрубком.
Количество контактов: 32 извлекаемых контакта диаметром 1,5 мм.
Максимальная токовая нагрузка: до 6 А на один контакт и до 160 А на весь соединитель при напряжении до 560 В постоянного или переменного тока.
Сечение подсоединяемого провода — до 1 мм².
Рабочий диапазон температур: от −60 °C до +100 °C, при этом допустимы перепады температур с учётом перегрева контактов до +180 °C.
Разъём рассчитан на работу в условиях пониженного атмосферного давления (вплоть до высоких вакуумов порядка
10 − 12 Срок сохраняемости изделия — не менее 15 лет, минимальный ресурс по наработке — около 1000 часов, количество допустимых сочленений‑расчленений — не менее 500 циклов.
Сопротивление отдельного контакта — не более 0,0025 Ом, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Корпус и патрубок — металлические, изолятор обычно выполнен из термореактивного материала (например, карболового пластика), контактные напайки — медно‑бериллиевый сплав с серебряным покрытием.
Разъём 2РМДТ33КПЭ32Г5В1В используется как кабельная розетка в сложных электрических и электронных системах, где требуется многоконтактное надёжное соединение с повышенной теплостойкостью и устойчивостью к механическим нагрузкам. Его задача — обеспечить многократно соединяемый, электрически надёжный переход между кабелем и печатной платой или блоком прибора.
Описание
2РМДТ33КПЭ32Г5В1В
2РМДТ33КПЭ32Г5В1В: кабельный разъём для многоконтактных электрических соединений
Разъём 2РМДТ33КПЭ32Г5В1В представляет собой 32-контактную кабельную розетку серии 2РМДТ, рассчитанную на построение надёжных разъёмных соединений в цепях постоянного и переменного тока. Исполнение с прямым патрубком удобно для внутреннего объёмного монтажа и подключения неэкранированного кабеля.
Основные особенности
Конструкция относится к цилиндрическим негерметичным низкочастотным соединителям. Разъём имеет корпус условного размера 33 и оснащён 32 извлекаемыми контактами диаметром 1,5 мм. Такая конфигурация позволяет компактно объединять большое количество сигнальных и силовых линий в одном подключении.
Ключевые параметры модели:
Количество контактов — 32.
Максимальная нагрузка на один контакт — до 6 А.
Допустимая суммарная токовая нагрузка — до 160 А.
Рабочее напряжение — до 560 В.
Серебряное покрытие контактной группы.
Прямой кабельный патрубок.
Резьбовое сочленение с одношпоночной поляризацией.
Допустимое сечение присоединяемого проводника — до 1 мм².
Максимальная температура окружающей среды — до +100 °C.
Расшифровка маркировки
Обозначение 2РМДТ33КПЭ32Г5В1В отражает основные конструктивные признаки соединителя:
| Фрагмент маркировки | Значение |
|---|---|
| 2РМДТ | Серия цилиндрических негерметичных тропикоустойчивых соединителей |
| 33 | Условный размер корпуса |
| К | Кабельное исполнение |
| П | Прямой патрубок |
| Э | Исполнение для неэкранированного кабеля |
| 32 | Количество контактов |
| Г | Контактная часть розетки |
| 5 | Контакты диаметром 1,5 мм |
| В | Серебряное покрытие контактов |
| 1 | Теплостойкость до +100 °C |
| В | Всеклиматическое исполнение |
Где применяется разъём
2РМДТ33КПЭ32Г5В1В может использоваться в составе промышленного оборудования, аппаратуры автоматизации, систем связи, контрольно-измерительных комплексов, транспорта и другой техники, где требуется регулярно соединять и разъединять многопроводные кабельные линии.
Резьбовая фиксация помогает удерживать соединение при вибрационных нагрузках, а одношпоночная поляризация снижает риск неверного сопряжения частей разъёма. Контакты допускают пайку, при этом максимальное количество перепаек ограничено тремя.
Практический пример
Например, в шкафу управления разъём может объединить 32 цепи датчиков, сигнализации и исполнительных устройств в одном кабельном вводе. При техническом обслуживании жгут можно отсоединить через резьбовую пару без раздельного демонтажа каждого проводника, что упрощает диагностику и замену узлов.
Что учитывать при монтаже
Для стабильной работы важно соблюдать допустимые электрические нагрузки, выбрать провод сечением не более 1 мм² для соответствующих хвостовиков контактов и выполнить качественную пайку. Также следует сопоставить ответную часть по серии, размеру корпуса, контактной формуле и поляризации: только совместимые элементы обеспечат корректное и безопасное сочленение.
