2РМДТ33КПЭ32Г5В1В: кабельный разъём для многоконтактных электрических соединений

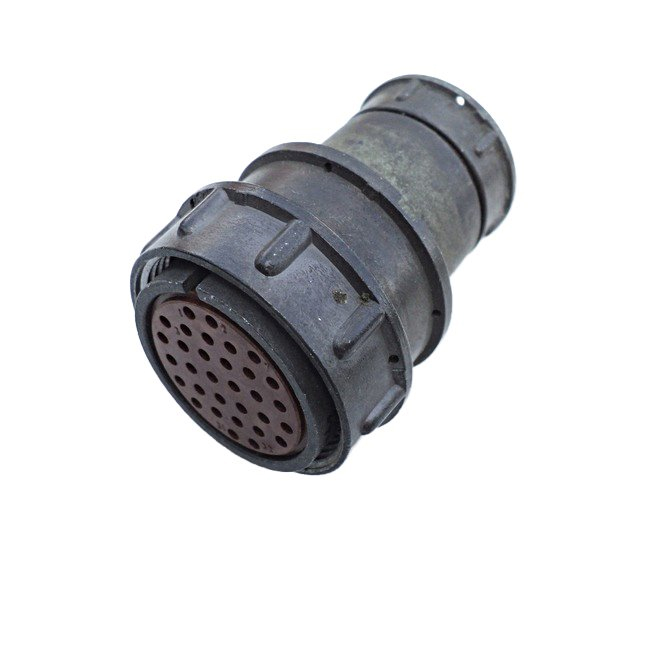

Разъём 2РМДТ33КПЭ32Г5В1В представляет собой 32-контактную кабельную розетку серии 2РМДТ, рассчитанную на построение надёжных разъёмных соединений в цепях постоянного и переменного тока. Исполнение с прямым патрубком удобно для внутреннего объёмного монтажа и подключения неэкранированного кабеля.

Основные особенности

Конструкция относится к цилиндрическим негерметичным низкочастотным соединителям. Разъём имеет корпус условного размера 33 и оснащён 32 извлекаемыми контактами диаметром 1,5 мм. Такая конфигурация позволяет компактно объединять большое количество сигнальных и силовых линий в одном подключении.

Ключевые параметры модели:

• Количество контактов — 32.

• Максимальная нагрузка на один контакт — до 6 А.

• Допустимая суммарная токовая нагрузка — до 160 А.

• Рабочее напряжение — до 560 В.

• Серебряное покрытие контактной группы.

• Прямой кабельный патрубок.

• Резьбовое сочленение с одношпоночной поляризацией.

• Допустимое сечение присоединяемого проводника — до 1 мм².

• Максимальная температура окружающей среды — до +100 °C.

Расшифровка маркировки

Обозначение 2РМДТ33КПЭ32Г5В1В отражает основные конструктивные признаки соединителя:

Где применяется разъём

2РМДТ33КПЭ32Г5В1В может использоваться в составе промышленного оборудования, аппаратуры автоматизации, систем связи, контрольно-измерительных комплексов, транспорта и другой техники, где требуется регулярно соединять и разъединять многопроводные кабельные линии.

Резьбовая фиксация помогает удерживать соединение при вибрационных нагрузках, а одношпоночная поляризация снижает риск неверного сопряжения частей разъёма. Контакты допускают пайку, при этом максимальное количество перепаек ограничено тремя.

Практический пример

Например, в шкафу управления разъём может объединить 32 цепи датчиков, сигнализации и исполнительных устройств в одном кабельном вводе. При техническом обслуживании жгут можно отсоединить через резьбовую пару без раздельного демонтажа каждого проводника, что упрощает диагностику и замену узлов.

Что учитывать при монтаже

Для стабильной работы важно соблюдать допустимые электрические нагрузки, выбрать провод сечением не более 1 мм² для соответствующих хвостовиков контактов и выполнить качественную пайку. Также следует сопоставить ответную часть по серии, размеру корпуса, контактной формуле и поляризации: только совместимые элементы обеспечат корректное и безопасное сочленение.
