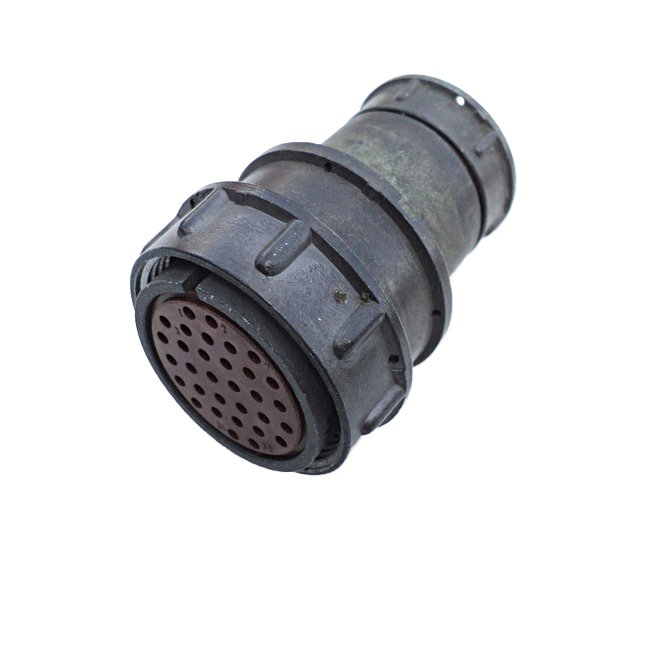

2РМДТ33КПЭ32Г5В1: кабельный цилиндрический разъём для многоконтактных цепей

2РМДТ33КПЭ32Г5В1 — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на надёжное разъёмное соединение цепей постоянного и переменного тока в аппаратуре промышленного и специального назначения. Исполнение с корпусом типоразмера 33 и контактной схемой на 32 контакта подходит для компактной коммутации большого числа сигнальных, управляющих и силовых линий в одном интерфейсе.

Серия 2РМДТ применяется при внутреннем объёмном монтаже оборудования, где важны механическая стойкость, фиксированное положение контактов и возможность многократного соединения кабельных жгутов. Соединители рассчитаны на работу в цепях переменного тока частотой до 3 МГц.

Конструктивные особенности

Маркировка 2РМДТ33КПЭ32Г5В1 указывает на принадлежность изделия к семейству цилиндрических разъёмов 2РМДТ с резьбовой фиксацией. Такая система соединения предотвращает самопроизвольное рассоединение при вибрациях и механических воздействиях.

Ключевые особенности конструкции:

• Цилиндрический металлический корпус для эксплуатации в составе аппаратуры и кабельных сборок.

• Кабельное исполнение корпуса, предназначенное для монтажа на кабеле или жгуте.

• Контактная часть на 32 позиции.

• Резьбовое сочленение ответных частей.

• Одношпоночная поляризация, исключающая неправильную ориентацию вилки и розетки при стыковке.

• Объёмный монтаж контактов пайкой.

• Негерметичная конструкция, рассчитанная преимущественно на внутреннее размещение в оборудовании.

Для разъёмов серии 2РМДТ характерно сочетание металлического корпуса и изолятора из электроизоляционного материала; контактные элементы могут иметь защитные покрытия, улучшающие переходные характеристики и стойкость к окислению.

Электрические параметры

Контактная схема на 32 контакта характерна для корпуса 33-й серии. В типовом исполнении разъёмов 2РМДТ33 с 32 контактами применяются контакты диаметром 1,5 мм, а допустимая токовая нагрузка на одиночный контакт составляет до 6 А. Максимальное рабочее напряжение для данного типоразмера — до 560 В.

Приведённые параметры относятся к распространённой 32-контактной конфигурации соединителя типоразмера 33. При проектировании аппаратуры необходимо сверять полную маркировку, схему расположения контактов, исполнение патрубка и требования конструкторской документации на конкретную модификацию.

Условия эксплуатации

Соединители 2РМДТ создавались для условий, в которых стандартные бытовые разъёмы не обеспечивают достаточной стойкости. Типовые исполнения серии допускают работу при температуре от −60 до +100 °C, относительной влажности до 98% при +25 °C, а также при вибрационных и ударных нагрузках. Климатическое исполнение — УХЛ2.1.

Ресурс соединителя важен для оборудования, которое регулярно обслуживается или разбирается: для типовых изделий указывается не менее 500 циклов сочленения и расчленения, минимальная наработка 5000 часов и срок сохраняемости не менее 15 лет при соблюдении установленных условий хранения.

Где применяется 2РМДТ33КПЭ32Г5В1

Разъём подходит для создания разъёмных интерфейсов в оборудовании, где требуется передавать множество независимых электрических цепей через единый кабельный ввод. Возможные области использования:

• Системы управления и автоматики.

• Контрольно-измерительная аппаратура.

• Промышленные шкафы, стойки и блоки управления.

• Радиоэлектронные комплексы.

• Бортовая, транспортная и специализированная техника.

• Кабельные жгуты с сигналами управления, питания и контроля.

• Испытательные стенды и модульное оборудование.

Например, 32-контактный соединитель может объединять цепи дискретных сигналов датчиков, линии управления исполнительными механизмами, питание отдельных модулей и контрольные цепи — при условии, что токи по каждому контакту и суммарная нагрузка не превышают допустимые значения.

Что учитывать при выборе

При использовании 2РМДТ33КПЭ32Г5В1 важно проверить совместимость с ответной частью по нескольким критическим признакам:

• Совпадение серии, типоразмера корпуса и контактной схемы.

• Соответствие типа контактной части: штыри или гнёзда.

• Совпадение конструктивного исполнения кабельной части и патрубка.

• Соответствие расположения контактов электрической схеме жгута.

• Допустимый ток по каждому контакту и суммарная токовая нагрузка.

• Требования к виброустойчивости, климатическому исполнению и способу крепления кабеля.

• Необходимость экранирования кабеля и особенности ввода экрана в конструкцию соединения.

2РМДТ33КПЭ32Г5В1 представляет собой решение для надёжной многоконтактной коммутации внутри сложных электротехнических и радиоэлектронных систем. Резьбовая фиксация, поляризация корпуса, 32-контактная схема и устойчивость к эксплуатационным воздействиям делают этот тип разъёма удобным для ответственных кабельных соединений.
