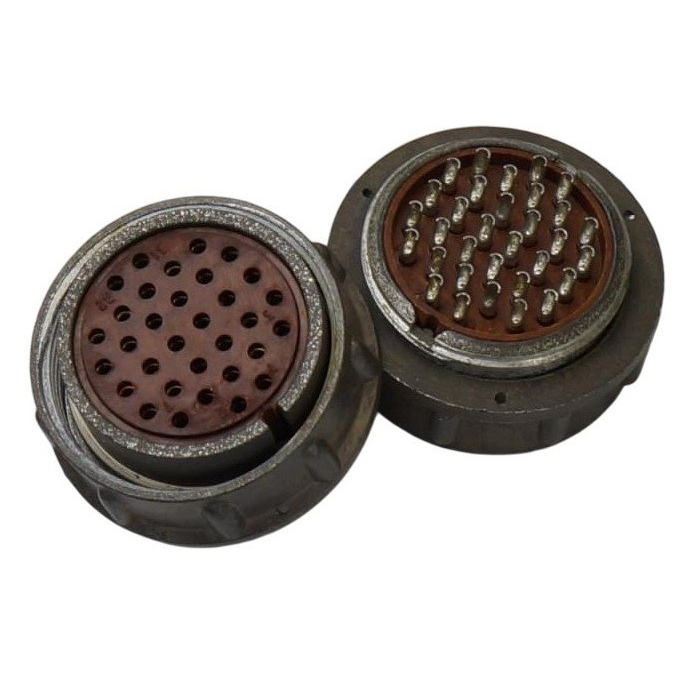

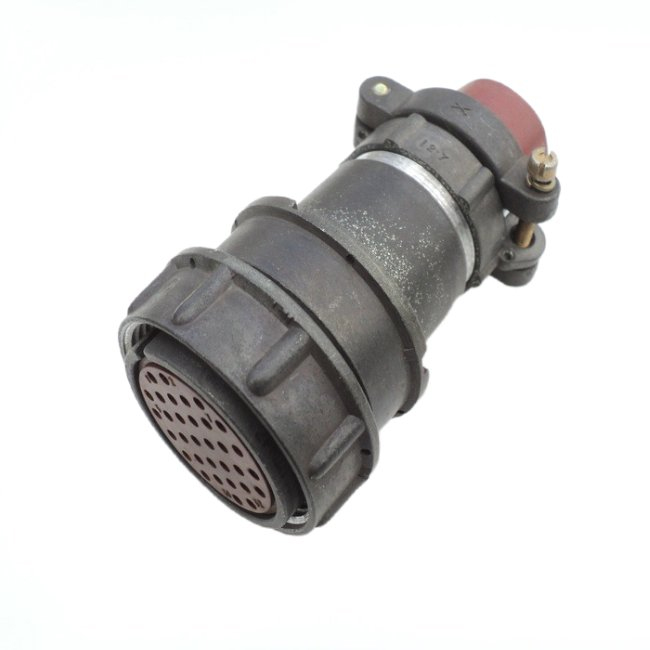

Назначение соединителя 2РМДТ33К32ША1В «5»

2РМДТ33К32ША1В «5» — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока в различных климатических условиях. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в ответственных областях, где предъявляются повышенные требования к надёжности электрических соединений.

Соединитель относится к категории 2РМД и является частью серии цилиндрических низкочастотных соединителей, широко применяемых в промышленной и специальной аппаратуре. Конструкция с резьбовой фиксацией обеспечивает устойчивость сочленения к механическим воздействиям и вибрации, что важно при эксплуатации в подвижных и вибрирующих системах.

Расшифровка обозначения

Обозначение 2РМДТ33К32ША1В имеет следующую структуру, каждая позиция которой несёт конкретную техническую информацию:

• 2РМДТ — тип соединителя;
• 33 — условный размер корпуса;
• К — кабельный корпус;
• 32 — количество контактов;
• Ш — экранированный кабель;
• А — тип контактов;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Таким образом, маркировка полностью отражает конструктивные и эксплуатационные особенности изделия, включая тип корпуса, число контактов, исполнение по климатическим факторам и предельную рабочую температуру.

Подтверждённые технические характеристики

Соединитель оснащён 32 контактами диаметром 1,5 миллиметра. Максимальный ток на один контакт составляет до 6 ампер, рабочее напряжение — до 700 вольт. Рабочая частота достигает 3 мегагерц. Сопротивление изоляции — не менее 5000 мегаом.

Изделие сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия. Оно выдерживает вибрацию с ускорением до 1000 метров на секунду в квадрате, что соответствует 100 единицам ускорения свободного падения. Допустимая влажность достигает 98 процентов при температуре плюс 40 градусов Цельсия. Соединитель работоспособен при пониженном давлении до 133,32, умноженного на 10 в минус двенадцатой степени паскаля.

Монтаж выполняется пайкой либо объёмным способом. Контакты имеют серебряное или золотое покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость.

Применение

2РМДТ33К32ША1В «5» применяется в электронике, приборостроении и оборудовании, где требуется надёжная передача сигналов в суровых условиях эксплуатации. Благодаря всеклиматическому исполнению и тропикоустойчивой конструкции соединитель подходит для работы при повышенной влажности, широком диапазоне температур, вибрационных и ударных нагрузках.

Типовые области использования включают промышленную автоматику, измерительную технику, системы связи и другие устройства, в которых необходимо быстрое и надёжное сочленение многожильных экранированных кабелей. Резьбовая фиксация исключает самопроизвольное разъединение под действием вибрации, а экранирование кабеля снижает уровень электромагнитных помех.

Ключевые особенности

• 32 контакта диаметром 1,5 миллиметра;
• ток до 6 ампер на контакт;
• рабочее напряжение до 700 вольт;
• рабочая частота до 3 мегагерц;
• сопротивление изоляции не менее 5000 мегаом;
• диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия;
• виброустойчивость до 1000 метров на секунду в квадрате;
• влажность до 98 процентов при плюс 40 градусах Цельсия;
• тропикоустойчивое всеклиматическое исполнение;
• приёмка «5».

Комплектация и монтаж

Монтаж соединителя осуществляется пайкой или объёмным способом. Покрытие контактов — серебряное или золотое. При установке следует учитывать кабельное исполнение корпуса и необходимость экранирования кабеля. Артикул изделия — 2650. Соединитель поставляется в рамках категории 2РМД.
