2РМДТ33К32Г5В1В

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2рмдт33к32г5в1в

Соединители 2РМДТ33К32Г5В1В — это цилиндрические низкочастотные герметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Они состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и приборными (блочными).

Основные характеристики:

Тип соединителя : 2РМДТ
Условный размер корпуса : 33
Вид корпуса : Кабельный (К)
Часть соединителя : розетка (Г)
Количество контактов : 32
Сочетание контактов : Все контакты диаметром ?1,5 мм
Покрытие контактов : Серебро (В)
Теплостойкость : До 100°C

Технические параметры:

Максимальное рабочее напряжение: до 700 В
Сопротивление изоляции: не менее 5000 МОм
Количество сочленений/расчленений: до 500 раз

Применение:

Эти соединители используются для монтажа с экранированными или неэкранированными кабелями в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они имеют всеклиматическое исполнение В2.1 по ГОСТу.

Условия эксплуатации:

Имеют широкий диапазон рабочих температур от -60°C до +100°C. Гарантийная наработка составляет минимум 1000 часов во всех режимах эксплуатации.

Соединитель 2РМДТ33К32Г5В1В — это цилиндрический низкочастотный герметичный малогабаритный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он может выдерживать напряжение до 560 или 700 В в зависимости от конкретных условий эксплуатации.

Основные характеристики

Тип соединителя : 2РМДТ — серия цилиндрических разъемов.
Размер корпуса : 33 мм.
Вид корпуса : Кабельный (К).
Количество контактов : 32.
Часть соединителя : розетка (Г).
Покрытие контактов : Серебро (В).
Теплостойкость : 100°С.
Всеклиматическое исполнение : В

Технические параметры

Максимальное рабочее напряжение : До 560 В (или 700 В в зависимости от условий)
Сопротивление изоляции : Не менее 5000 МОм (или 1000 МОм по другим данным)
Количество сочленений-расчленений : До 500 раз
Интервал рабочих температур : От -60 до +100 °С
Минимальная наработка : 1000 часов (или 5000 часов по другим данным)

Применение

Соединители 2РМДТ используются для монтажа с экранированными или неэкранированными кабелями и предназначены для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.

Описание

2РМДТ33К32Г5В1В

2РМДТ33К32Г5В1В: кабельная розетка для надежных электрических соединений

Соединитель 2РМДТ33К32Г5В1В применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, системах управления, измерительных комплексах и промышленном оборудовании. Это цилиндрическая кабельная розетка серии 2РМДТ, рассчитанная на эксплуатацию в условиях, где важны механическая прочность, стабильность контакта и устойчивость к внешним воздействиям.

Модель относится к негерметичным низкочастотным тропикоустойчивым соединителям с резьбовой фиксацией в сочлененном положении. Такая конструкция помогает предотвратить случайное разъединение пары при вибрациях и эксплуатационных нагрузках.

Конструкция и исполнение 2РМДТ33К32Г5В1В

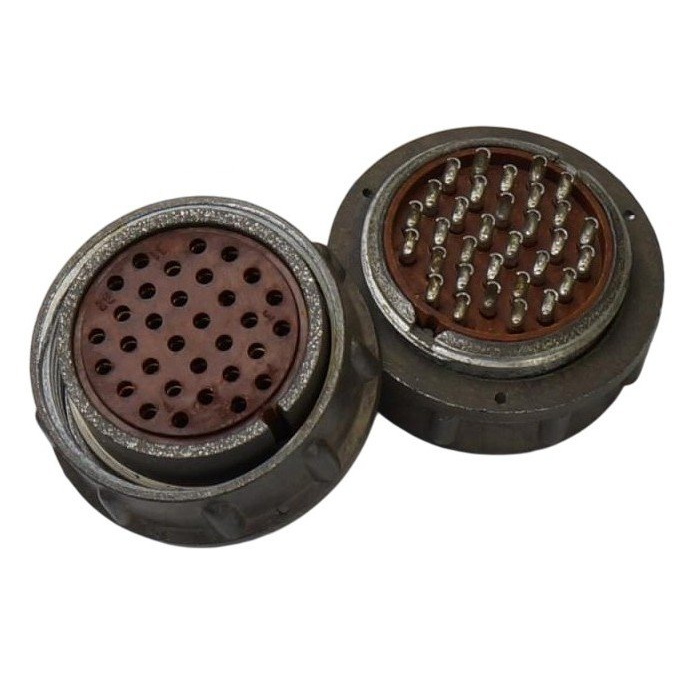

Разъем 2РМДТ33К32Г5В1В представляет собой кабельную розетку без патрубка с серебряным покрытием контактов. Соединитель рассчитан на объемный внутренний монтаж, а присоединение проводников к хвостовикам контактов выполняется пайкой. Для сохранения требуемой надежности допускается не более трех перепаек контактов.

В обозначении изделия отражены его серия, габаритный размер корпуса, кабельное исполнение, контактная компоновка и покрытие контактов. При подборе ответной части необходимо сопоставлять не только серию 2РМДТ, но и исполнение, схему расположения контактов, тип контактов и конструктивную совместимость разъемной пары.

Основные технические параметры

Для исполнения с 32 контактами характерны следующие показатели:

Параметр	Значение
Тип изделия	Кабельная розетка без патрубка
Серия	2РМДТ
Количество контактов	32
Покрытие контактов	Серебро
Рабочее напряжение	До 560 В
Допустимый ток на контакт диаметром 1,5 мм	До 6 А
Общая токовая нагрузка	До 160 А
Рабочая частота цепей переменного тока	До 3 МГц
Сопротивление изоляции при нормальных условиях	Не менее 5000 МОм
Рабочая температура	От −60 до +100 °C
Допустимое число циклов сочленения и расчленения	До 500

Для соединителей серии 2РМДТ заявлена работа в цепях постоянного и переменного тока частотой до 3 МГц. Для 32-контактного исполнения предельное рабочее напряжение составляет 560 В, а контакт диаметром 1,5 мм допускает нагрузку до 6 А.

Где применяется разъем

2РМДТ33К32Г5В1В может использоваться в аппаратуре, где необходимо передавать несколько электрических цепей через разъемное соединение. Типичные области применения:

Блоки радиоэлектронной аппаратуры.
Шкафы автоматики и управления.
Контрольно-измерительные системы.
Промышленные установки и испытательные стенды.
Транспортное и специальное оборудование.
Системы передачи питания, управляющих и сигнальных цепей.

Резьбовая фиксация особенно полезна в оборудовании, которое испытывает вибрационные и ударные нагрузки. Для серии 2РМДТ указываются испытания на синусоидальную вибрацию в диапазоне от 1 до 5000 Гц, а также устойчивость к повышенной влажности до 98% при температуре +40 °C.

Преимущества серии 2РМДТ

Ключевые достоинства разъема 2РМДТ33К32Г5В1В связаны с его конструкцией и электрическими параметрами:

32 контакта позволяют организовать компактное подключение большого числа цепей.
Серебряное покрытие контактов способствует низкому переходному сопротивлению и стабильности электрического соединения.
Резьбовое сочленение повышает надежность фиксации.
Широкий температурный диапазон помогает использовать разъем в различных климатических условиях.
Высокое сопротивление изоляции снижает риск утечек тока между контактами.
Возможность работы при значительной суммарной токовой нагрузке расширяет область применения соединителя.

Что учитывать при монтаже

Перед установкой 2РМДТ33К32Г5В1В важно проверить соответствие изделия проектной документации: число контактов, контактную схему, тип ответной части, допустимые токовые нагрузки и сечение подключаемых проводников. Пайку следует выполнять аккуратно, исключая перегрев изолятора и попадание припоя на рабочие поверхности контактов.

Также рекомендуется контролировать качество резьбового соединения, целостность изоляции, чистоту контактов и отсутствие механических повреждений корпуса. При эксплуатации в условиях вибрации особое внимание стоит уделять надежному закреплению кабеля и исключению нагрузки на места пайки.

2РМДТ33К32Г5В1В — функциональное решение для построения многоконтактных разъемных соединений в электротехнических и радиоэлектронных системах, где требуются стабильная коммутация, прочная фиксация и устойчивость к сложным условиям эксплуатации.
