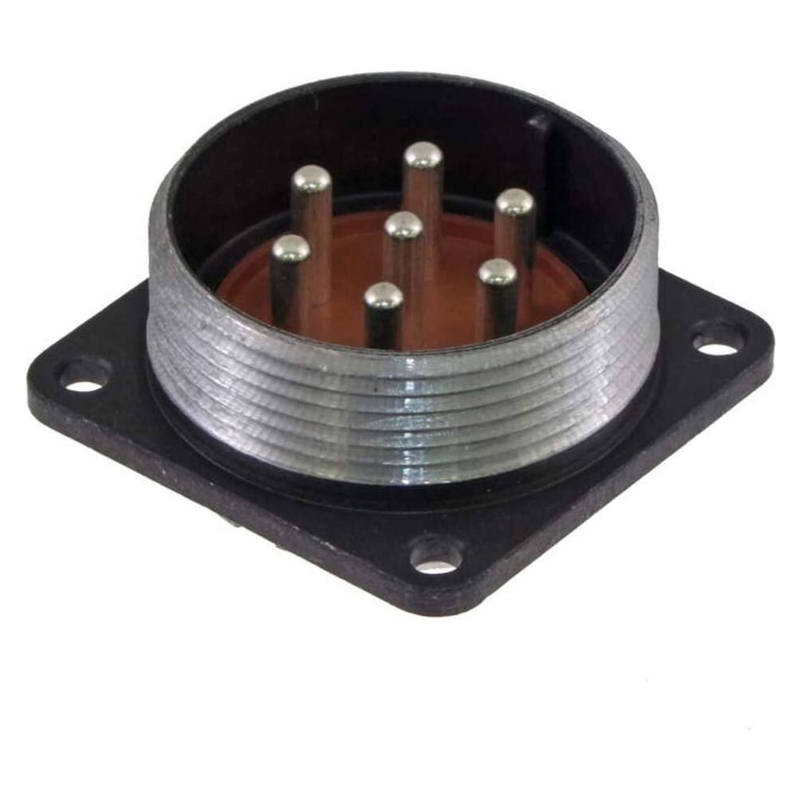

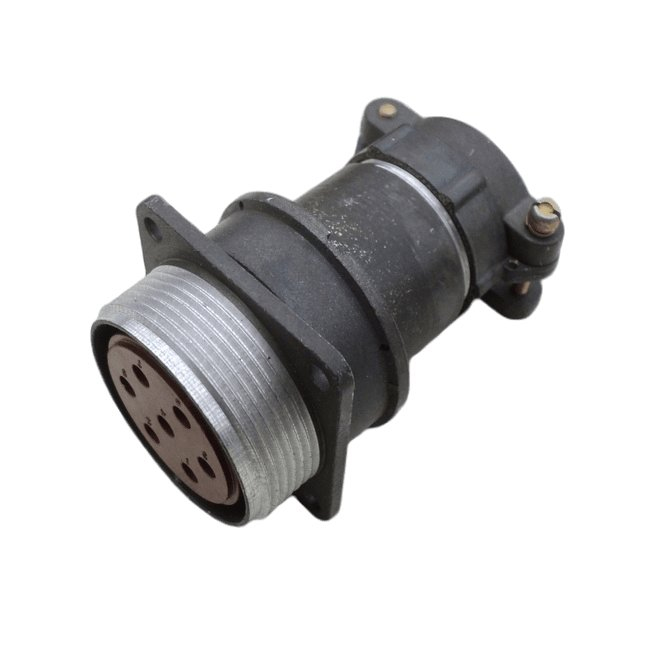

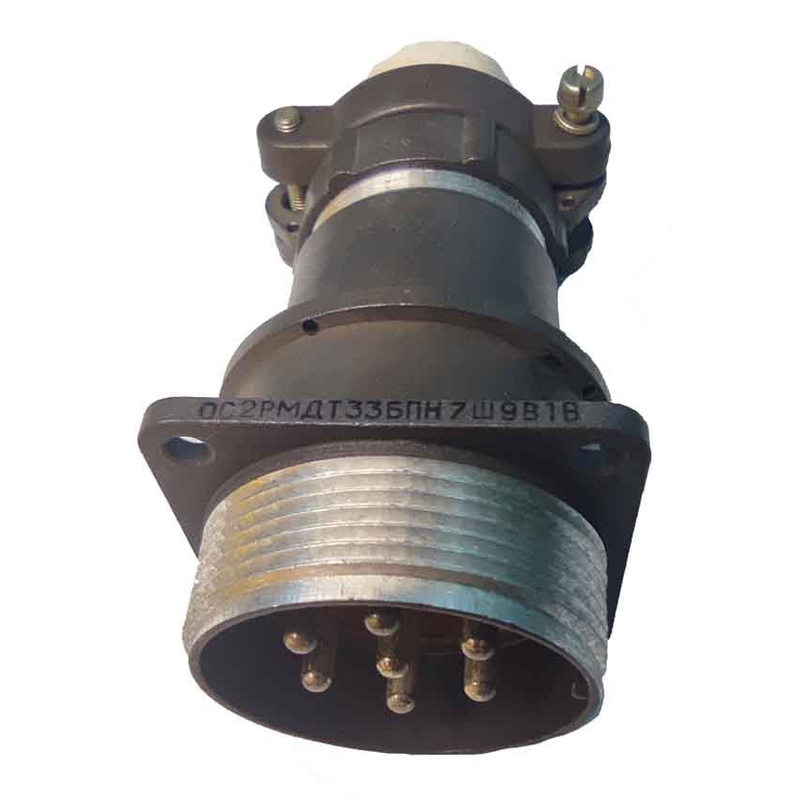

2РМДТ33БПН7Ш9В1В 2017г Элекон

Цена:

5200 ₽

В наличии: 23 шт.

Производитель: Элекон

Технические характеристики

2РМДТ33БПН7Ш9В1В — это цилиндрический низкочастотный разъем‑вилка серии 2РМДТ от российского производителя «Элекон», предназначенный для коммутации силовых и сигнальных цепей в радиоэлектронной аппаратуре.

Разъем используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в том числе в промышленных и специальных системах, где требуется надежное соединение проводников. Корпус выполнен из металла, а изолятор — из карболита, что обеспечивает хорошие диэлектрические и механические свойства.

Типоразмер: 33, блочный корпус (буква «Б»), с патрубком прямого типа для неэкранированного кабеля.
Количество контактов — 7 штыревых контактов диаметром 3 мм, контакты латунные с серебряным покрытием, что снижает переходное сопротивление и улучшает долговечность.
Соединение с противоположным разъемом — резьбовое (металлическая накидная гайка), обеспечивающее надежный контакт и удобную стыковку‑расстыковку.

Максимальное рабочее напряжение составляет порядка 560 В, а максимальный ток на один контакт — около 32 А, что позволяет использовать разъем в силовых и полусиловых цепях. Разъем рассчитан на работу в диапазоне температур примерно от −60 до +100 °C, с высокой влажностью и перепадами давления, характерными для всеклиматического исполнения.

Корпус из алюминиевого сплава с оксидным покрытием выдерживает значительные вибрационные и ударные нагрузки, что типично для военной и промышленной техники. Разъем рассчитан на порядка 500 циклов сочленения‑расчленения и имеет длительный срок хранения и наработки при нормальных условиях.

Описание

2РМДТ33БПН7Ш9В1В

2РМДТ33БПН7Ш9В1В: надёжный цилиндрический разъём для промышленного оборудования

Соединитель 2РМДТ33БПН7Ш9В1В предназначен для создания разъёмных электрических соединений в оборудовании, где важны механическая прочность, стабильность контакта и устойчивость к сложным условиям эксплуатации. Модель относится к серии 2РМДТ и представляет собой блочную вилку с прямым патрубком для подключения неэкранированного кабеля.

Расшифровка маркировки

Обозначение 2РМДТ33БПН7Ш9В1В содержит ключевые параметры исполнения:

2РМДТ — тип цилиндрического электрического соединителя
33 — условный размер корпуса
Б — блочное исполнение корпуса
П — прямой патрубок
Н — гайка патрубка для неэкранированного кабеля
7 — число контактов
Ш — исполнение «вилка»
9 — контактная схема с семью контактами диаметром 3 мм
В — серебряное покрытие контактов
1 — теплостойкое исполнение до +100 °C
В — всеклиматическое исполнение В2.1.

Электрические параметры

Вилка 2РМДТ33БПН7Ш9В1В рассчитана на работу в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Рабочее напряжение для данного семиконтактного исполнения составляет до 560 В, а максимальный ток на один контакт — до 32 А. Допустимая суммарная токовая нагрузка на соединитель достигает 128 А.

Серебряное покрытие контактных элементов способствует низкому переходному сопротивлению: для контактов диаметром 3 мм оно заявлено не более 0,8 мОм. Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм, а межконтактная ёмкость — не более 6 пФ.

Конструктивные особенности

Модель имеет металлический корпус и карболитовый изолятор. Контакты расположены в схеме, рассчитанной на передачу сравнительно высоких токов: все семь контактов выполнены диаметром 3 мм. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Блочное исполнение удобно для установки на панели, корпусе прибора или другом элементе оборудования. Прямой патрубок упрощает вывод кабеля в заданном направлении, а хвостовики контактов допускают подключение проводников сечением до 10 мм².

Эксплуатация в сложных условиях

2РМДТ33БПН7Ш9В1В разработан для применения в широком диапазоне внешних воздействий. Рабочая температура составляет от −60 до +100 °C. Конструкция рассчитана на повышенную влажность, вибрацию, механические удары, воздействие инея, росы, соляного тумана, солнечного излучения и других климатических факторов.

Ресурс соединителя предусматривает не менее 1000 часов наработки и до 500 циклов сочленения и расчленения. Такие характеристики делают разъём востребованным при создании промышленной автоматики, приборостроительных комплексов, энергетического оборудования, транспортных систем и специализированной аппаратуры.

Где применяется разъём

Соединитель 2РМДТ33БПН7Ш9В1В используется там, где требуется передавать питание и электрические сигналы через обслуживаемое разъёмное соединение. Благодаря семи силовым контактам диаметром 3 мм и устойчивому металлическому корпусу он подходит для:

Электротехнических шкафов и панелей управления
Контрольно-измерительной аппаратуры
Промышленного оборудования и станков
Систем связи и автоматики
Транспортной и специальной техники
Приборов, работающих при вибрациях, перепадах температуры и высокой влажности

При подборе ответной части необходимо учитывать тип соединителя, размер корпуса 33, контактную схему на семь контактов и поляризацию. Соединители серии 2РМДТ с разными схемами расположения контактов могут быть несовместимы между собой, поэтому маркировку следует сверять полностью.
