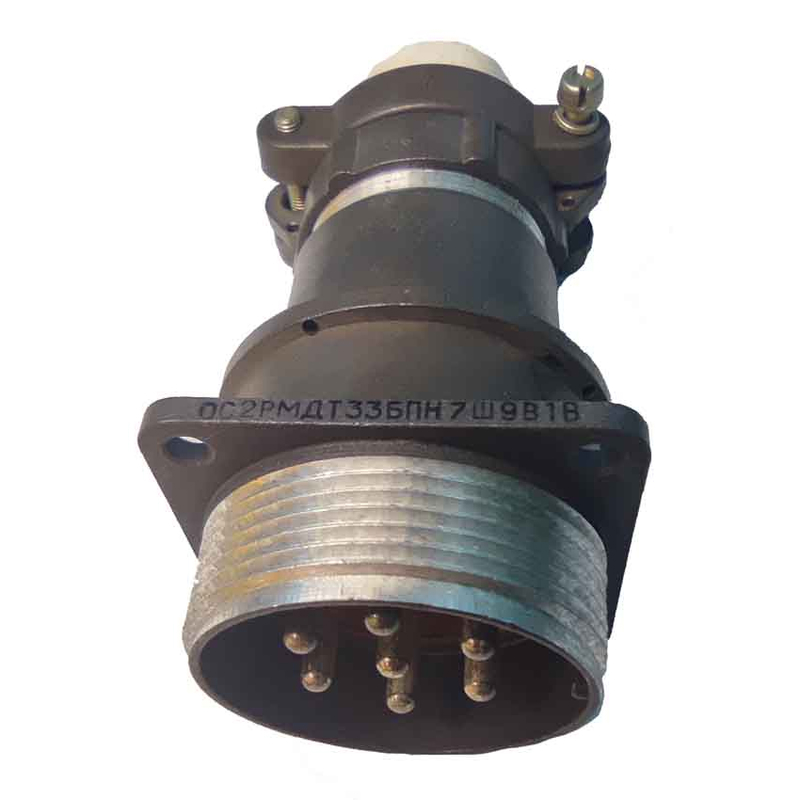

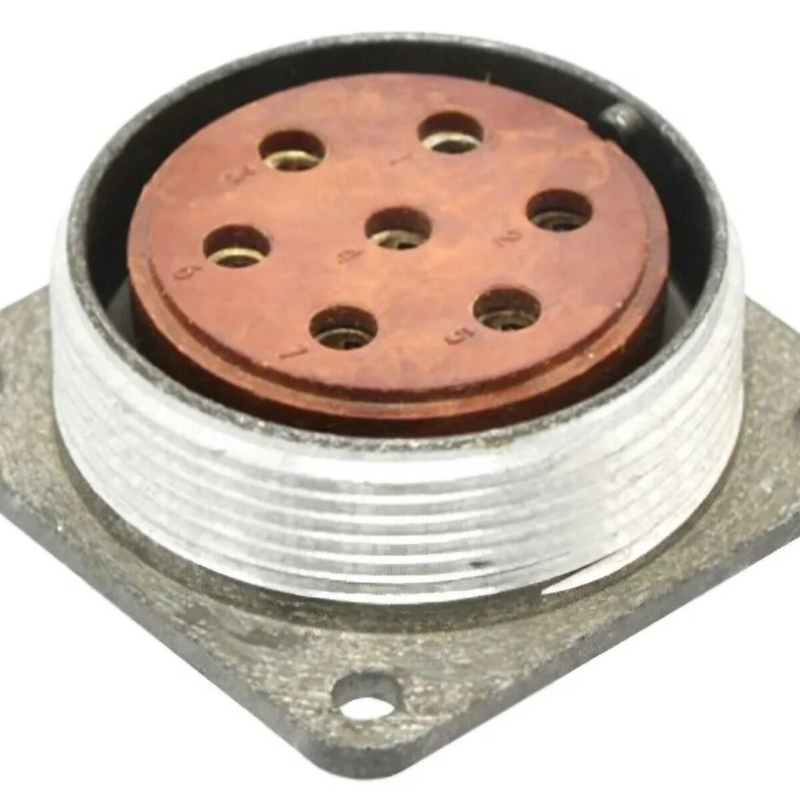

2РМДТ33БПН7Ш9В1В: надёжный цилиндрический разъём для промышленного оборудования

Соединитель 2РМДТ33БПН7Ш9В1В предназначен для создания разъёмных электрических соединений в оборудовании, где важны механическая прочность, стабильность контакта и устойчивость к сложным условиям эксплуатации. Модель относится к серии 2РМДТ и представляет собой блочную вилку с прямым патрубком для подключения неэкранированного кабеля.

Расшифровка маркировки

Обозначение 2РМДТ33БПН7Ш9В1В содержит ключевые параметры исполнения:

• 2РМДТ — тип цилиндрического электрического соединителя

• 33 — условный размер корпуса

• Б — блочное исполнение корпуса

• П — прямой патрубок

• Н — гайка патрубка для неэкранированного кабеля

• 7 — число контактов

• Ш — исполнение «вилка»

• 9 — контактная схема с семью контактами диаметром 3 мм

• В — серебряное покрытие контактов

• 1 — теплостойкое исполнение до +100 °C

• В — всеклиматическое исполнение В2.1.

Электрические параметры

Вилка 2РМДТ33БПН7Ш9В1В рассчитана на работу в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Рабочее напряжение для данного семиконтактного исполнения составляет до 560 В, а максимальный ток на один контакт — до 32 А. Допустимая суммарная токовая нагрузка на соединитель достигает 128 А.

Серебряное покрытие контактных элементов способствует низкому переходному сопротивлению: для контактов диаметром 3 мм оно заявлено не более 0,8 мОм. Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм, а межконтактная ёмкость — не более 6 пФ.

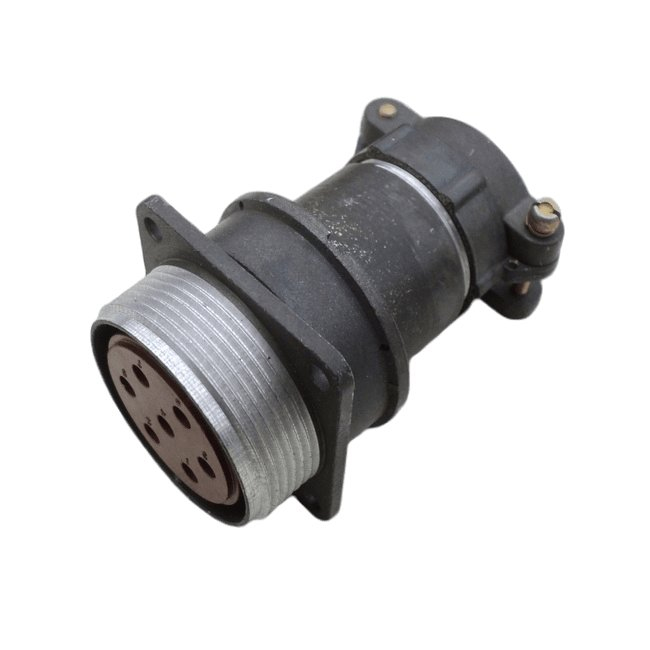

Конструктивные особенности

Модель имеет металлический корпус и карболитовый изолятор. Контакты расположены в схеме, рассчитанной на передачу сравнительно высоких токов: все семь контактов выполнены диаметром 3 мм. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Блочное исполнение удобно для установки на панели, корпусе прибора или другом элементе оборудования. Прямой патрубок упрощает вывод кабеля в заданном направлении, а хвостовики контактов допускают подключение проводников сечением до 10 мм².

Эксплуатация в сложных условиях

2РМДТ33БПН7Ш9В1В разработан для применения в широком диапазоне внешних воздействий. Рабочая температура составляет от −60 до +100 °C. Конструкция рассчитана на повышенную влажность, вибрацию, механические удары, воздействие инея, росы, соляного тумана, солнечного излучения и других климатических факторов.

Ресурс соединителя предусматривает не менее 1000 часов наработки и до 500 циклов сочленения и расчленения. Такие характеристики делают разъём востребованным при создании промышленной автоматики, приборостроительных комплексов, энергетического оборудования, транспортных систем и специализированной аппаратуры.

Где применяется разъём

Соединитель 2РМДТ33БПН7Ш9В1В используется там, где требуется передавать питание и электрические сигналы через обслуживаемое разъёмное соединение. Благодаря семи силовым контактам диаметром 3 мм и устойчивому металлическому корпусу он подходит для:

• Электротехнических шкафов и панелей управления

• Контрольно-измерительной аппаратуры

• Промышленного оборудования и станков

• Систем связи и автоматики

• Транспортной и специальной техники

• Приборов, работающих при вибрациях, перепадах температуры и высокой влажности

При подборе ответной части необходимо учитывать тип соединителя, размер корпуса 33, контактную схему на семь контактов и поляризацию. Соединители серии 2РМДТ с разными схемами расположения контактов могут быть несовместимы между собой, поэтому маркировку следует сверять полностью.
