Назначение разъёма 2РМДТ33БПН32Ш5В1В

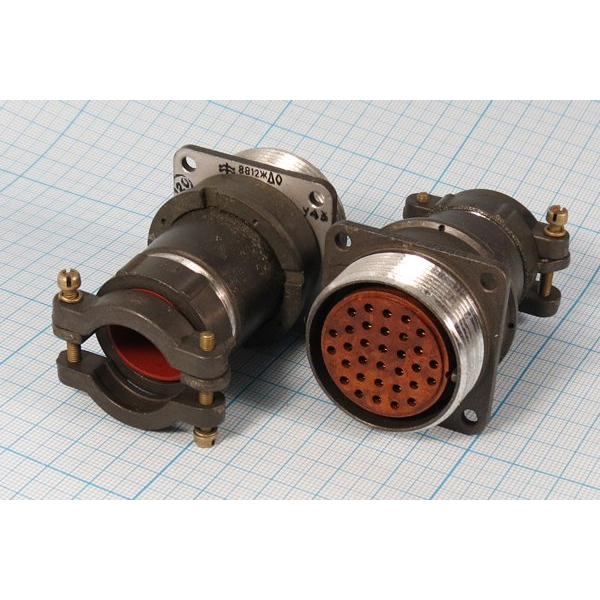

2РМДТ33БПН32Ш5В1В — это электрический цилиндрический разъём производства «Элекон», предназначенный для надёжного соединения цепей в радиоэлектронной аппаратуре. Он относится к серии низкочастотных негерметичных соединителей 2РМДТ с резьбовым соединением и одношпоночной поляризацией корпусов. Изделие применяется там, где требуется устойчивость к внешним воздействиям и стабильный контакт при передаче сигналов и питания.

Артикул: 50123. Категория: 2РМД. Производитель: Элекон.

Технические особенности

Конструкция и контакты

Разъём имеет условный размер корпуса 33 мм и 32 извлекаемых контакта диаметром 1,5 мм (конфигурация 5). Монтаж выполняется методом обжимки, что обеспечивает надёжное механическое и электрическое соединение проводников с контактами.

Электрические параметры

• Максимальная токовая нагрузка: 6 А на контакт и 160 А суммарно на соединитель.
• Напряжение: до 560 В для цепей постоянного и переменного тока частотой до 3 МГц.
• Покрытие контактов: серебро (обозначение В).

Исполнение и стойкость к условиям эксплуатации

• Тип: блочная приборная вилка (БПН) с прямым патрубком для неэкранированного кабеля (Н).
• Теплостойкость: до 100 °C (обозначение 1).
• Климатическое исполнение: всеклиматическое (В), тропикоустойчивое.
• Вибрационная стойкость: от 1 до 1000 Гц с ускорением до 490 м/с².

Применение

Разъём 2РМДТ33БПН32Ш5В1В используется в электрических цепях радиотехнического оборудования для соединения длинных линий, где важны устойчивость к внешним воздействиям и надёжность контакта. Благодаря всеклиматическому исполнению и теплостойкости до 100 °C он подходит для эксплуатации в составе аппаратуры, работающей в различных климатических зонах.

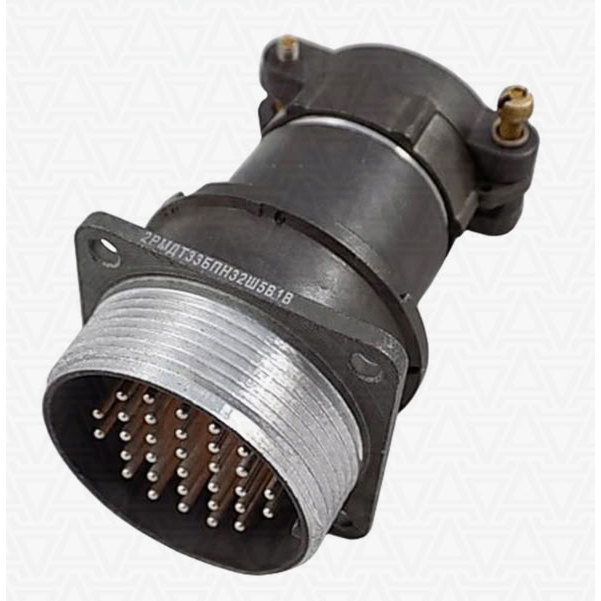

Компактная цилиндрическая форма с контактной вставкой и маркировкой позволяет применять его в приборах, где требуется плотная компоновка и быстрая коммутация цепей. Разъём рассчитан на длительную работу при вибрационных нагрузках, что подтверждается заявленным диапазоном частот и ускорением.

Комплектация и сведения о товаре

• Наименование: 2РМДТ33БПН32Ш5В1В Элекон.
• Артикул: 50123.
• Категория: 2РМД.
• Производитель: Элекон.
• Год: 2017.

Краткое описание из каталога не указано. Приведённые сведения основаны на маркировке и данных описания товара.
