Назначение

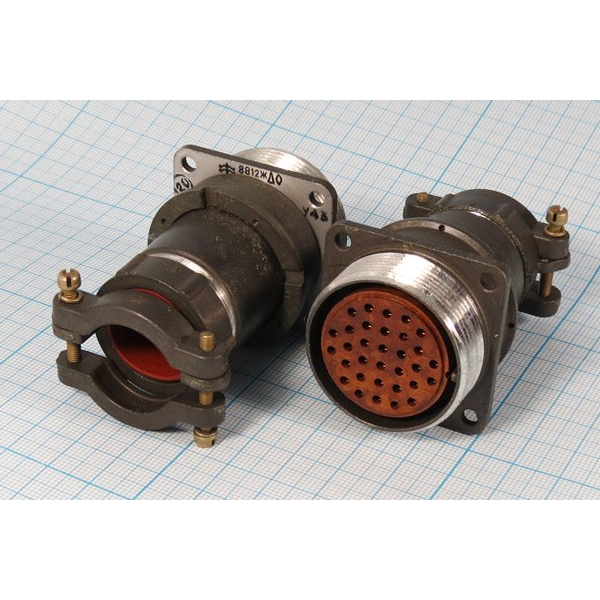

Разъём 2РМДТ33БПН32Ш5В1В «5» — низкочастотный цилиндрический электрический соединитель общего назначения из серии 2РМДТ. Он применяется в радио- и радиотехнической аппаратуре при соединении и разъединении длинных электрических цепей. Исполнение вносит уточнение: буква «В» означает всеклиматическое, тропико- и теплостойкое исполнение, а литера «Ш» в обозначении указывает на штыревое исполнение контактной части вилки.

Основные характеристики

• Тип: приборная (блочная) вилка с прямым патрубком, неэкранируемый вариант для неэкранированного кабеля.
• Количество контактов: 32, диаметр посадочного отверстия корпуса — 33 мм, диаметр контактов — 1 мм.
• Климатическое исполнение: В — всеклиматическое, тропико- и теплостойкое.
• Диапазон рабочих температур: обычно от –60 до +100 °C, с возможными скачками температур до +150 °C.
• Приемка: «5».
• Год выпуска: 79–80.

Электрические параметры

Максимальное рабочее напряжение — до 560 В постоянного или переменного тока. Токовая нагрузка составляет примерно 6 А на один контакт, суммарный ток по соединителю — до 120–160 А в зависимости от источника и условий эксплуатации. Сопротивление изоляции — не менее 1000 МОм (в ряде документов указывают не менее 1000–5000 МОм), электрическая прочность изоляции при 560 В — порядка 1850 В.

Конструкция и монтаж

Корпус — блочный металлический, тип крепления — резьбовое сочленение с гайкой для фиксации соединённого положения. Покрытие контактов, как правило, серебро или золото; в обозначении буква «В» часто указывает покрытие серебром, а цифра «1» — максимальную температуру 100 °C. Контакты — извлекаемые, монтаж провода обычно выполняется через обжимную муфту или кабельную втулку.

Область применения

Разъём используется в радиоэлектронной аппаратуре, на стационарных и подвижных объектах, где требуются надёжные соединения цепей постоянного и переменного тока с частотой до примерно 3 МГц. Он рассчитан на многократное сочленение (порядка 500 циклов) и длительную эксплуатацию: наработка — не менее 5000 часов при сохраняемости до порядка 25 лет.

Краткая сводка

1. Серия 2РМДТ, приборная вилка на 32 контакта.
2. Всеклиматическое исполнение для широкого диапазона температур.
3. Резьбовое крепление с гайкой, извлекаемые контакты.
4. Пригоден для цепей с частотой до 3 МГц и напряжением до 560 В.
