Назначение

2РМДТ33БПН32Ш5В1В — это приборная вилка цилиндрического низкочастотного негерметичного соединителя серии 2РМДТ. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в приборах, аппаратуре и кабельных сборках. Конструкция ориентирована на эксплуатацию в тропикоустойчивых условиях и в длинных линиях, где требуется стабильное электрическое соединение при повышенных механических нагрузках.

Вилка сочленяется с розетками серии 2РМДТ соответствующего типоразмера и контактного ряда. В частности, указана совместимость с розетками 2РМДТ33Б32Р5В1В и 2РМДТ33КП32Р5В1В.

Конструкция и тип

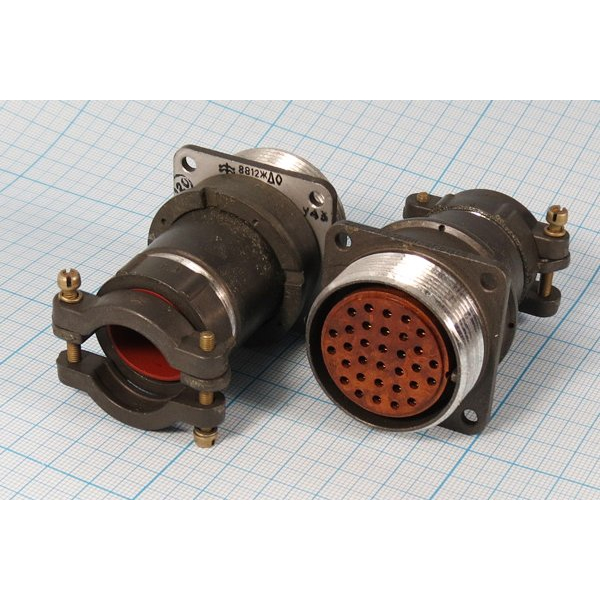

Изделие представляет собой вилку с 32 гнездовыми контактами диаметром 1,5 мм. Исполнение — без патрубка (обозначение ПН), в теплостойком всеклиматическом варианте. Условный размер корпуса составляет 33 мм. Корпус выполнен из алюминиевого сплава, контакты имеют серебряное покрытие.

Вид приемки — «5» по техническим условиям ТУ ГЕ0.364.126. Завод выпускал такие разъемы в разные годы, включая период 2015–2026. Год, указанный в карточке товара, — 2026.

Электрические характеристики

• Рабочее напряжение: до 560 В переменного тока и до 700 В постоянного тока.
• Рабочий ток на один контакт: до 10 А для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1800 В амплитудного значения переменного тока.
• Сопротивление контактов: не более 2,5 мОм.

Механические и климатические характеристики

Ресурс по циклам сочленений-расчленений достигает 500. Виброустойчивость — до 20 g в диапазоне частот от 1 до 3000 Гц. Удароустойчивость — до 100 g.

Диапазон рабочих температур: от минус 60 до плюс 125 градусов Цельсия. Относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия с конденсацией влаги. Атмосферное давление — от 0,67 кПа до 294 кПа. Вид климатического исполнения — всеклиматическое (В), тропикоустойчивое (Т).

Применение

Соединитель применяется в промышленной электронике, где необходимо надежное соединение при высоком уровне вибрации и удароустойчивости. К отраслям применения относятся:

1. Авиационная и космическая техника.
2. Военная техника и специальное оборудование.
3. Железнодорожный транспорт и электроника.
4. Промышленное оборудование и автоматизация.
5. Контрольно-измерительные приборы.
6. Системы связи и телекоммуникации.

Изделие подходит для эксплуатации в тропикоустойчивых условиях и в составе длинных линий, обеспечивая электрическое соединение цепей переменного и постоянного тока в приборах.
