Назначение и область применения

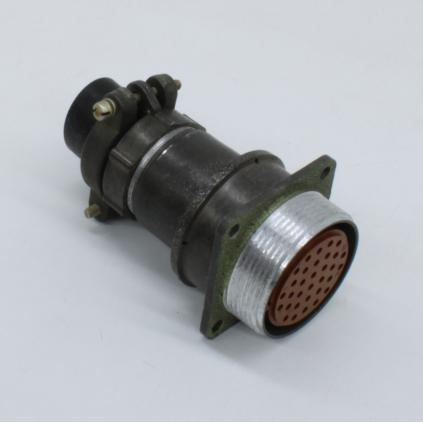

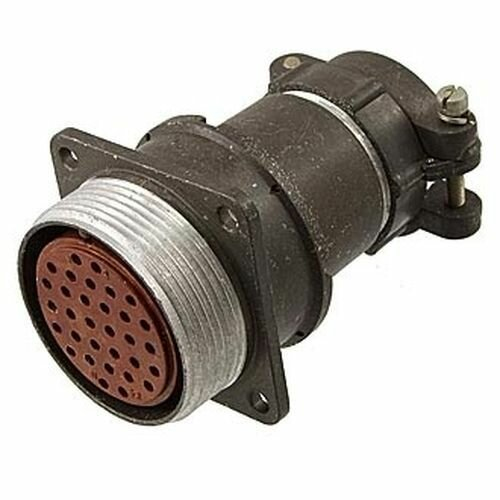

Соединитель 2РМДТ33БПН32ГВ1В — цилиндрический низкочастотный разъём серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока низкой частоты (до нескольких мегагерц).

Применяется в аппаратуре общего и специального назначения, приборостроении, промышленной автоматике, военной и авиационной технике, а также в других областях, где требуется надёжное многоконтактное разъёмное соединение. Наличие приёмки «5» подтверждает соответствие изделия повышенным требованиям к качеству и надёжности, что делает его пригодным для ответственных узлов и систем.

Конструкция и расшифровка маркировки

Маркировка 2РМДТ33БПН32ГВ1В построена по стандартной системе обозначений серии 2РМ:

• 2РМДТ — серия соединителей: низкочастотный, цилиндрический, негерметичный, тропикоустойчивый, с резьбовым сочленением.
• 33 — условный размер корпуса; посадочный диаметр около 33 мм.
• Б — блочный (приборный) корпус, предназначенный для установки на панель или шасси.
• П — прямой патрубок под неэкранированный кабель.
• Н — розетка с гнездовыми контактами.
• 32 — количество контактов в соединителе.
• Г — код сочетания контактов и полярности (разводка и ключевание).
• В1В — исполнение по покрытию контактов и климатике, включая всеклиматическое исполнение.

Фиксация сочленения — резьбовая, что обеспечивает надёжное удержание соединительных частей при воздействии вибраций и механических нагрузок.

Основные электрические характеристики

Ниже приведены типовые параметры для соединителей серии 2РМДТ33 на 32 контакта:

• Рабочее напряжение — до 560–700 В в зависимости от конкретного типоисполнения.
• Максимальный ток на один контакт — до 6 А.
• Суммарная токовая нагрузка на соединитель — до 160 А.
• Диаметр контакта — около 1,5 мм.
• Сечение подключаемого провода — до 1 мм².
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и климатические характеристики

Соединитель рассчитан на эксплуатацию в жёстких условиях:

• Диапазон синусоидальной вибрации — примерно от 1 до 5000 Гц при ускорении до 490 м/с².
• Ускорение механического удара: одиночного — до 5000 м/с², многократного — до 1000 м/с².
• Линейное ускорение — до 2000 м/с².
• Минимальная наработка — около 1000 ч.
• Ресурс — до 500 циклов сочленения и расчленения.
• Срок сохраняемости — порядка 15 лет.

Климатическое исполнение допускает работу в диапазоне температур от −60 °C до +100 °C. С учётом перегрева контактов возможна кратковременная работа до +180 °C. Влагостойкость — относительная влажность до 98% при температуре +40 °C.

Применение и особенности эксплуатации

Благодаря блочному (приборному) корпусу разъём удобен для монтажа на панель или шасси аппаратуры. Прямой патрубок рассчитан на подключение неэкранированного кабеля. Резьбовое сочленение и 32 контакта позволяют одновременно коммутировать большое число цепей, что особенно важно в компактных многофункциональных устройствах.

Тропикоустойчивое и всеклиматическое исполнение В1В обеспечивает работоспособность изделия в условиях повышенной влажности, широкого диапазона температур и вибрационных нагрузок. Совокупность электрических, механических и климатических параметров делает соединитель 2РМДТ33БПН32ГВ1В подходящим для использования в ответственных системах, где требуется стабильное соединение цепей низкой частоты на протяжении всего срока службы.
