Назначение разъёма 2РМДТ33БПН32Г5В1В

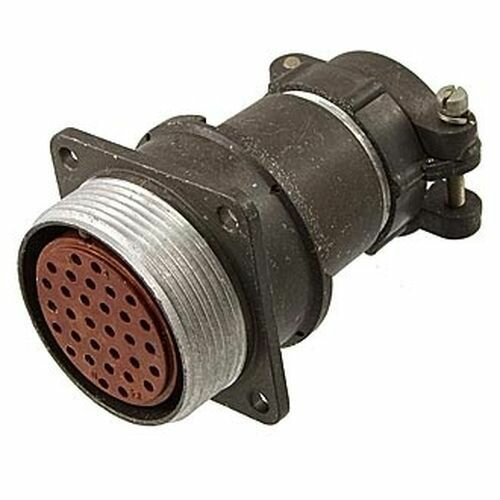

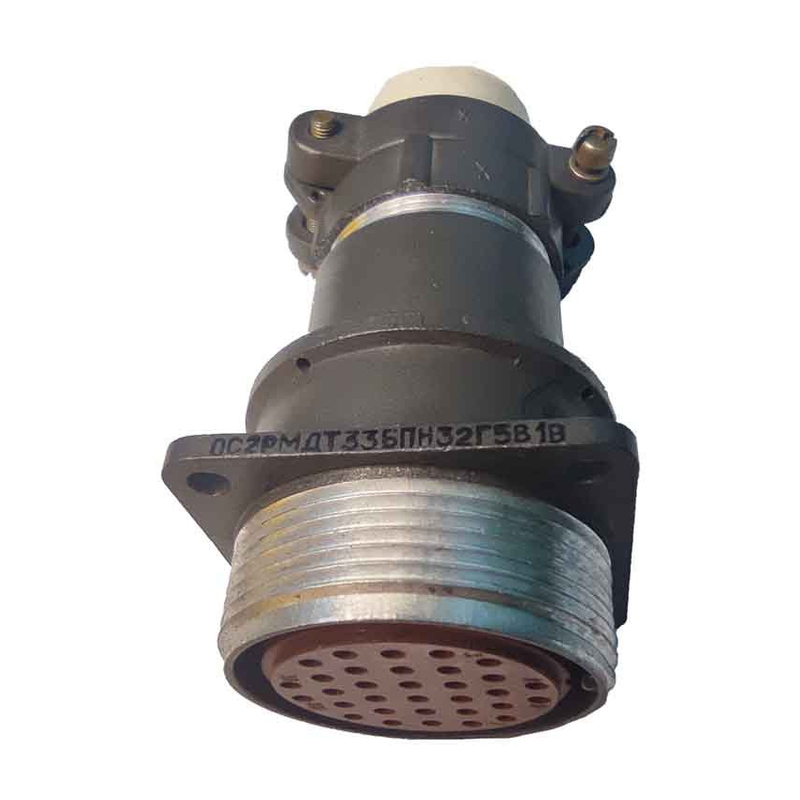

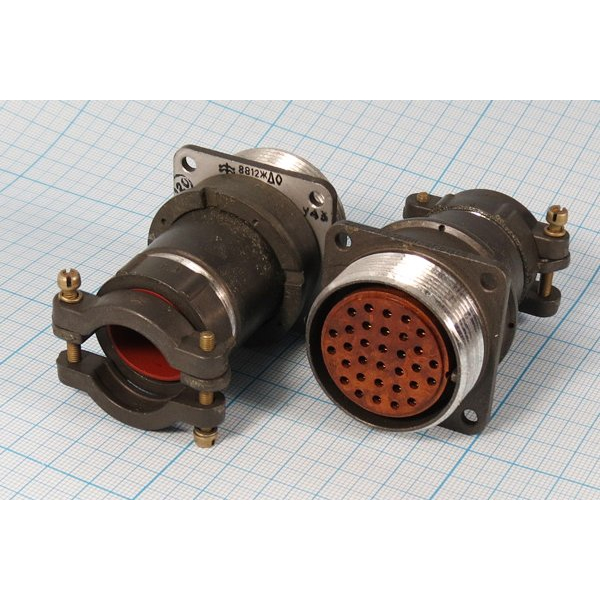

Разъём 2РМДТ33БПН32Г5В1В производства «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие относится к серии 2РМДТ и используется для внутреннего объёмного монтажа в приборах и блоках радиоэлектронной аппаратуры.

По конструктивному исполнению это приборная (блочная) розетка без патрубка. Сочленение с ответной частью выполняется резьбовым способом, что обеспечивает надёжную фиксацию и стабильный электрический контакт при эксплуатации в условиях вибрации и механических нагрузок.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип изделия: приборная (блочная) розетка серии 2РМДТ, без патрубка.
• Корпус: металлический, основание — карболитовое.
• Условный размер корпуса: 33 миллиметра, что определяет типоразмер и шаг резьбы для сопряжения с ответной частью.
• Количество контактов: 32 извлекаемых контакта.
• Диаметр контактов: 1,5 миллиметра.
• Покрытие контактов: серебряное (обозначается буквой «В» в маркировке).
• Номинальный ток на один контакт: до 6 ампер.
• Суммарный ток на весь соединитель: до 160 ампер.
• Номинальное напряжение: до 560 вольт постоянного и переменного тока.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость: 100 градусов Цельсия (обозначается цифрой «1» в маркировке).
• Рабочая частота: до 3 мегагерц.
• Герметичность: негерметичное исполнение.
• Исполнение: всеклиматическое (обозначается буквой «В» в конце маркировки).

Расшифровка маркировки

Обозначение «Г5В1В» в составе наименования указывает на конкретную конфигурацию изделия. Буква «Г» обозначает розетку. Цифра «5» соответствует конфигурации всех контактов диаметром 1,5 миллиметра. Буква «В» указывает на серебряное покрытие контактов. Цифра «1» обозначает теплостойкость 100 градусов Цельсия. Завершающая буква «В» означает всеклиматическое исполнение, допускающее эксплуатацию в различных климатических зонах.

Область применения

Соединитель применяется в цепях постоянного и переменного тока частотой до 3 мегагерц. Благодаря высокому суммарному току до 160 ампер и широкому температурному диапазону от минус 60 до плюс 100 градусов Цельсия изделие востребовано в блоках и приборах, где требуется надёжная коммутация большого числа цепей. Розетка предназначена для внутреннего объёмного монтажа, то есть для установки внутри корпусов аппаратуры.

Серия 2РМ/2РМД/2РМДТ разработана в соответствии с государственным стандартом, что подтверждает типовые требования к цилиндрическим низкочастотным разъёмам данной группы. Модель 2РМДТ33БПН32Г5В1В сочетает металлический корпус, карболитовое основание и серебряное покрытие контактов, что обеспечивает стабильные электрические параметры и устойчивость к износу при многократных сочленениях.

Комплектация и страна производства

Изготовителем изделия является предприятие «Элекон». Страна производства — Россия. Согласно данным каталога, сведения о комплектации поставки, гарантийных обязательствах и наличии сертификатов в предоставленной информации не указаны, поэтому эти параметры следует уточнять у поставщика отдельно.
