Назначение соединителя

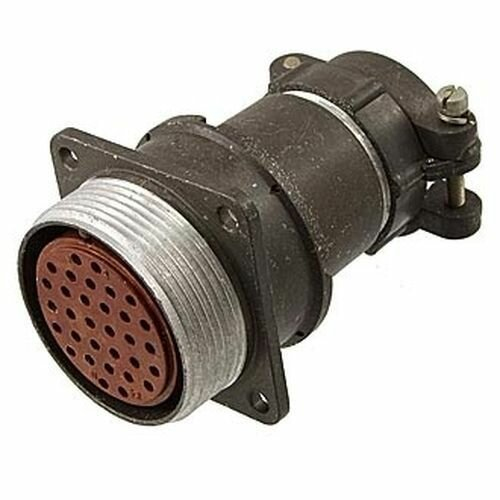

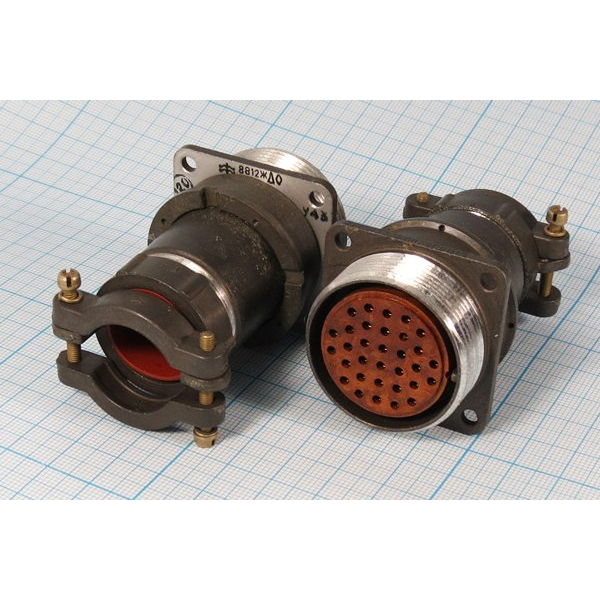

2РМДТ33БПН32Г5В1В «5» — электрический цилиндрический низкочастотный соединитель серии 2РМДТ тропикоустойчивого исполнения. Изделие предназначено для надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. По конструкции это розетка кабельная с блочным корпусом, прямым патрубком для неэкранированного кабеля и резьбовой фиксацией сочленения.

Соединитель относится к категории изделий общего назначения и применяется в том числе для коммутации длинных электрических цепей. Исполнение «5» соответствует приёмке «5», указанной в характеристиках товара.

Конструктивные особенности

Розетка оснащена 32 контактами диаметром 1 мм. Контакты извлекаемые, имеют серебряное покрытие, что отражено в обозначении буквой «В». Монтаж выполняется методом обжимки, что обеспечивает стабильное и технологичное присоединение проводников.

Корпус блочного типа, патрубок прямой, предназначен для неэкранированного кабеля. Соединение с ответной частью фиксируется резьбой, что препятствует самопроизвольному расчленению под воздействием вибрации и ударов. Соединитель негерметичный, всеклиматического исполнения, поэтому подходит для эксплуатации в сложных условиях окружающей среды.

Технические характеристики

• Рабочая температура окружающей среды — от минус 60 до плюс 100 °C, допускается кратковременный нагрев до плюс 150 °C.
• Максимальное рабочее напряжение — до 560 В (амплитудное значение).
• Вибрация: диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с² (50 g).
• Одиночные удары: ускорение до 5000 м/с² (500 g).
• Многократные удары: ускорение до 1000 м/с² (100 g).
• Линейные нагрузки: ускорение до 2000 м/с² (200 g).
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Минимальная наработка — 1000–5000 часов, количество сочленений-расчленений — до 500.
• Атмосферное давление — от 133,32·10⁻¹² Па до повышенного.

Применение и условия эксплуатации

Соединитель используется в приборах и аппаратуре, где требуется устойчивость к вибрациям, ударам, линейным перегрузкам и перепадам температур. Всеклиматическое и тропикоустойчивое исполнение позволяет применять изделие в различных климатических зонах, включая влажный и тёплый климат.

Срок сохраняемости изделия достигает 15–25 лет при соблюдении условий хранения. Благодаря извлекаемым контактам с серебряным покрытием и обжимному монтажу соединитель удобен при сборке кабельных сборок и последующем обслуживании.

Сведения о товаре

Артикул изделия — 40273. Категория — 2РМД. Производитель в данных о товаре не указан. Год, отмеченный в характеристиках, — 05-09. Комплектация, гарантийные условия и страна производства в предоставленных сведениях не приведены.
