Назначение соединителя

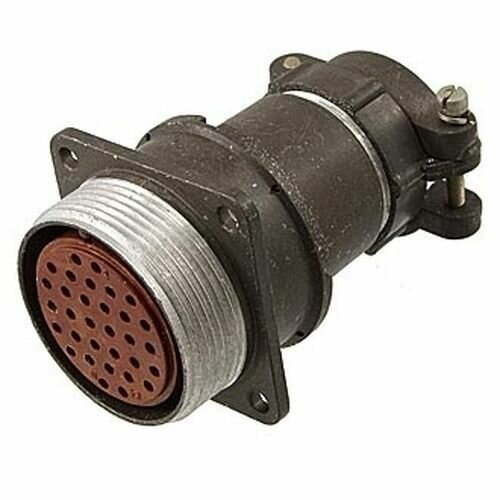

2РМДТ33БПН32Г5В1В «5» — цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения. Он предназначен для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Модель относится к категории 2РМД и представляет собой кабельную вилку с 32 контактами.

Артикул изделия — 40272. Приёмка товара — «5», годы выпуска — 87–91. Производитель в данных о товаре не указан.

Конструктивные особенности

Вилка оснащена прямым патрубком и гайкой для неэкранированного кабеля. Конструкция негерметичная, сочленение резьбовое. Контакты извлекаемые, метод монтажа — обжимка.

• Тип: кабельная вилка, цилиндрический низкочастотный соединитель.
• Число контактов: 32.
• Диаметр контактов: 1,5 мм.
• Патрубок: прямой, под неэкранированный кабель.
• Сочленение: резьбовое, негерметичное.
• Монтаж: обжимка, контакты извлекаемые.

Технические характеристики

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате (50 g). Допускаются одиночные удары до 5000 метров в секунду в квадрате (500 g) и многократные удары до 1000 метров в секунду в квадрате (100 g).

Максимальное рабочее напряжение — 560 В (амплитудное значение). Токовая нагрузка на один контакт составляет 6 А, суммарная нагрузка на соединитель — 160 А.

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Сопротивление изоляции — не менее 5000 МОм. Ресурс изделия — 1000 часов наработки и 500 циклов сочленения-расчленения.

Условия эксплуатации и применение

Соединитель рассчитан на применение в условиях умеренного, холодного и тропического климата (УХЛ2.1, климатическое исполнение В). Он устойчив к пониженному давлению до 133 Па, повышенной влажности 98 процентов при плюс 40 градусах Цельсия и линейным нагрузкам до 2000 метров в секунду в квадрате.

Благодаря тропикоустойчивому исполнению и широкому температурному диапазону вилка подходит для аппаратуры, работающей в жёстких климатических условиях. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части, а обжимной монтаж упрощает подготовку кабеля при сборке жгутов и кабельных сборок.
