Назначение соединителя 2РМДТ33БПН32Г5В1В «5»

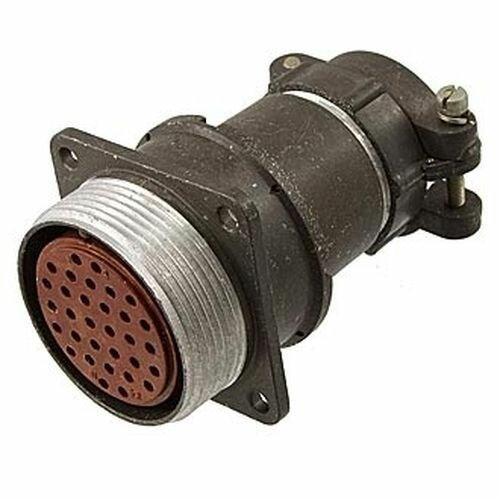

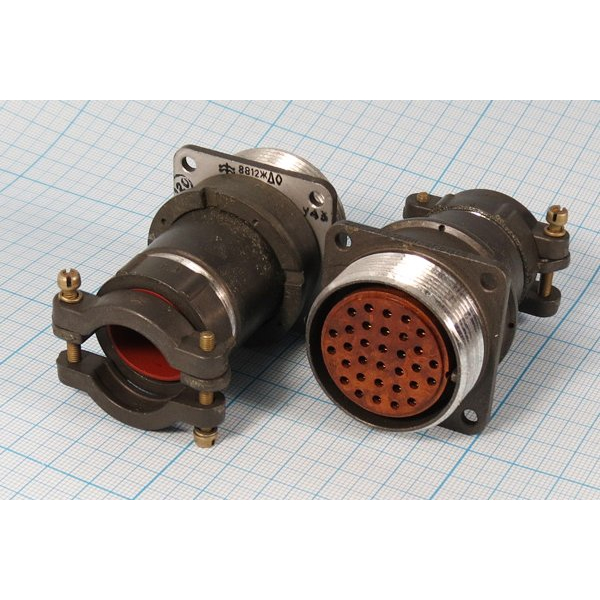

2РМДТ33БПН32Г5В1В «5» — электрический цилиндрический низкочастотный соединитель серии 2РМДТ. Изделие представляет собой приборную кабельную вилку и предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Разъём относится к негерметичным тропикоустойчивым соединителям общего назначения с резьбовым сочленением и применяется в цепях, где требуется устойчивость к механическим и климатическим воздействиям.

Артикул изделия — 40271, категория — 2РМД. В маркировке отражено исполнение с прямым патрубком и гайкой для неэкранированного кабеля, а также покрытие контактов серебром (обозначение «В»).

Подтверждённые конструктивные особенности

Вилка оснащена 32 извлекаемыми контактами диаметром 1,5 мм с серебряным покрытием. Контакты круглые, изготовлены из латуни. Монтаж выполняется методом обжимки, что обеспечивает стабильное электрическое соединение при сборке кабельных сборок.

Соединитель имеет резьбовое сочленение и негерметичное исполнение. Климатическое исполнение — всеклиматическое (УХЛ2.1 или В): изделие подходит для эксплуатации в умеренном, холодном и тропическом климате.

В комплектации и характеристиках изделия указана приёмка «5», а год выпуска относится к периоду 90–94. Производитель в данных о товаре не указан.

Основные электрические параметры:

• максимальное рабочее напряжение — 560–700 В (амплитудное значение);
• рабочая частота — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500;
• срок сохраняемости — 15 лет.

Устойчивость к механическим и климатическим воздействиям

Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с² (50 g), одиночные удары до 5000 м/с² (500 g), многократные удары до 1000 м/с² (100 g) и линейные нагрузки до 2000 м/с² (200 g). Такие показатели позволяют использовать изделие в аппаратуре, подвергающейся интенсивным механическим нагрузкам.

Диапазон рабочих температур — от минус 60 до плюс 100 °С с возможностью кратковременной смены до плюс 150 °С. Допустимая влажность — до 98% при температуре плюс 40 °С. Пониженное атмосферное давление — до 1,33·10⁻² Па.

Применение

Соединитель используется как изделие общего назначения для длинных электрических цепей в промышленной аппаратуре. Он востребован в технических системах, включая HVAC, refrigeration и другие установки, где требуется высокая устойчивость к механическим и климатическим воздействиям. Резьбовое сочленение и обжимной монтаж делают вилку удобной для кабельных сборок, эксплуатируемых в сложных условиях.

Перед применением следует учитывать негерметичное исполнение разъёма и подбирать условия эксплуатации в соответствии с указанными климатическими и механическими характеристиками.
