Назначение соединителя 2РМДТ33БПН32Г5В1В

2РМДТ33БПН32Г5В1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения. Изделие относится к категории 2РМД и выпускается в период 2015–2026 годов. Разъём предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности и в тропическом климате, что делает её пригодной для аппаратуры, работающей в сложных атмосферных условиях.

Конструктивные особенности

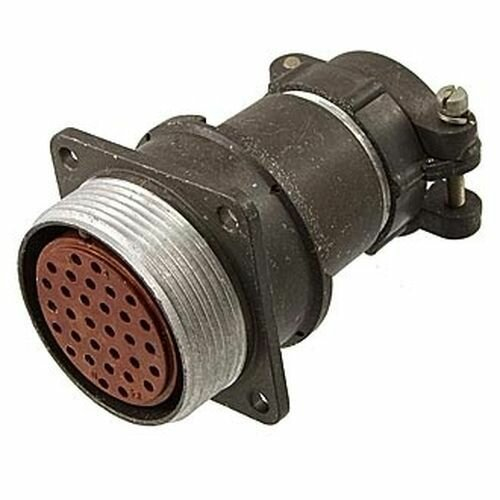

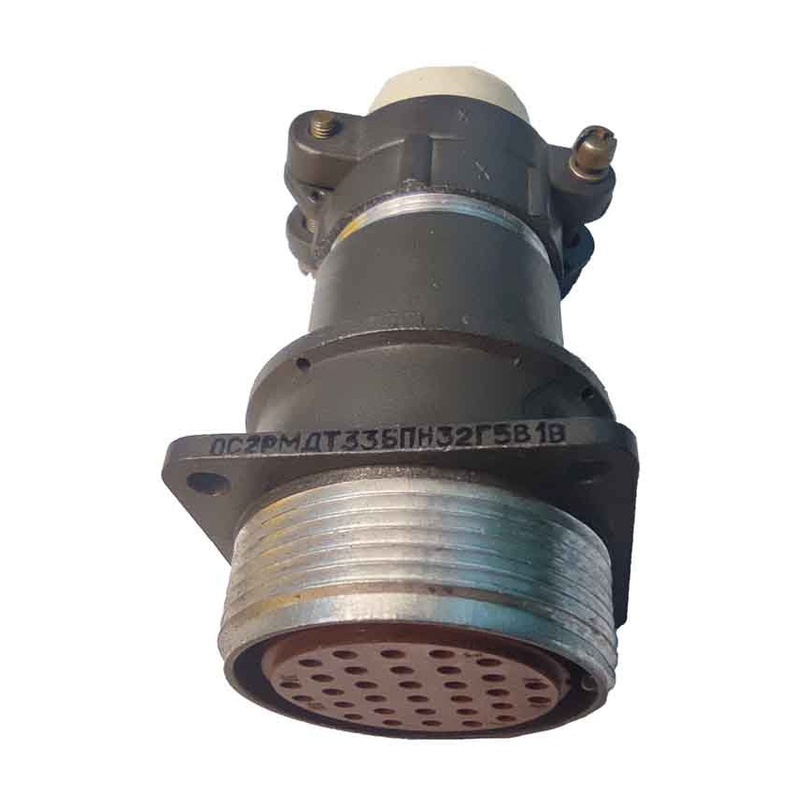

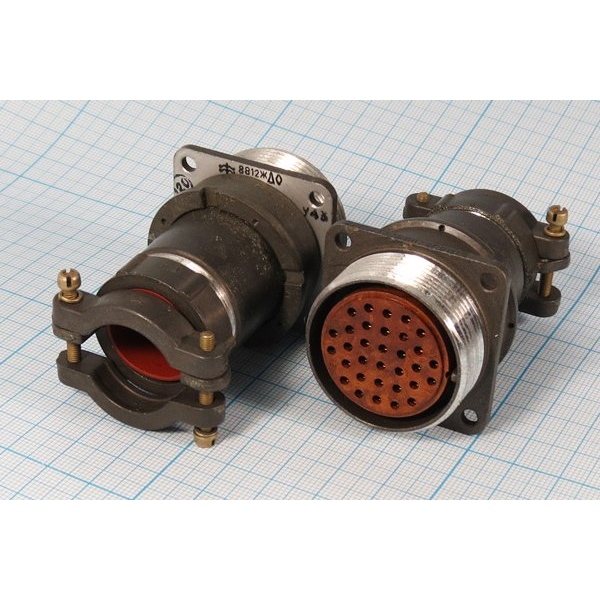

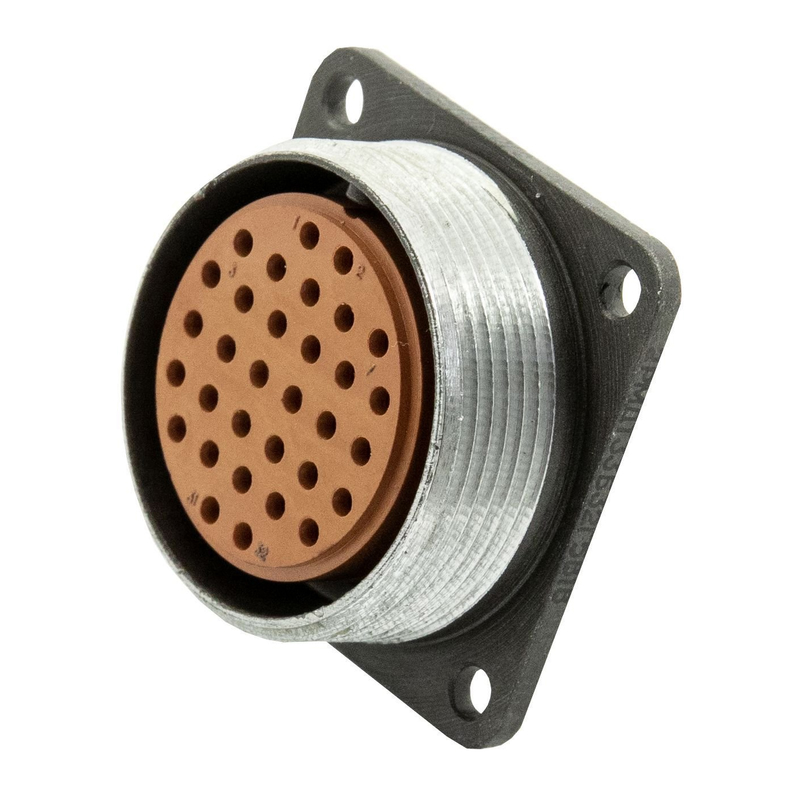

Соединитель выполнен в виде приборной вилки (БП) с 32 контактами диаметром 1,5 миллиметра. Условный размер корпуса — 33. Для подключения предусмотрен прямой патрубок (П) под неэкранированный кабель (Н). Контактная группа выполнена в сочетании контактов №5 с серебряным покрытием (В). Исполнение обеспечивает теплостойкость до плюс 100 градусов Цельсия и относится к всеклиматическому типу (В).

Расшифровка обозначения

• 2РМДТ — тип цилиндрического низкочастотного соединителя тропикоустойчивого исполнения.
• 33 — условный размер корпуса.
• БП — приборная вилка.
• Н — негерметичное исполнение.
• 32 — количество контактов.
• Г5 — сочетание контактов №5.
• В — серебряное покрытие контактов.
• 1В — теплостойкость и всеклиматическое исполнение.

Технические характеристики

Ниже приведены подтверждённые электрические и эксплуатационные параметры изделия.

• Максимальное рабочее напряжение: 560 вольт.
• Токовая нагрузка: 6 ампер на контакт, до 160 ампер суммарно.
• Сопротивление контактов: не более 2,5 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Вибрация: диапазон от 1 до 5000 герц при ускорении до 490 метров на секунду в квадрате.
• Удары: до 5000 метров на секунду в квадрате.
• Срок службы: 500 сочленений-расчленений.
• Наработка: от 1000 до 5000 часов.

Применение

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения для коммутации длинных электрических цепей. Благодаря всеклиматическому исполнению и тропикоустойчивой конструкции он подходит для эксплуатации в условиях повышенной влажности и тропического климата. Изделие выдерживает значительные вибрационные и ударные нагрузки, что позволяет использовать его в составе оборудования, подвергающегося механическим воздействиям. Негерметичное исполнение означает, что соединитель не предназначен для работы при прямом воздействии воды или в средах, требующих полной герметичности.

Условия эксплуатации и ограничения

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Кратковременный перегрев контактов допускается до плюс 180 градусов Цельсия. Учитывая негерметичное исполнение, при монтаже следует исключать прямое попадание влаги внутрь корпуса. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, однако требует аккуратности при эксплуатации в средах с агрессивными примесями.

Комплектация и сведения о производстве

Товар поставляется под наименованием 2РМДТ33БПН32Г5В1В, артикул 2628. Производитель в предоставленных данных не указан. Страна производства, сертификаты, гарантийные условия и точный состав комплекта поставки в исходных сведениях отсутствуют, поэтому не приводятся. Год выпуска, указанный в характеристиках, — 2026.
