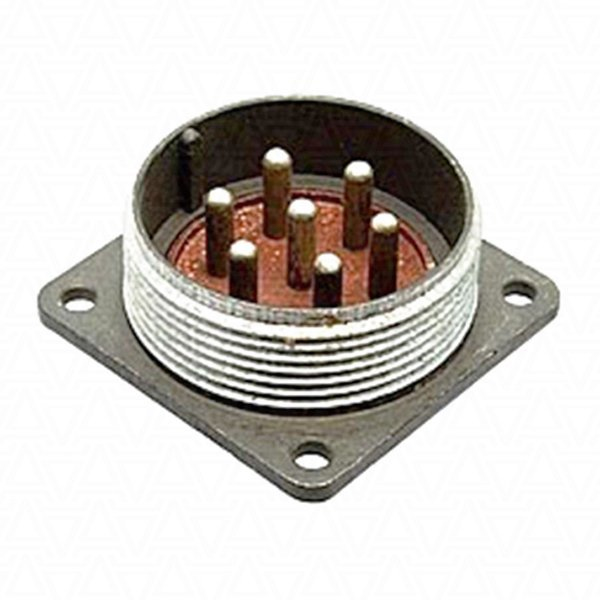

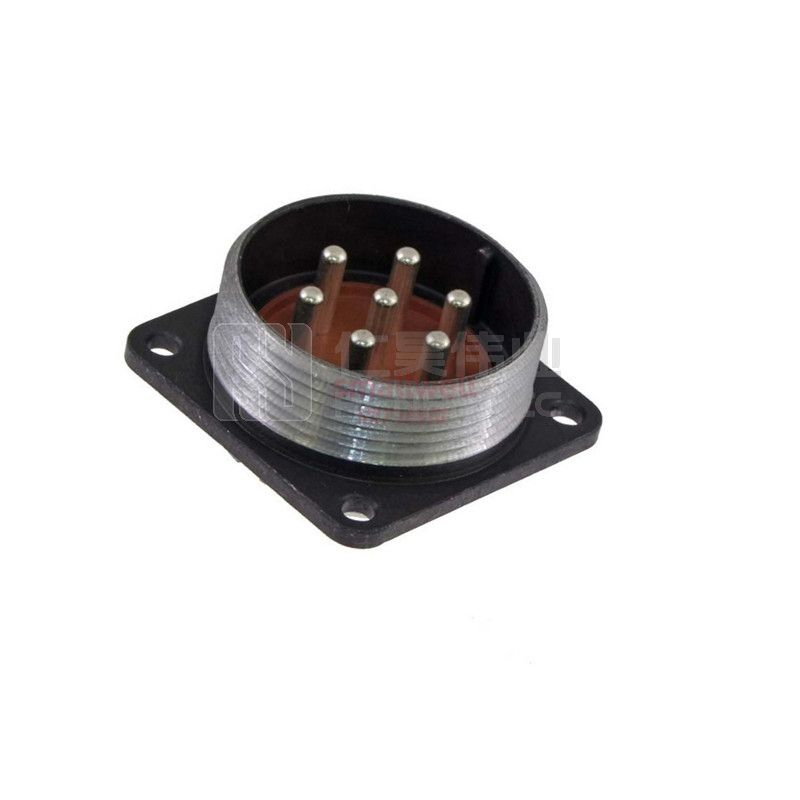

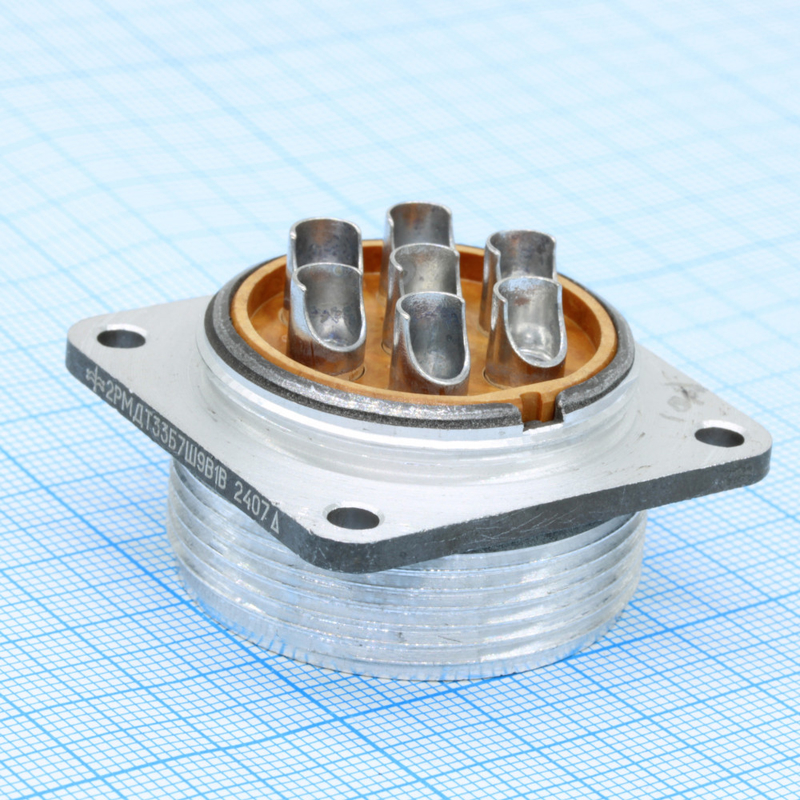

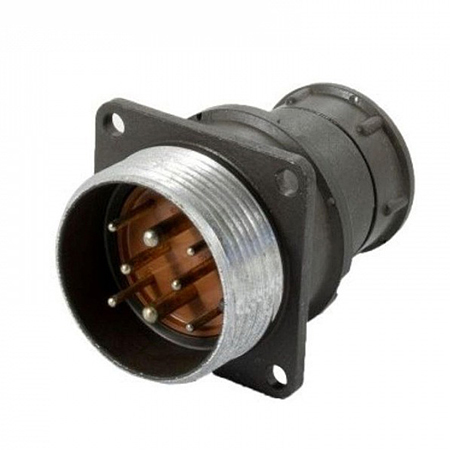

2РМДТ33БПЭ7Ш9В1В Элекон

Цена:

4550 ₽

В наличии: 10 шт.

Производитель: Элекон

Технические характеристики

2РМДТ33БПЭ7Ш9В1В — это вилка блочная цилиндрического низкочастотного разъёма производства АО «Завод Элекон». Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Block electrical plug

Разъём имеет условный размер корпуса 33, 7 контактов диаметром 3 мм (штыревые, из латуни с серебряным покрытием) и резьбовое сочленение с шагом накидной гайки M36х1,5. Корпус выполнен из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — из карболита (коричневый), поляризация одношпоночная. Габариты: 40×40×27 мм, масса 82 г, монтаж на панель пайкой.

На схеме видны расположение контактов и установочные размеры: расстояние между отверстиями 32 мм, диаметр отверстия 3,4 мм.

Разъём рассчитан на рабочее напряжение до 560 В и ток до 32 А на контакт (128 А на разъём). Интервал температур от -60 до +100 °C, климатическое исполнение В2.1, устойчив к вибрации (1-5000 Гц, 50 g), ударам (до 500 g) и влажности 98% при +40 °C. Ресурс — 500 сочленений, наработка до 175 000 ч при 80 °C.

Используется в приборной технике для внутреннего монтажа, с извлекаемыми контактами и без герметичности или патрубка. Соответствует ГОСТ или ТУ ГЕ0.364.126, часто применяется в военной и промышленной аппаратуре.

Описание

Назначение разъёма 2РМДТ33БПЭ7Ш9В1В

2РМДТ33БПЭ7Ш9В1В — это вилка блочная цилиндрического низкочастотного разъёма производства АО «Завод Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Разъём применяется для внутреннего монтажа в приборной технике, где требуется компактное и надёжное соединение с большим числом силовых контактов.

Конструкция предусматривает извлекаемые контакты и не имеет герметичности или патрубка, поэтому изделие ориентировано на использование внутри блоков и стоек, а не в условиях прямого воздействия агрессивных сред. Благодаря высокой стойкости к механическим и климатическим нагрузкам разъём часто применяется в военной и промышленной аппаратуре.

Подтверждённые особенности и характеристики

Разъём имеет условный размер корпуса 33 и оснащён 7 штыревыми контактами диаметром 3 мм. Контакты изготовлены из латуни с серебряным покрытием. Сочленение резьбовое, шаг накидной гайки M36х1,5. Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет серый. Изолятор изготовлен из карболита коричневого цвета. Поляризация одношпоночная.

Габаритные размеры составляют 40 на 40 на 27 мм, масса — 82 г. Монтаж на панель выполняется пайкой. Установочные размеры: расстояние между отверстиями 32 мм, диаметр отверстия 3,4 мм.

Рабочее напряжение: до 560 В.
Ток на контакт: до 32 А, на разъём — до 128 А.
Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
Климатическое исполнение: В2.1.
Устойчивость к вибрации: диапазон 1–5000 Гц при ускорении 50 g.
Устойчивость к ударам: до 500 g.
Влагостойкость: 98 процентов при плюс 40 градусах Цельсия.
Ресурс: 500 сочленений.
Наработка: до 175 000 часов при 80 градусах Цельсия.

Стандарты и соответствие

Изделие соответствует ГОСТ или техническим условиям ГЕ0.364.126. Указанные стандарты подтверждают применимость разъёма в ответственных областях, включая военную и промышленную аппаратуру.

Применение

Разъём 2РМДТ33БПЭ7Ш9В1В используется в приборной технике для внутреннего монтажа. Он подходит для коммутации цепей постоянного и переменного тока в составе блоков, пультов и стоек, где требуется передача значительного тока при ограниченных габаритах соединителя. Извлекаемые контакты упрощают монтаж и обслуживание.

Благоприятный температурный диапазон и стойкость к вибрации, ударам и повышенной влажности делают модель пригодной для эксплуатации в жёстких условиях. Отсутствие герметичности и патрубка означает, что разъём не предназначен для работы под давлением или в средах, требующих полной изоляции от внешней среды.
