Назначение разъёма 2РМДТ33БПЭ7Ш9В1В

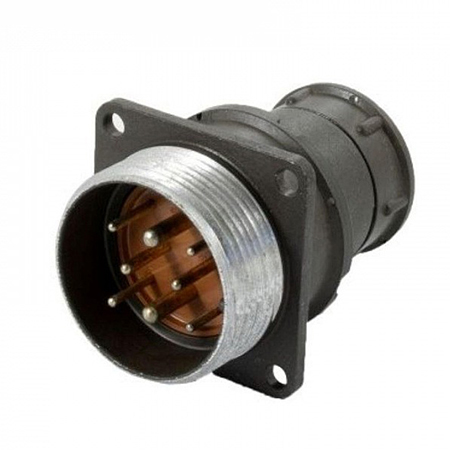

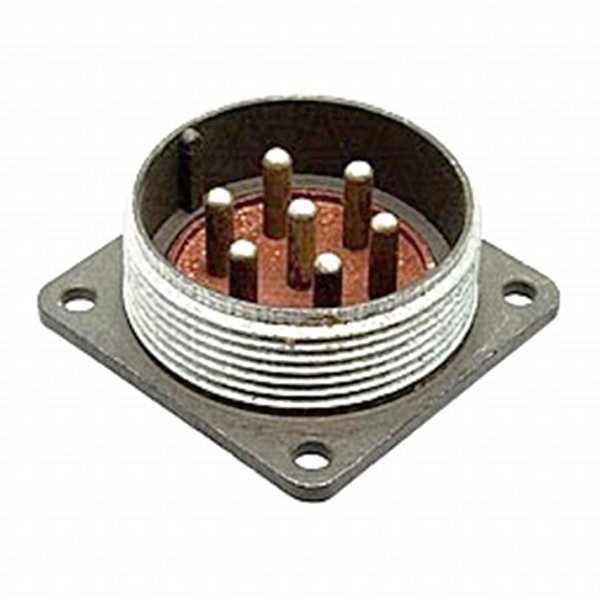

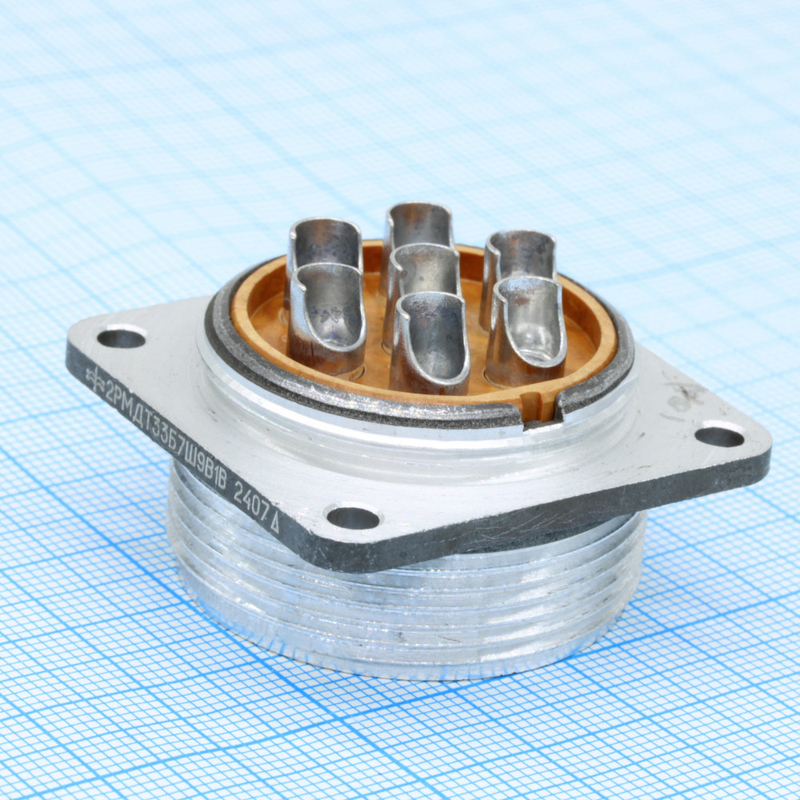

2РМДТ33БПЭ7Ш9В1В — это цилиндрический низкочастотный разъём типа «вилка» приборного (блочного) исполнения, производимый под торговой маркой Элекон. Изделие относится к серии 2РМДТ, широко применяемой в аппаратуре гражданского и специального назначения.

Разъём предназначен для соединения электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц. Модель рассчитана на эксплуатацию в составе промышленных и специальных установок, в том числе при повышенных механических нагрузках.

Подтверждённые особенности конструкции

Ниже перечислены характеристики, подтверждённые для данного исполнения.

• Условный размер корпуса — 33.
• Тип корпуса — Б (приборный, блочный), без патрубка.
• Метод сочленения с розеткой — резьбовой, с помощью накидной гайки.
• Количество контактов — 7 штыревых контактов диаметром 3 мм.
• Покрытие контактов — серебро (Ag), материал контактов — латунь, контакты извлекаемые.
• Материал корпуса — алюминиевый сплав А-22 с оксидным покрытием.
• Материал изолятора — карболит.
• Максимальное рабочее напряжение для исполнения с 7 контактами — порядка 560 В постоянного или переменного тока.
• Рабочий ток на контакт может достигать десятков ампер; общая нагрузка разъёма рассчитана на многократные амперы.
• Климатическое исполнение рассчитано на широкий диапазон температур — примерно от −60 до +100 °C — и повышенную влажность.
• Монтаж на панель выполняется через два отверстия: шаг установочных отверстий около 32 мм, диаметр отверстия около 3,4 мм.
• Электрический монтаж — пайка проводов в контактные гнёзда.
• Разъём устойчив к вибрации, ударным нагрузкам и акустическому шуму.
• Ресурс рассчитан на несколько сотен циклов сочленения-расчленения.

Применение и условия эксплуатации

Разъём 2РМДТ33БПЭ7Ш9В1В применяется там, где требуется надёжное соединение силовых и сигнальных цепей в условиях интенсивных механических воздействий. Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление, а извлекаемая конструкция контактов упрощает обслуживание и ремонт.

Приборное (блочное) исполнение корпуса без патрубка позволяет устанавливать вилку непосредственно на панель аппаратуры. Резьбовое сочленение с накидной гайкой обеспечивает плотный и виброустойчивый контакт, что важно для оборудования, работающего в условиях тряски и ударов.

Климатическое исполнение допускает работу при температурах от −60 до +100 °C и при повышенной влажности, что делает модель пригодной для жёстких условий эксплуатации. Совокупность характеристик позволяет использовать разъём в промышленных и специальных установках, включая аппаратуру гражданского и военного назначения.

Ключевые параметры

1. Артикул: 50129.
2. Категория: 2РМД.
3. Производитель: Элекон.
4. Серия: 2РМДТ.
5. Тип: вилка приборная (блочная).
6. Число контактов: 7, диаметр контакта 3 мм.
7. Покрытие контактов: серебро.
8. Материал корпуса: алюминиевый сплав А-22.
