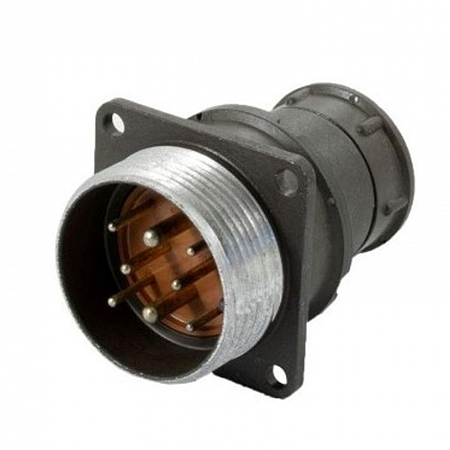

Назначение соединителя 2РМДТ33БПЭ7Ш9В1В

2РМДТ33БПЭ7Ш9В1В — цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМДТ и применяется там, где требуется надёжное механическое и электрическое соединение кабельных линий с приборами и оборудованием.

Модель представляет собой приборную вилку с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильное подключение ответной части. Такой тип соединения обеспечивает устойчивость к вибрациям и механическим нагрузкам в составе промышленной и специальной аппаратуры.

Подтверждённые особенности и технические характеристики

Конструктивные и электрические параметры соединителя определяются его маркировкой и данными изготовителя. Ниже перечислены подтверждённые характеристики изделия.

• Тип изделия: приборная вилка, корпус приборного исполнения без патрубка.
• Монтажная часть экранированная, предназначена для подключения кабеля.
• Размер корпуса: 33.
• Количество контактов: 7, индекс контактной группы Ш9.
• Покрытие контактов: серебряное, обозначено индексом В.
• Теплостойкость: до 100 градусов Цельсия.
• Сочленение резьбовое, поляризация одношпоночная.
• Монтаж внутренний, пайкой или обжимкой.
• Рабочий диапазон температур всеклиматического исполнения: от минус 60 до плюс 100 градусов Цельсия.
• Частотный диапазон рабочих цепей: до 3 МГц.

Соединители этой серии выпускались заводом «Элекон» в соответствии с техническими условиями ТУ ГЕО.364.126ТУ. Указанные параметры относятся к конструкции серии в целом и подтверждаются принятой системой обозначений 2РМДТ.

Расшифровка обозначения модели

Маркировка 2РМДТ33БПЭ7Ш9В1В построена по стандартной схеме и содержит сведения о типе, размере и исполнении изделия. Понимание обозначения помогает правильно подобрать соединитель при комплектовании аппаратуры.

1. 2РМДТ — серия цилиндрических низкочастотных соединителей.
2. 33 — размер корпуса.
3. Б — приборный корпус.
4. П — исполнение без патрубка.
5. Э — экранированная монтажная часть.
6. 7Ш9 — число контактов и тип контактной группы.
7. В — серебряное покрытие контактов.
8. 1В — дополнительные признаки исполнения, указанные изготовителем в рамках серии.

Применение и совместимость

Соединители серии 2РМДТ используются для надёжного соединения в промышленной электронике, приборостроении и военной технике. Всеклиматическое исполнение позволяет применять их в оборудовании, работающем в широком диапазоне температур, включая условия пониженных температур до минус 60 градусов Цельсия и повышенных до плюс 100 градусов Цельсия.

При подборе ответной части необходимо учитывать, что соединители данной серии не взаимосочленяемы с другими схемами 2РМТ и 2РМДТ. Для сочленения требуется ответная часть с соответствующим размером корпуса, числом контактов и типом поляризации. Монтаж выполняется внутренним способом — пайкой или обжимкой в зависимости от применяемых контактных элементов и требований к сборке жгута.

Изделие поставляется как отдельный соединитель; сведения о комплектации, стране производства, гарантийных обязательствах и сертификатах в предоставленных данных отсутствуют. Год, указанный в характеристиках, — 2026.
