Назначение разъёма 2РМДТ33БПЭ7Г9В1В

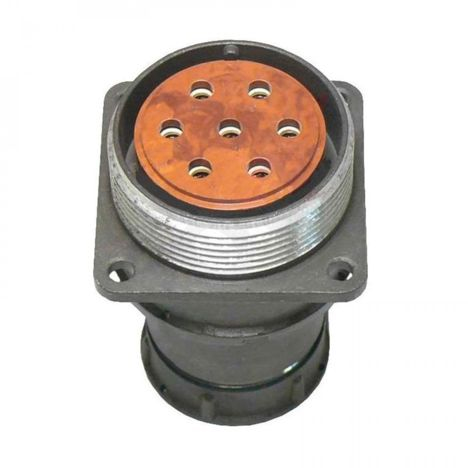

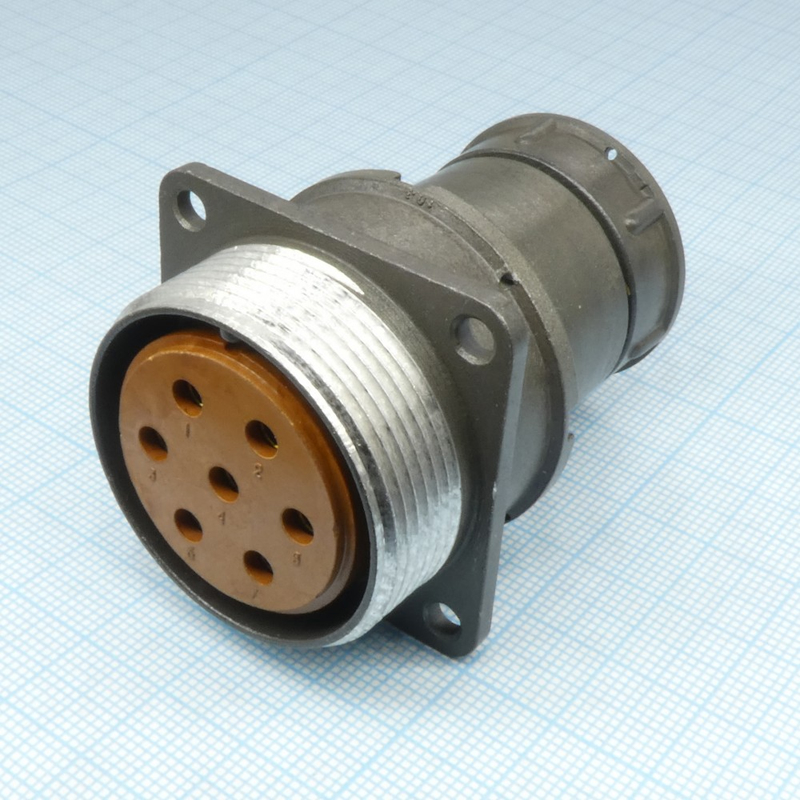

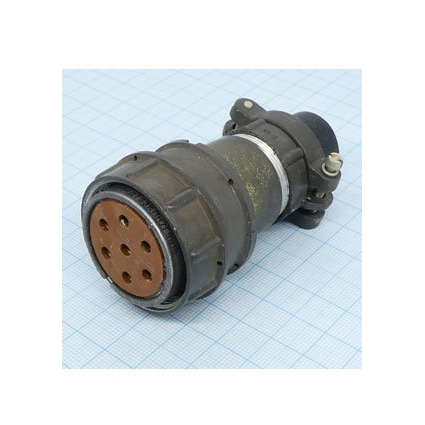

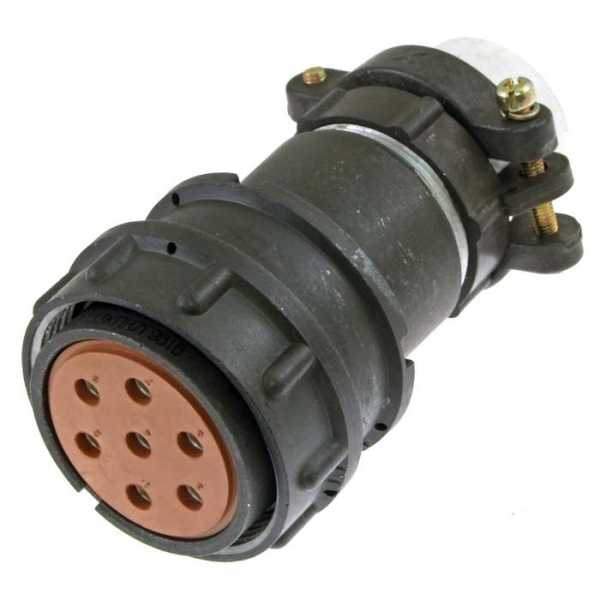

2РМДТ33БПЭ7Г9В1В — это цилиндрический низкочастотный электрический разъём производства завода «Элекон», выполненный в виде блочной приборной розетки. Изделие входит в серию 2РМДТ, предназначенную для надёжного соединения электрических цепей в приборах и оборудовании. Разъём применяется там, где требуется стабильная передача сигнала и питания во внутренних цепях, а также устойчивость к воздействию внешних факторов.

Конструкция рассчитана на работу в составе блоков и панелей приборов, поэтому монтаж выполняется пайкой непосредственно на панель. Резьбовое сочленение обеспечивает плотное и надёжное соединение ответных частей, исключая самопроизвольное разъединение при вибрации и механических нагрузках.

Подтверждённые особенности и технические характеристики

Разъём имеет условный размер корпуса 33 и оснащён 7 контактами диаметром 3 мм. Контакты изготовлены из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрического контакта. Корпус выполнен из алюминиевого сплава с оксидированием, цвет покрытия — серый. Изолятор изготовлен из карболита коричневого цвета.

Сочленение резьбовое, поляризация одношпоночная, что предотвращает неправильное подключение. Накидная гайка имеет резьбу M36 на 1,5 мм, диаметр установочного отверстия составляет 3,4 мм. Габаритные размеры изделия — примерно 40 на 40 на 27 мм.

Электрические и эксплуатационные параметры:

• рабочий диапазон частот — до 3 МГц;
• сопротивление изоляции — 5000 МОм;
• климатическое исполнение — всеклиматическое (В2.1);
• интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• допустимая влажность — до 98 процентов при температуре плюс 40 градусов Цельсия;
• устойчивость к вибрации — диапазон от 1 до 5000 Гц при ускорении до 50 g;
• устойчивость к ударам — до 500 g;
• ресурс — 500 сочленений-расчленений;
• наработка на отказ — от 1000 до 175 000 часов в зависимости от условий эксплуатации.

Изделие производится по техническим условиям ТУ ГЕ0.364.126. Разъём поддерживает работу с экранированием, что важно для защиты цепей от помех.

Применение и условия эксплуатации

Разъём 2РМДТ33БПЭ7Г9В1В используется во внутренних цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря экранированию и всеклиматическому исполнению он востребован в оборудовании, где требуется герметичность или тропикоустойчивость. Высокая устойчивость к вибрации и ударам делает его пригодным для приборов, работающих в жёстких механических условиях.

Области применения включают:

1. приборы и блоки радиоэлектронной аппаратуры;
2. оборудование с повышенными требованиями к климатической стойкости;
3. системы, где необходима надёжная коммутация цепей питания и сигнала;
4. устройства, подверженные вибрационным и ударным нагрузкам.

Монтаж производится пайкой на панель, что обеспечивает прочное механическое крепление и надёжный электрический контакт. Резьбовое соединение с одношпоночной поляризацией упрощает сборку и снижает риск ошибок при подключении.

Ключевые параметры кратко

• производитель — «Элекон»;
• категория — 2РМД;
• тип — розетка блочная приборная цилиндрическая низкочастотная;
• число контактов — 7;
• диаметр контактов — 3 мм;
• покрытие контактов — серебро;
• материал контактов — латунь;
• корпус — алюминиевый сплав, оксидирование, серый цвет;
• изолятор — карболит, коричневый цвет;
• условный размер корпуса — 33;
• резьба накидной гайки — M36 на 1,5 мм;
• диаметр установочного отверстия — 3,4 мм;
• габариты — около 40 на 40 на 27 мм;
• монтаж — пайка на панель;
• технические условия — ТУ ГЕ0.364.126.

Изделие сочетает компактные размеры, стойкость к широкому спектру климатических и механических воздействий и надёжное резьбовое соединение, что делает его подходящим для ответственных применений в приборостроении и радиоэлектронике.
