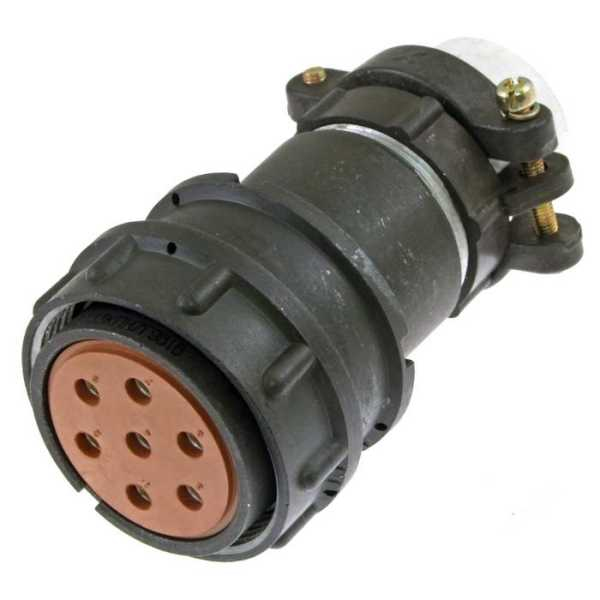

Назначение разъема 2РМДТ33БПЭ7Г9В1В

2РМДТ33БПЭ7Г9В1В — это цилиндрический электрический разъем, выполнml, вилка, предназначенный для надежного соединения в электрических цепях. Изделие относится к серии 2РМДТ, объединяющей соединители, рассчитанные на эксплуатацию в ответственных условиях с повышенными требованиями к вибро- и ударостойкости, герметичности и защите от электромагнитных помех.

Разъем применяется во внутренних электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря экранированному исполнению и всеклиматическому варианту изготовления он востребован там, где необходима стабильная передача сигнала и питания при воздействии вибрации, влаги, пыли и перепадов температур.

Подтвержденные особенности конструкции

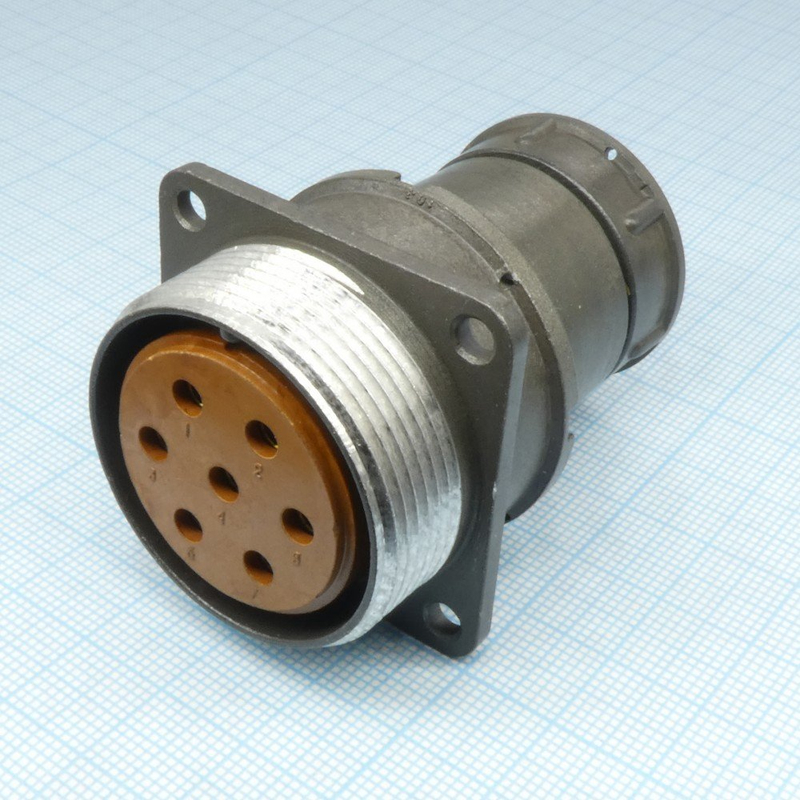

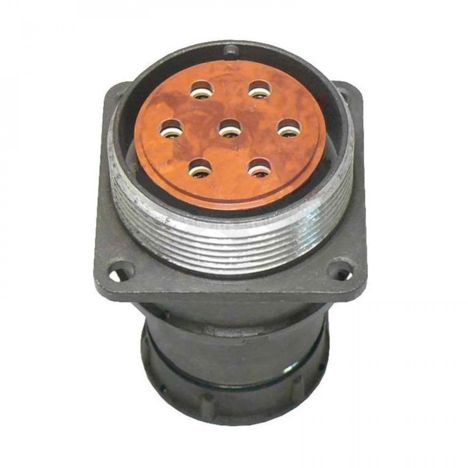

Модель имеет корпус размером 33, приборный тип Б, прямой патрубок П и гайку Э, предназначенную для экранированного кабеля. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное соединение ответных частей. Монтаж внутренний — пайка или объемный, с установкой на панель или в корпус оборудования.

Контакты выполнены с серебряным покрытием Г9В, количество контактов — 7. Всеклиматическое исполнение 1В обеспечивает надежную работу в широком диапазоне температур и влажности. Наличие специальной гайки для экранированного кабеля дает защиту от электромагнитных помех, а конструкция корпуса обеспечивает защиту контактов от пыли, влаги и агрессивных сред.

Основные технические характеристики

• Тип соединителя: цилиндрический электрический разъем, вилка.
• Серия: 2РМДТ.
• Размер корпуса: 33.
• Количество контактов: 7.
• Тип корпуса: приборный, тип Б.
• Тип патрубка: прямой.
• Тип гайки: для экранированного кабеля, тип Э.
• Покрытие контактов: серебро, Г9В.
• Климатическое исполнение: всеклиматическое, 1В.
• Тип сочленения: резьбовое.
• Тип поляризации: одношпоночная.
• Тип монтажа: внутренний, пайка или объемный.
• Экранирование: присутствует.

Области применения

Благодаря экранированию, герметичности и всеклиматическому исполнению разъем 2РМДТ33БПЭ7Г9В1В находит применение в авиационной и космической технике, где он используется для подключения датчиков, систем управления и бортового оборудования. В промышленной автоматизации изделие применяется в системах управления станками, робототехнических комплексах и измерительной аппаратуре, работающей в условиях повышенной вибрации и загрязнений.

В военной технике разъем востребован в различных видах вооружения и военной аппаратуры, где требуются высокие эксплуатационные характеристики и устойчивость к экстремальным условиям. В медицинском оборудовании он обеспечивает стабильную работу критически важных систем, а в телекоммуникационных системах применяется для передачи высокочастотных сигналов с защитой от помех.

Условия эксплуатации и монтажа

Резьбовое сочленение обеспечивает высокую вибро- и ударостойкость соединения, что особенно важно для подвижных объектов и техники, подверженной механическим нагрузкам. Одношпоночная поляризация гарантирует правильную стыковку и предотвращает повреждение контактов при ошибочном подключении.

Внутренний монтаж позволяет устанавливать разъем на панель или внутрь корпуса оборудования, а пайка или объемный монтаж обеспечивают надежное электрическое соединение с проводниками. Всеклиматическое исполнение 1В допускает эксплуатацию в широком диапазоне температур и при повышенной влажности.

Производство подобных соединителей, включая модели серии 2РМДТ33, выпускал завод «Элекон». Конкретные данные по датам серийного выпуска данной модификации подтверждаются в технической документации производителя.
