2РМДТ33БПЭ32Ш5В1В 2017г Элекон

Цена:

3900 ₽

В наличии: 39 шт.

Производитель: Элекон

Технические характеристики

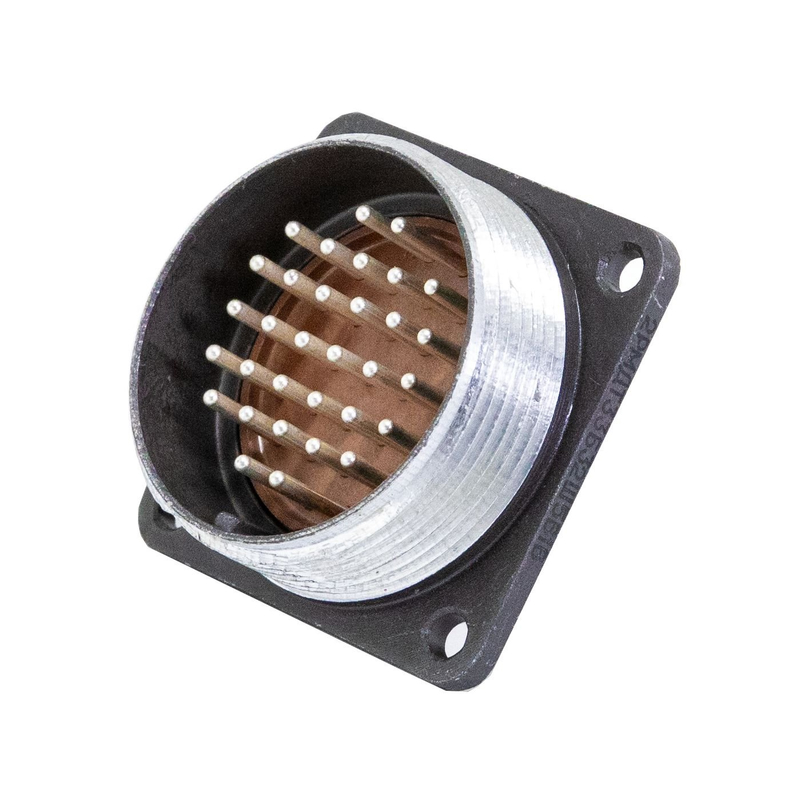

2РМДТ33БПЭ32Ш5В1В от Элекон — это цилиндрический низкочастотный электрический разъём (вилка) серии 2РМДТ, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Он имеет блочный корпус диаметром 33 мм, 32 контакта диаметром 1,5 мм с серебряным покрытием, резьбовое сочленение и монтаж методом обжимки. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 6 А, а рабочая частота — до 3 МГц. Сопротивление изоляции не менее 5000 МОм, усилие расчленения — до 294 Н.

Разъём рассчитан на интервал температур от -60 до +100°C (с кратковременным нагревом до +150°C), атмосферное давление от 133 Па и срок службы до 25 лет с наработкой не менее 5000 часов. Климатическое исполнение — УХЛ или В, подходит для негерметичных соединений длинных цепей.

Используется в приборах для внутренних соединений, включая пульт управления и электрошкафы, благодаря извлекаемым контактам и высокой механической прочности. Производитель Элекон обеспечивает приемку ОТК или ВП по соответствующим ТУ.

Описание

Назначение разъёма 2РМДТ33БПЭ32Ш5В1В

2РМДТ33БПЭ32Ш5В1В от производителя Элекон представляет собой цилиндрический низкочастотный электрический разъём серии 2РМДТ, выполненный в виде вилки. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется стабильная передача сигнала и питания при воздействии механических нагрузок и перепадов температур.

Разъём относится к категории 2РМ и применяется для негерметичных соединений длинных цепей, обеспечивая удобство монтажа и обслуживания за счёт извлекаемых контактов и блочной конструкции корпуса. Артикул изделия — 50126.

Конструктивные и технические особенности

Корпус разъёма имеет блочное исполнение диаметром 33 миллиметра, что определяет его компактность и удобство компоновки в ограниченном пространстве приборов. Соединение частей разъёма осуществляется резьбовым способом, что обеспечивает механическую прочность и устойчивость к вибрациям.

Монтаж выполняется методом обжимки, что упрощает сборку и повышает надёжность контактного соединения. Контакты изготовлены с серебряным покрытием, что снижает переходное сопротивление и улучшает проводимость.

Основные электрические параметры

Число контактов — 32.
Диаметр контактов — 1,5 миллиметра.
Максимальное рабочее напряжение — до 560 вольт.
Токовая нагрузка на контакт — до 6 ампер.
Рабочая частота — до 3 мегагерц.
Сопротивление изоляции — не менее 5000 мегаом.
Усилие расчленения — до 294 ньютонов.

Условия эксплуатации и применение

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, с допусканием кратковременного нагрева до плюс 150 градусов Цельсия. Минимальное атмосферное давление эксплуатации составляет 133 паскаля, что позволяет использовать изделие в составе аппаратуры, работающей в условиях разряжённой среды.

Климатическое исполнение — УХЛ или В. Срок службы изделия достигает 25 лет, а наработка составляет не менее 5000 часов.

Области применения

Внутренние соединения в приборах и радиоэлектронной аппаратуре.
Пульты управления и электрошкафы.
Радиотехнические устройства, требующие негерметичного соединения длинных цепей.

Благодаря извлекаемым контактам и высокой механической прочности разъём удобен для монтажа и последующего ремонта. Производитель Элекон обеспечивает приёмку изделия по ОТК или ВП в соответствии с действующими техническими условиями. Год выпуска — 2017.
