Назначение разъема 2РМДТ33БПЭ32Г5В1В

Разъем 2РМДТ33БПЭ32Г5В1В производства предприятия «Элекон» (Россия) — это цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Основное назначение изделия — обеспечение надежного электрического соединения многожильных кабелей и блоков приборов в промышленной и специальной аппаратуре.

Артикул позиции — 50125, категория — 2РМД. Разъем относится к негерметичным низкочастотным соединителям внутреннего объемного монтажа, для которых характерны надежная механическая фиксация сочлененного положения и удобство замены отдельных контактов при обслуживании.

Конструктивные особенности

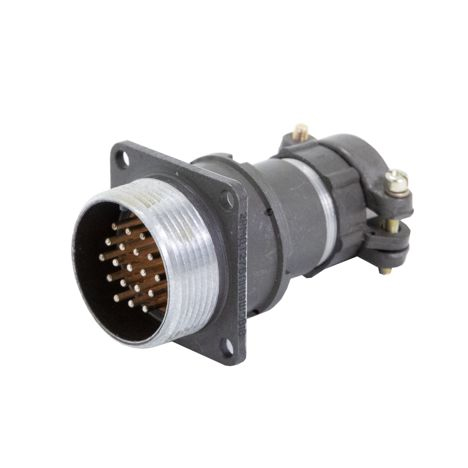

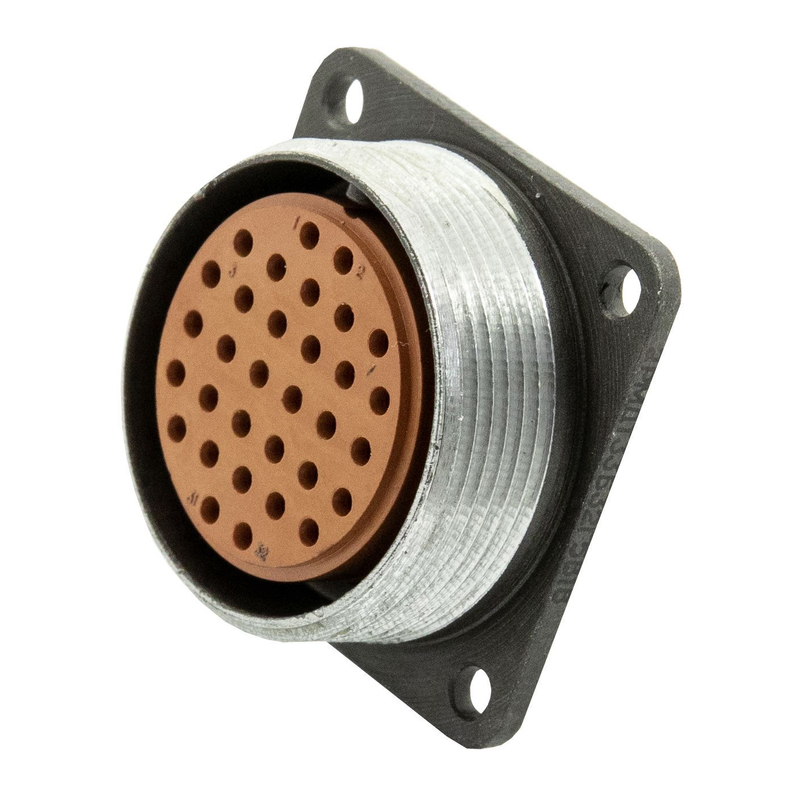

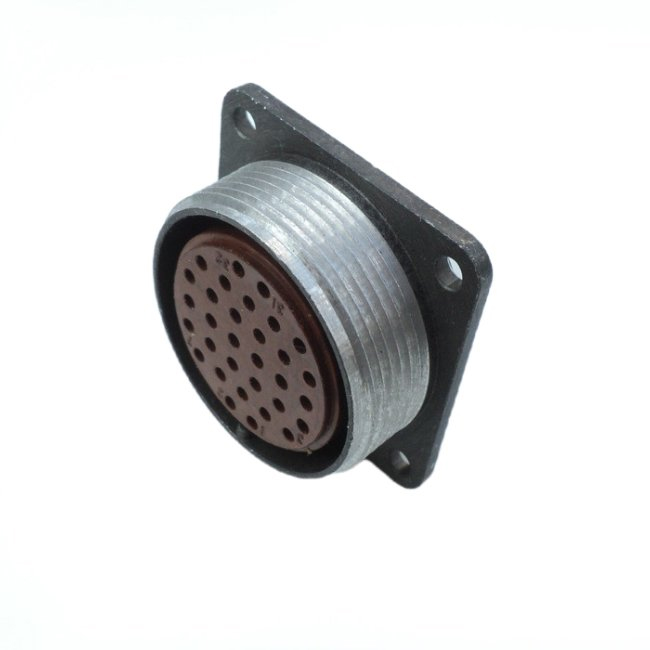

Данная модель представляет собой приборную розетку, в некоторых источниках встречается маркировка как розетка без патрубка. Конструкция рассчитана на монтаж непосредственно на панель или в корпус прибора, без применения дополнительного гибкого шланга-патрубка.

• Корпус цилиндрической формы, посадочный диаметр — 33 мм.
• Число контактов — 32, диаметр каждого контакта около 1,5 мм.
• Контакты выполнены извлекаемыми из корпуса, что упрощает ремонт и замену без демонтажа всего соединителя.
• Тип исполнения — приборная розетка внутреннего объемного монтажа, без патрубка для шланга.

Технические характеристики

Электрические и эксплуатационные параметры разъема рассчитаны на работу в ответственных электронных системах и условиях с перепадами температур и повышенной влажностью. Ниже приведены подтвержденные значения.

• Максимальное рабочее напряжение — до 560 В постоянного и переменного тока.
• Допустимый ток на каждый контакт — порядка 6 А.
• Суммарный ток по всем контактам — до 160 А в зависимости от конструкции соединителя.
• Рабочий диапазон температур — обычно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Применение и совместимость

Разъем 2РМДТ33БПЭ32Г5В1В применяется для соединения многожильных кабелей и блоков приборов в промышленных шкафах, радиоэлектронной аппаратуре и измерительных приборах. Благодаря широкому температурному диапазону и стойкости к влажности он подходит для эксплуатации в условиях резких перепадов температур.

Изделие соответствует техническим условиям ГЕ0.364.126 ТУ. Производитель — предприятие «Элекон», страна производства — Россия. Серия 2РМДТ ориентирована на промышленные и ответственные электронные системы, где важны надежная механическая фиксация и возможность оперативного обслуживания контактной группы.

При подборе разъема для конкретной техники — промышленных шкафов, радиоэлектроники или измерительных приборов — следует учитывать способ монтажа на панель, число задействованных контактов и суммарную токовую нагрузку на соединитель.
