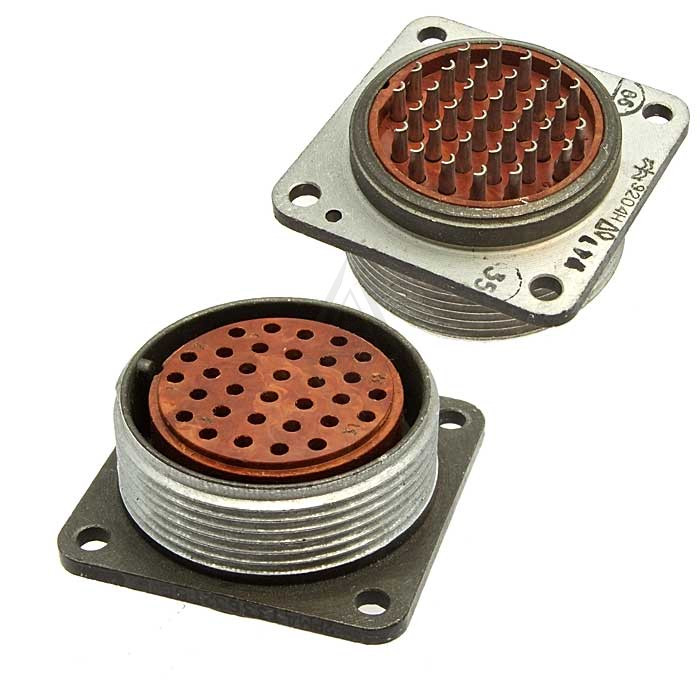

Назначение соединителя 2РМДТ33БПЭ32Г5В1В

Соединитель 2РМДТ33БПЭ32Г5В1В относится к серии 2РМД — цилиндрических низкочастотных негерметичных разъемов. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъем применяется в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения, где требуется надежная коммутация цепей в условиях экстремальных температур и повышенной влажности.

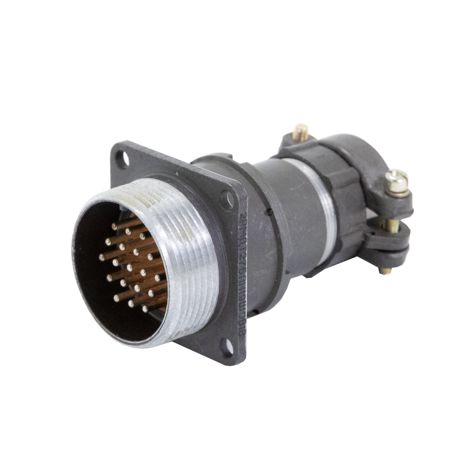

Модификация представляет собой розетку блочного (приборного) исполнения с прямым патрубком под экранированный кабель. Такое конструктивное решение позволяет монтировать соединитель непосредственно на корпусе прибора или блока, а патрубок с гайкой обеспечивает фиксацию экранирующей оплетки кабеля и защиту от электромагнитных помех.

Подтвержденные технические характеристики

Ниже перечислены параметры, заявленные для данной модели. Значения приведены без округлений и допущений.

• Тип разъема: низкочастотный цилиндрический негерметичный.
• Корпус: блочный (приборный), с прямым патрубком для экранированного кабеля.
• Часть соединителя: розетка.
• Количество контактов: 32.
• Покрытие контактов: серебро.
• Рабочее напряжение: до 560 В в зависимости от конкретного исполнения.
• Частотный диапазон: до 3 МГц.
• Максимальная суммарная нагрузка: 120 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.

Расшифровка обозначения 2РМДТ33БПЭ32Г5В1В

Маркировка изделия построена по отраслевой системе обозначений и содержит сведения о конструкции и электрических параметрах разъема.

1. 2РМДТ — тип соединителя.
2. 33 — условный размер корпуса.
3. Б — блочный корпус.
4. П — прямой патрубок.
5. Э — гайка для экранированного кабеля.
6. 32 — количество контактов.
7. Г — розетка.
8. 5 — обозначение сочетания контактов.
9. В — покрытие контактов серебром.
10. 1В1В — дополнительная часть обозначения, уточняющая исполнение.

Применение и условия эксплуатации

Соединитель 2РМДТ33БПЭ32Г5В1В используется в блоках и узлах радиоэлектронной аппаратуры, где необходима разъемная коммутация цепей с частотой сигнала до 3 МГц и напряжением до 560 В. Благодаря негерметичному исполнению разъем подходит для работы в отапливаемых и неотапливаемых помещениях, под навесом, а также в составе наземной и бортовой аппаратуры при условии защиты от прямого воздействия влаги.

Блочный корпус с прямым патрубком упрощает монтаж на приборной панели и обеспечивает подключение экранированного кабеля, что важно для снижения уровня помех в цепях с широким спектром сигналов. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при многократных сочленениях.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие в жестких климатических условиях. Минимальная наработка 5000 часов и срок сохраняемости 25 лет подтверждают расчет на длительный срок службы при соблюдении правил хранения и эксплуатации.
