Назначение розетки 2РМДТ33БПЭ32Г5В1В

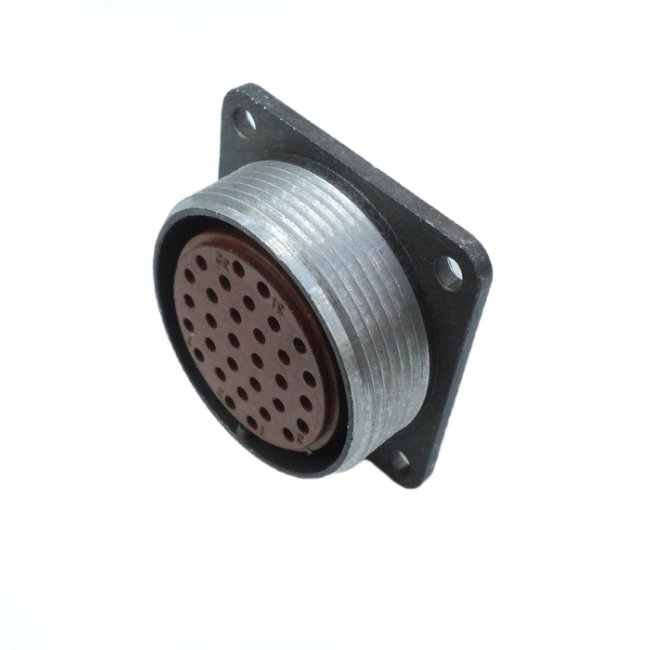

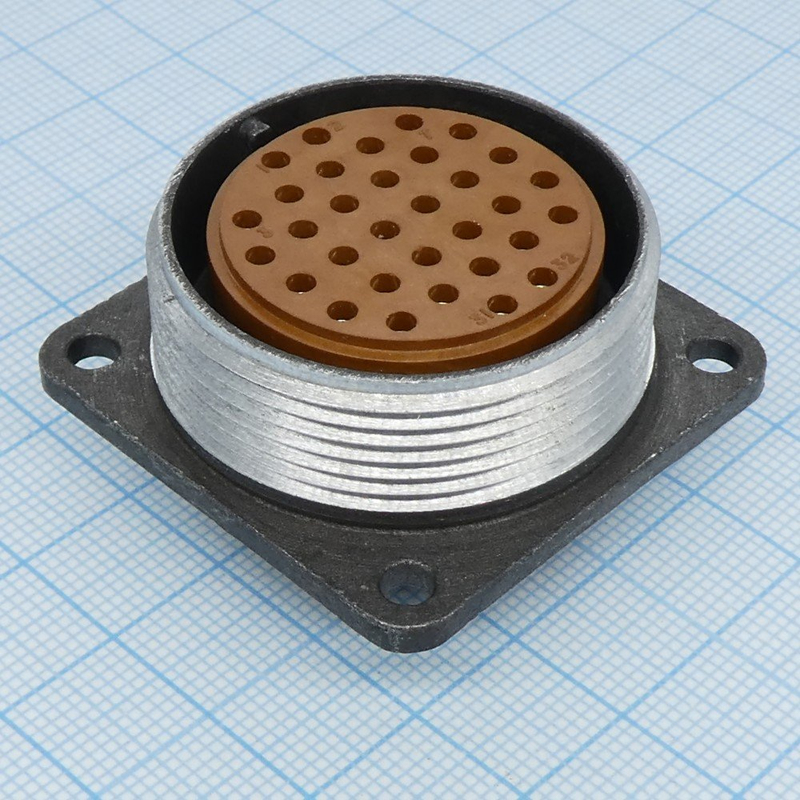

Розетка 2РМДТ33БПЭ32Г5В1В представляет собой блочный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в различных узлах и блоках радиоэлектронной аппаратуры, где требуется надёжное электрическое соединение при воздействии климатических и механических факторов.

Артикул товара — 2637. Категория — 2РМД. Конструкция относится к блочному типу корпуса, что позволяет устанавливать розетку непосредственно на блоки и панели аппаратуры. Розетка содержит гнездовые контакты, то есть является ответной частью соединителя.

Расшифровка условного обозначения

Обозначение 2РМДТ33БПЭ32Г5В1В построено по стандартной схеме и содержит полную информацию о конструктивных и электрических параметрах изделия.

• 2РМДТ — тип соединителя.
• 33 — условный размер корпуса.
• Б — блочный тип корпуса.
• П — прямой тип патрубка.
• Э — гайка патрубка для экранированного кабеля.
• 32 — количество контактов.
• Г — розетка (гнездо).
• 5 — все контакты диаметром 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100 градусов Цельсия.
• В — климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1).

Электрические параметры

Соединитель рассчитан на следующие подтверждённые электрические характеристики.

• Токовая нагрузка на одиночный контакт — 6 А.
• Максимальная суммарная нагрузка — до 160 А.
• Максимальное рабочее напряжение — 560 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Все 32 контакта имеют диаметр 1,5 мм и серебряное покрытие, что обеспечивает стабильное переходное сопротивление и подходит для передачи сигналов в цепях с частотой до 3 МГц.

Условия эксплуатации

Розетка предназначена для работы в широком диапазоне температур и при повышенной влажности.

• Температура среды — от минус 60 до плюс 100 градусов Цельсия.
• Смена температур — от минус 60 до плюс 180 градусов Цельсия.
• Относительная влажность при плюс 35 градусах Цельсия — до 98 процентов.

Механические характеристики и применение

Минимальная наработка изделия составляет не менее 1000 часов. Ресурс по количеству сочленений и расчленений — до 500 раз. Гарантийный срок хранения — 15 лет.

Розетка 2РМДТ33БПЭ32Г5В1В применяется в радиоэлектронной аппаратуре и других устройствах, требующих надёжного соединения в условиях различных климатических факторов и механических воздействий. Блочное исполнение корпуса, прямой патрубок с гайкой для экранированного кабеля и всеклиматическое исполнение В2.1 делают её пригодной для эксплуатации в составе стационарной и подвижной аппаратуры.
