Назначение разъема 2РМДТ33Б7Ш9В1В

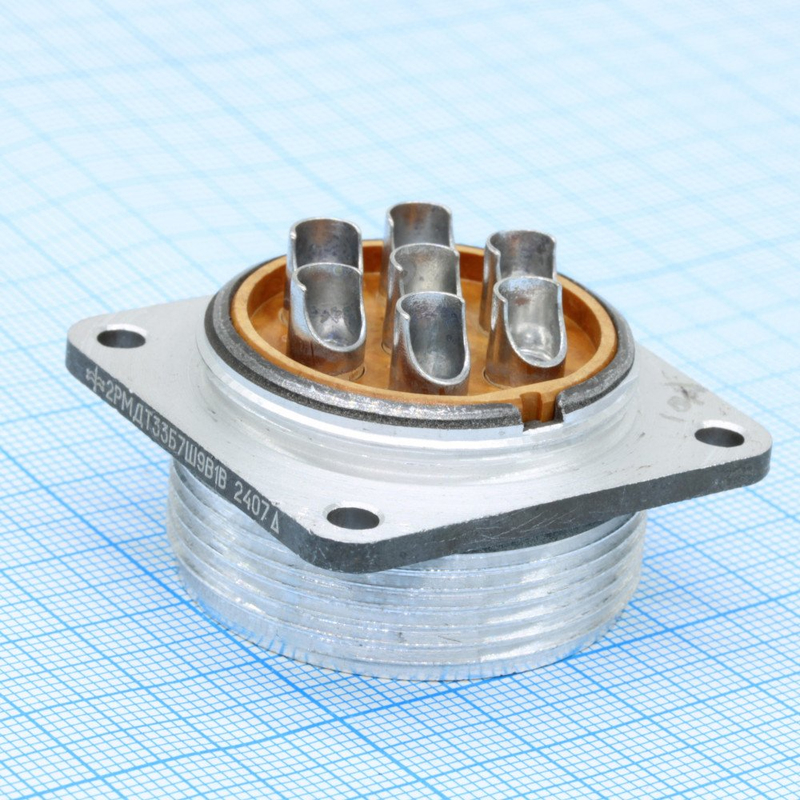

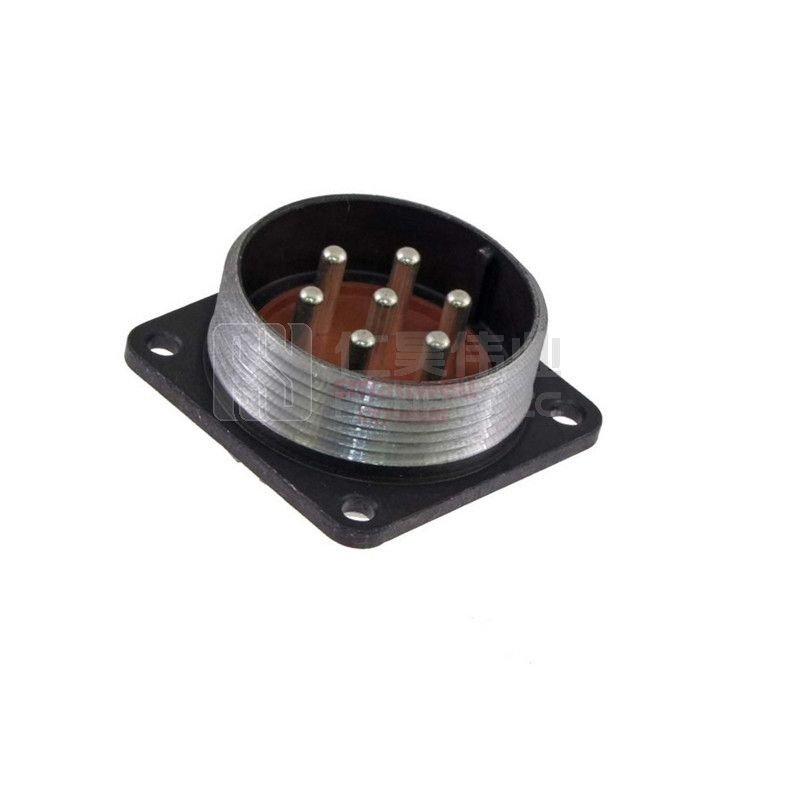

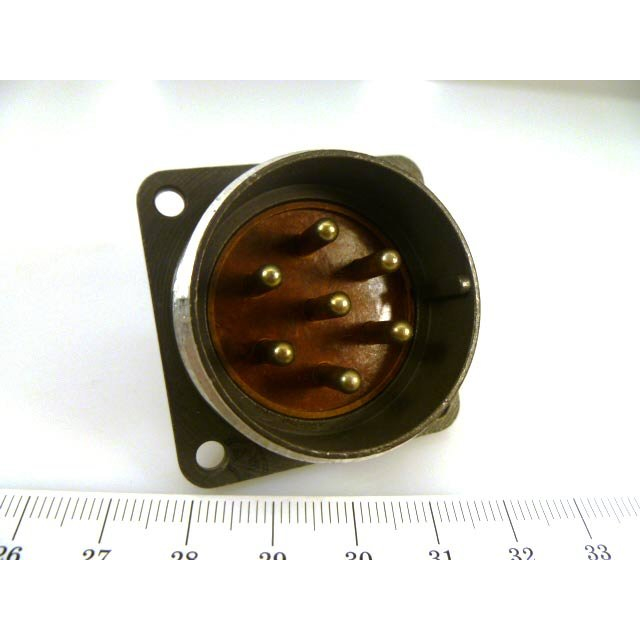

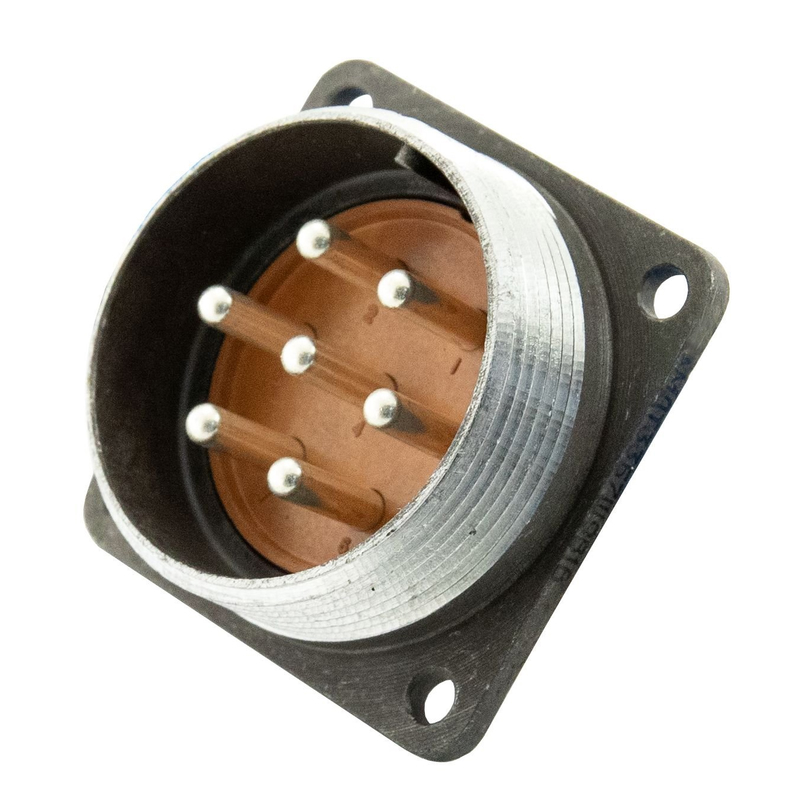

Разъем 2РМДТ33Б7Ш9В1В представляет собой цилиндрический низкочастотный негерметичный разъем-вилку серии 2РМДТ производства предприятия «Элекон». Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Основная область применения — внутренний объемный монтаж приборов, распределительных устройств и блоков коммутации, где требуется надежное механическое и электрическое сочленение ответных частей.

Конструкция относится к блочному типу исполнения, что позволяет устанавливать вилку непосредственно на панель или в корпус аппаратуры без дополнительного кожуха. Такое решение характерно для бортовой, промышленной и специальной техники, эксплуатируемой в жестких условиях.

Подтвержденные технические особенности

Ниже перечислены характеристики, заявленные для данной модели и подтверждаемые типовым исполнением серии 2РМДТ с индексом «В» (всеклиматическое исполнение).

• Тип корпуса — блочный металлический, без кожуха, посадочный диаметр 33 мм.
• Количество контактов — 7 штук, диаметр каждого контакта 3 мм, без патрубка.
• Номинальное рабочее напряжение — до 560 В постоянного и переменного тока.
• Допустимая токовая нагрузка — до 32 А на контакт диаметром 3 мм, суммарный ток на соединитель — до 128 А.
• Сопротивление контактов — порядка 0,8–2,5 мОм в зависимости от ревизии и исполнения.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — обычно от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость конструкции — до 100 градусов Цельсия.
• Габаритные размеры блочного корпуса — около 40 на 40 на 25 мм.
• Масса — порядка 38–40 г.
• Минимальная гарантированная наработка — около 1000 часов.
• Допустимое число циклов сочленения-расчленения — до 500.
• Гарантийный срок хранения — до 15 лет.

Все перечисленные параметры относятся к электрическим и эксплуатационным свойствам соединителя и не зависят от варианта приемки, указанного в сопроводительной документации.

Условия эксплуатации и устойчивость к внешним воздействиям

Индекс «В» в обозначении указывает на всеклиматическое исполнение. Разъем рассчитан на работу при вибрации, ударных нагрузках и повышенной влажности, что типично для бортовых и промышленных применений. Сочетание металлического блочного корпуса и семи силовых контактов диаметром 3 мм позволяет использовать изделие как в силовых, так и в коммутационных цепях в пределах указанных токов и напряжений.

Негерметичное исполнение означает, что разъем не предназначен для работы под избыточным давлением или в среде с прямым воздействием жидкостей; его применение ориентировано на внутренний монтаж внутри приборов и шкафов.

Приемка «ОТК» и комплектация

Формулировка «приемка ОТК» означает, что изделие поставлено после прохождения заводского входного контроля и соответствует требованиям технических условий. При этом маркировка или комплектация может отличаться от стандартной розничной поставки. Поставляется в заводской упаковке. Год выпуска, указанный в карточке товара, — 2025.

Такие экземпляры обычно используются в составе крупных комплектующих поставок или монтажных блоков, а не как отдельные розничные единицы. Артикул изделия — 20218, категория — 2РМД, производитель — «Элекон».

Области применения

Разъем 2РМДТ33Б7Ш9В1В востребован в следующих направлениях:

1. Внутренний объемный монтаж приборов и распределительных устройств.
2. Коммутация силовых цепей постоянного и переменного тока частотой до 3 МГц.
3. Бортовые и промышленные системы, работающие в условиях вибрации, ударов и повышенной влажности.
4. Сборка монтажных блоков и крупных комплектующих поставок, где требуется приемка ОТК.

Перед монтажом рекомендуется проверить соответствие количества контактов, посадочного диаметра и электрических параметров требованиям конкретного изделия.
