Назначение изделия

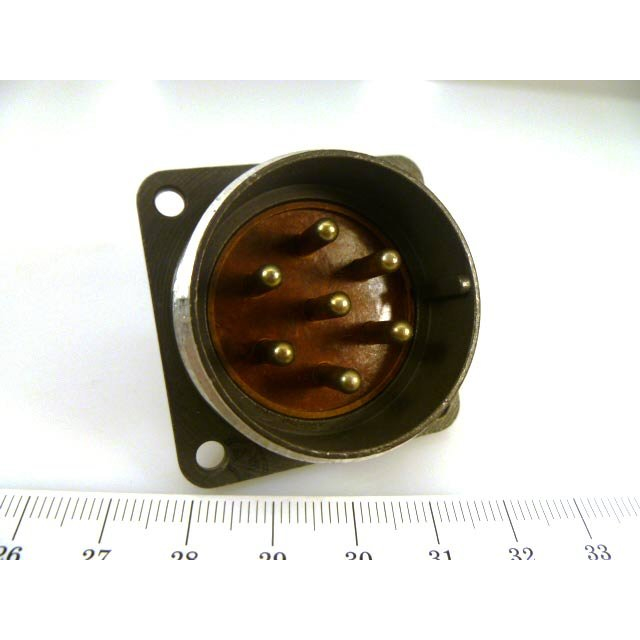

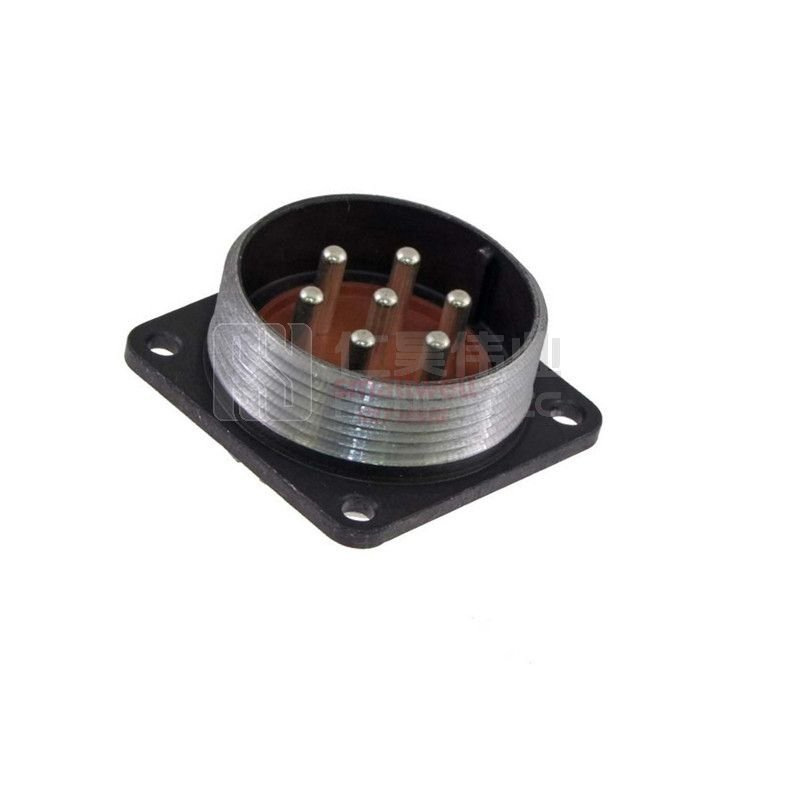

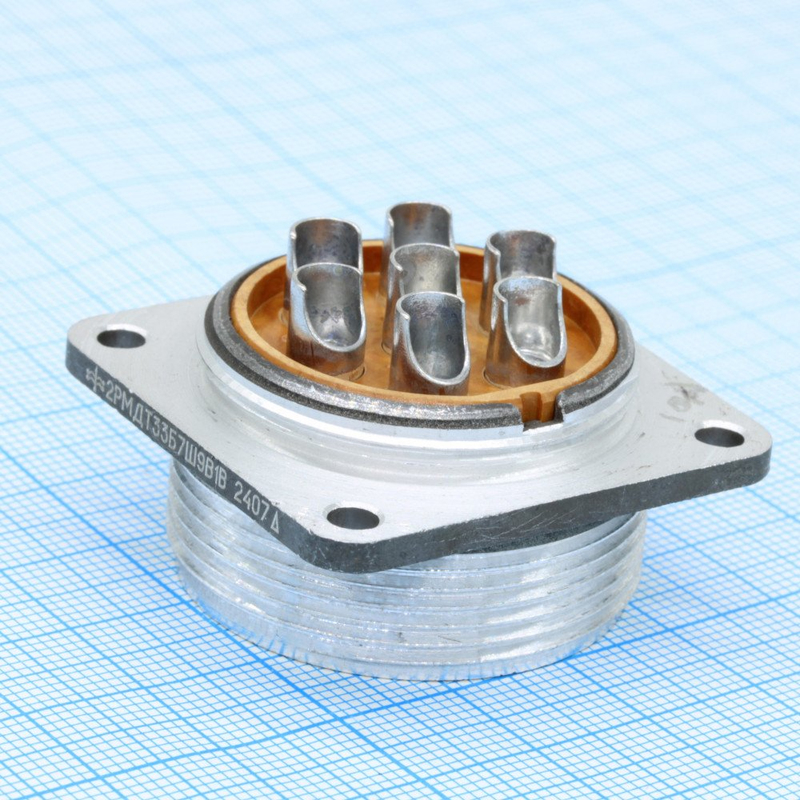

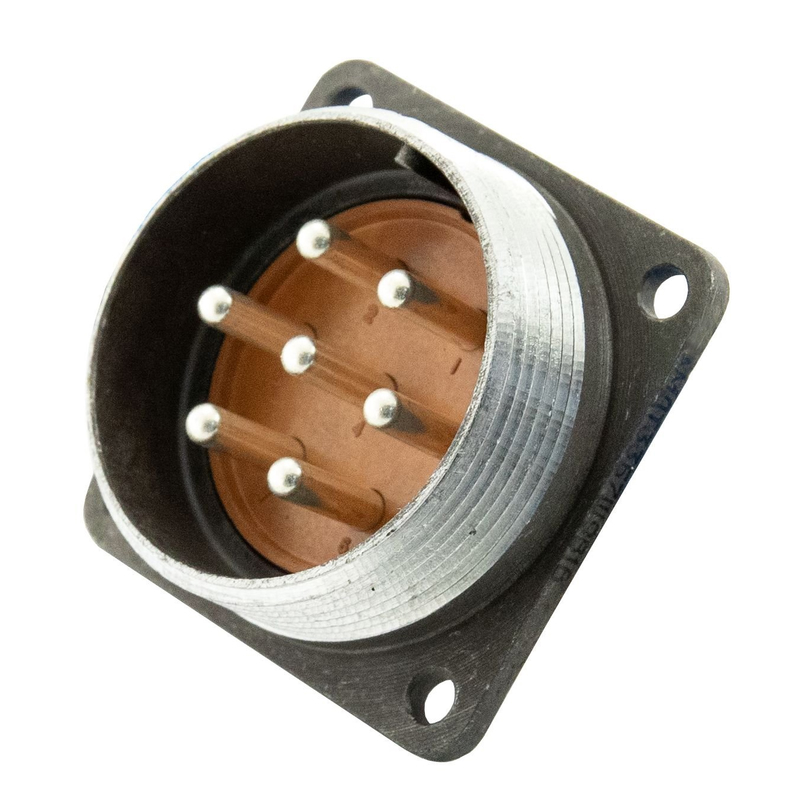

2РМДТ33Б7Ш9В1В — это приборная (блочная) вилка из серии цилиндрических низкочастотных разъёмов 2РМДТ, выпускаемая под маркой «Элекон». Изделие предназначено для разъёмного соединения силовых и слаботочных электрических линий в аппаратуре электротехнического и радиоэлектронного типа. Вилка работает в цепях постоянного и переменного тока с частотой до 3 МГц и применяется там, где требуется компактное, надёжное и ремонтопригодное соединение с высокой токовой нагрузкой.

Отметка «ОТК» в обозначении товара означает, что изделие прошло приёмку на соответствие техническим требованиям и стандартам на предприятии-изготовителе. Поставляется в заводской упаковке.

Подтверждённые технические особенности

Конструкция вилки относится к негерметичному всеклиматическому исполнению. Корпус блочный, приборный, металлический, с диэлектриком из карболита или аналогичного материала; посадочный диаметр составляет 33 мм, патрубок или кожух отсутствуют. Ниже перечислены основные электрические и эксплуатационные параметры.

• Количество контактов — 7, диаметр контактного стержня 3 мм.
• Рабочее напряжение — до 560 В (максимальное значение для 7-контактных вариантов серии).
• Максимальная токовая нагрузка на один контакт — до 32 А.
• Суммарная максимальная нагрузка на соединитель — порядка 128 А.
• Сопротивление контактов — доли мОм, до примерно 0,8 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Климатическое исполнение — всеклиматическое, категория В2.1 по ГОСТ 15150-69.
• Рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия, теплостойкость до 100 градусов Цельсия.
• Механическая стойкость — синусоидальная вибрация с ускорением до 490 м/с², многократные удары, до 500–1000 циклов сочленения-расчленения.

Применение и совместимость

Вилка 2РМДТ33Б7Ш9В1В используется для блочных (приборных) изделий с внутренним объёмным монтажом, где необходим компактный разъём с высокой токовой нагрузкой и приемлемым уровнем изоляции. Типовые области применения включают промышленное и военное оборудование, а также радиоэлектронную аппаратуру различного назначения.

В зависимости от модификации серии 2РМДТ в одном корпусе возможно совмещение до 7 силовых и до 32 сигнальных линий. Это позволяет применять вилку как для коммутации цепей питания, так и для передачи слаботочных сигналов в составе единого соединителя.

Условия эксплуатации и комплектация

Изделие рассчитано на эксплуатацию в широком диапазоне климатических условий и сохраняет работоспособность при интенсивных вибрационных и ударных нагрузках. Электрическая прочность изоляции обеспечивает надёжную работу в указанных интервалах напряжения.

В комплект поставки входит вилка в заводской упаковке. Год выпуска — 2025, приёмка — «ОТК». Артикул товара — 20217, категория — 2РМД, производитель — Элекон.
