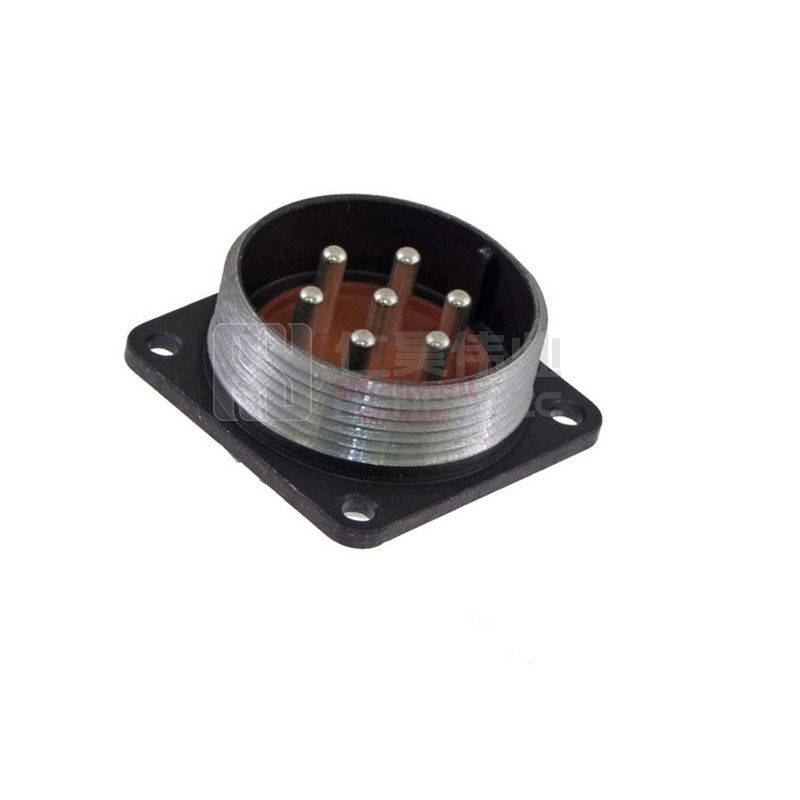

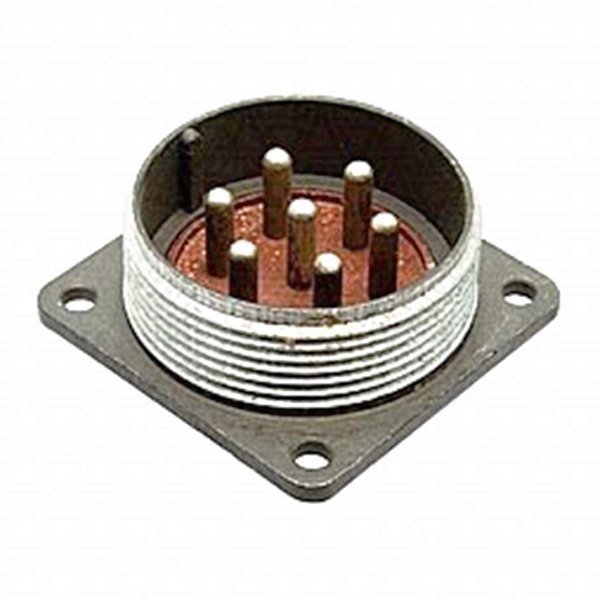

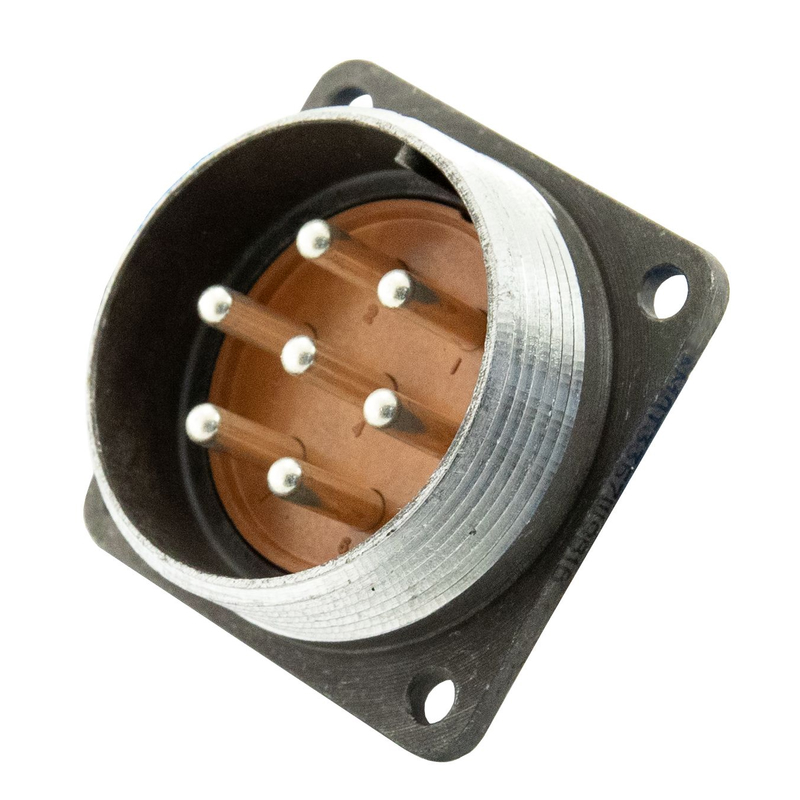

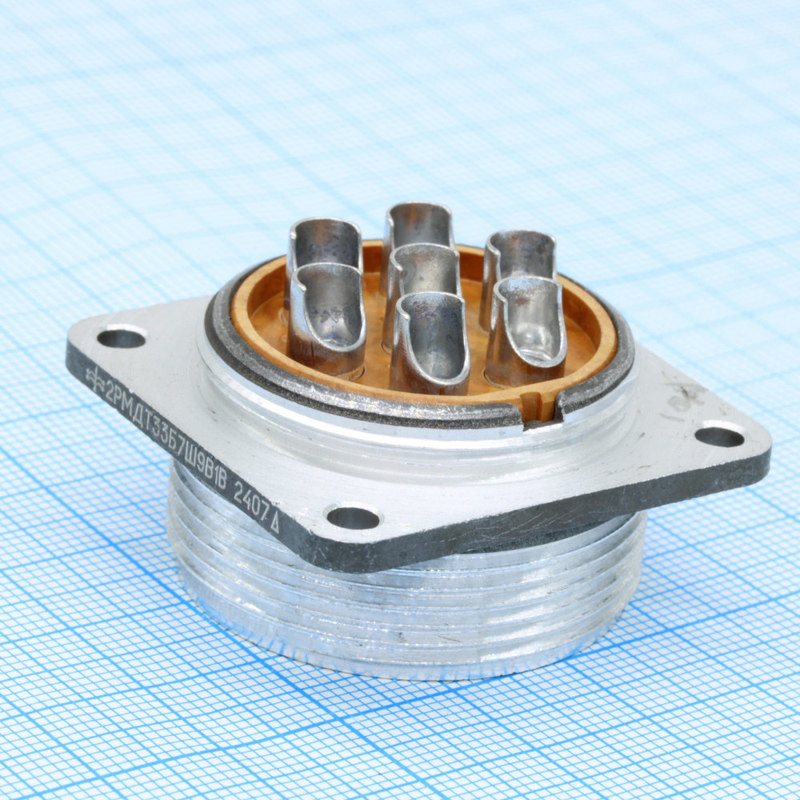

2РМДТ33Б7Ш9В1В: надёжный цилиндрический разъём для приборного монтажа

Разъём 2РМДТ33Б7Ш9В1В представляет собой малогабаритную цилиндрическую приборную вилку серии 2РМДТ. Изделие применяется для разъёмного соединения электрических цепей постоянного и переменного тока в аппаратуре, где важны стабильность контакта, механическая прочность и удобство монтажа.

Конструкция разъёма рассчитана на установку на панель оборудования и использование во внутреннем объёмном монтаже. Блочное исполнение делает 2РМДТ33Б7Ш9В1В удобным решением для приборов, шкафов автоматики, измерительных комплексов, источников питания и другой электротехнической аппаратуры.

Основные характеристики 2РМДТ33Б7Ш9В1В

Модель относится к негерметичным низкочастотным соединителям с резьбовым способом сочленения. Такое соединение обеспечивает надёжную фиксацию ответных частей и снижает риск случайного разъединения при вибрациях или эксплуатации оборудования.

Ключевые параметры разъёма:

• Тип конструкции — блочная приборная вилка

• Серия — 2РМДТ

• Условный размер корпуса — 33

• Количество контактов — 7

• Тип контактов — штыревые, извлекаемые

• Диаметр каждого контакта — 3 мм

• Покрытие контактов — серебряное

• Максимальное рабочее напряжение — до 560 В

• Допустимая нагрузка на один контакт — до 32 А

• Суммарная токовая нагрузка — до 128 А

• Способ электрического монтажа — пайка

• Способ механического крепления — установка на панель

• Ресурс сочленений и расчленений — до 500 циклов

Разъём имеет корпус из алюминиевого сплава и изолятор из карболита. Для контактов диаметром 3 мм указывается переходное сопротивление не более 0,8 мОм, что важно для снижения электрических потерь и нагрева контактной группы при нагрузке.

Расшифровка маркировки

Обозначение 2РМДТ33Б7Ш9В1В содержит основные сведения о конструкции изделия:

Для данной модификации характерно отсутствие патрубка, поэтому разъём ориентирован на приборное панельное применение.

Где применяется разъём

Разъём 2РМДТ33Б7Ш9В1В подходит для электрических цепей, работающих на постоянном токе и переменном токе частотой до 3 МГц. Его используют там, где требуется передавать питание или сигналы по нескольким цепям с возможностью быстрого обслуживания и повторного соединения оборудования.

Типичные области применения:

• промышленная автоматика;

• электроизмерительные приборы;

• испытательное и лабораторное оборудование;

• системы управления;

• силовые и распределительные шкафы;

• телекоммуникационная и специальная аппаратура;

• транспортное и машиностроительное оборудование.

Резьбовое соединение и одношпоночная поляризация корпуса помогают корректно ориентировать ответные части при подключении. Это особенно полезно в оборудовании с ограниченным доступом к монтажной зоне или при регулярной замене модулей.

Особенности эксплуатации

2РМДТ33Б7Ш9В1В является негерметичным разъёмом, поэтому его следует применять внутри корпусов, шкафов или других зон, защищённых от прямого попадания влаги, пыли и агрессивных сред. При проектировании важно учитывать рабочий ток по каждой цепи, суммарную нагрузку, способ прокладки проводов и качество пайки.

При соблюдении параметров монтажа и электрической нагрузки разъём обеспечивает устойчивое многоконтактное соединение. Серебряное покрытие рабочих поверхностей контактов способствует хорошей проводимости, а извлекаемая конструкция контактов упрощает сервисное обслуживание и ремонт контактной группы.

2РМДТ33Б7Ш9В1В — практичная 7-контактная приборная вилка для надёжного разъёмного подключения электрических цепей с повышенной токовой нагрузкой.
