Назначение соединителя

Соединитель 2РМДТ33Б7Ш9В1Б «5» представляет собой цилиндрический низкочастотный малогабаритный электрический разъём тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для надёжного соединения и разъединения электрических цепей переменного и постоянного тока в составе приборов, блоков и кабельных сборок. Артикул товара — 20216, категория — 2РМД.

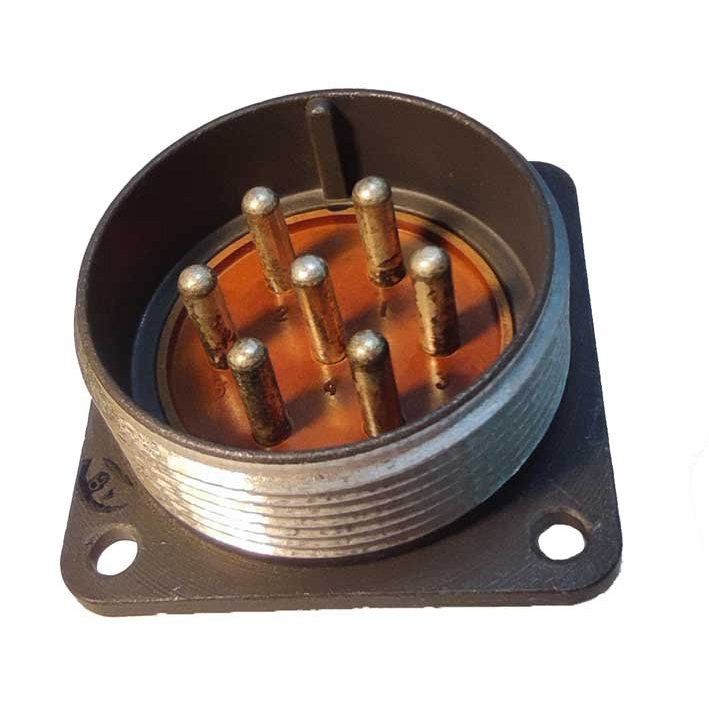

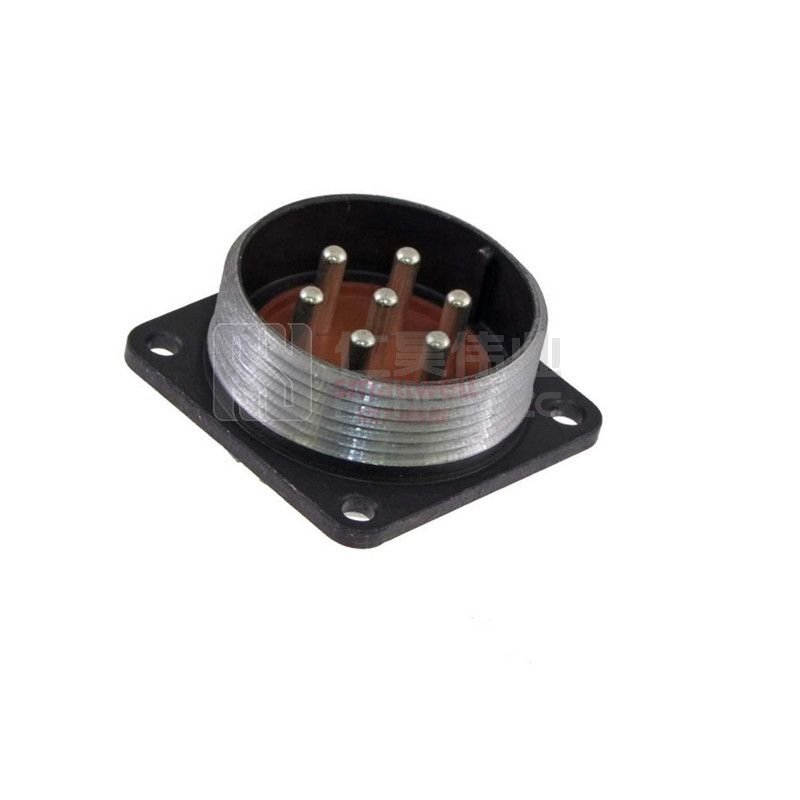

Конструктивно это приборная (блочная) вилка, оснащённая семью контактами диаметром 3 мм. Исполнение — без патрубка, корпус блочный, без левой резьбы. Посадочный диаметр составляет 33 мм. Товар поставляется в заводской упаковке.

Подтверждённые технические особенности

Ключевые электрические и эксплуатационные параметры изделия подтверждаются его техническими характеристиками:

• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка на контакт — до 32 А, суммарно до 128 А.
• Сопротивление контакта — не более 2,5 мОм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Теплостойкость — до 100 °С, исполнение всеклиматическое (обозначение В).
• Покрытие контактов — серебро (В) или золото.

Соединитель устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², к механическим ударам до 5000 м/с² (одиночным) и до 1000 м/с² (многократным), а также к линейному ускорению до 2000 м/с².

Условия эксплуатации и надёжность

Рабочая температура изделия — от минус 60 °С до плюс 100 °С, с возможностью смены до плюс 180 °С. Допустимая влажность достигает 98 % при температуре плюс 40 °С. Изделие сохраняет работоспособность при пониженном давлении до 133,32 умноженное на 10 в степени минус 12 Па.

Показатели надёжности нормированы следующим образом:

1. Минимальная наработка — 1000 часов.
2. Количество сочленений-расчленений — 500.
3. Срок сохраняемости — 15 лет.

Приемка «5» соответствует техническим условиям ТУ ГЕ0.364.126ТУ. Год выпуска, указанный в характеристиках, — 2021.

Применение и монтаж

Соединитель применяется для коммутации электрических цепей в приборах и устройствах, эксплуатируемых в жёстких климатических и механических условиях, включая тропическое исполнение. Резьбовая фиксация обеспечивает надёжное удержание ответной части при вибрационных и ударных нагрузках.

Монтаж осуществляется методом обжимки, что позволяет получить стабильное и стойкое к нагрузкам контактное соединение. Сочетание малых габаритов, высокой токовой нагрузки и широкого диапазона рабочих температур делает изделие пригодным для использования в ответственных цепях переменного и постоянного тока.
