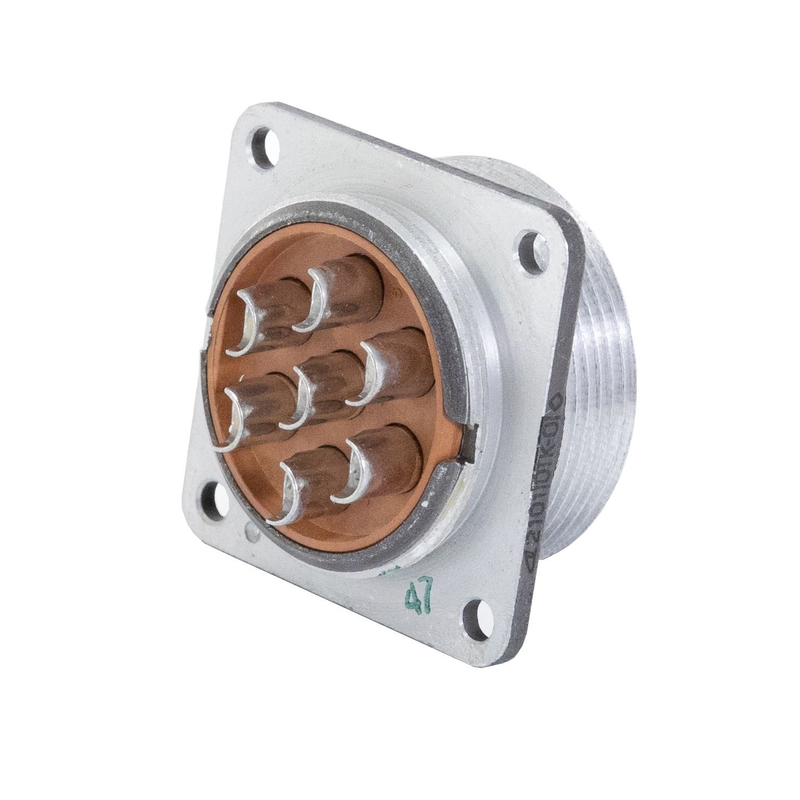

Назначение соединителя 2РМДТ33Б7Г9В1В

Разъём 2РМДТ33Б7Г9В1В производства «Элекон» относится к серии низкочастотных цилиндрических соединителей 2РМДТ отечественного стандарта. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока, в том числе в аппаратуре военного и промышленного назначения. Соединитель применяется там, где требуется компактное металлокорпусное исполнение, устойчивое к механическим нагрузкам и жёстким климатическим условиям.

Модель востребована в составе приборов и блоков, где важны надёжный электрический контакт, стойкость к вибрации и перепадам температуры. Благодаря металлическому корпусу и карболитовому изолятору разъём сохраняет рабочие параметры при эксплуатации в составе ответственных систем.

Конструкция и технические характеристики

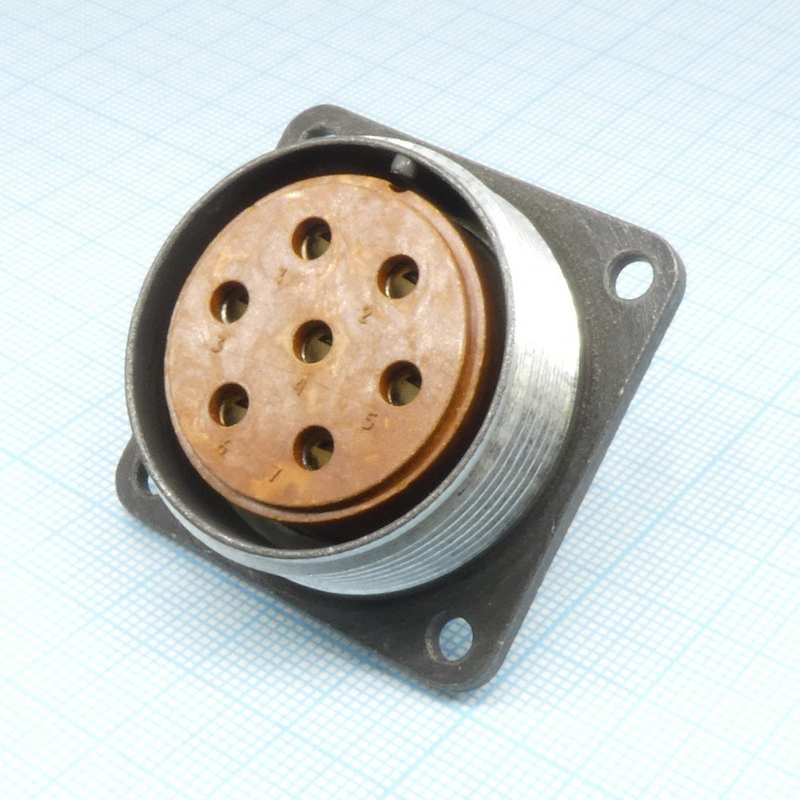

Соединитель выполнен в низкочастотном цилиндрическом исполнении с условным размером корпуса 33, что соответствует диаметру по габариту 33 мм. Корпус металлический, изолятор изготовлен из карболита — пресс-материала фенолформальдегидного типа. Такое сочетание обеспечивает механическую прочность и диэлектрическую стойкость изделия.

Электрические параметры

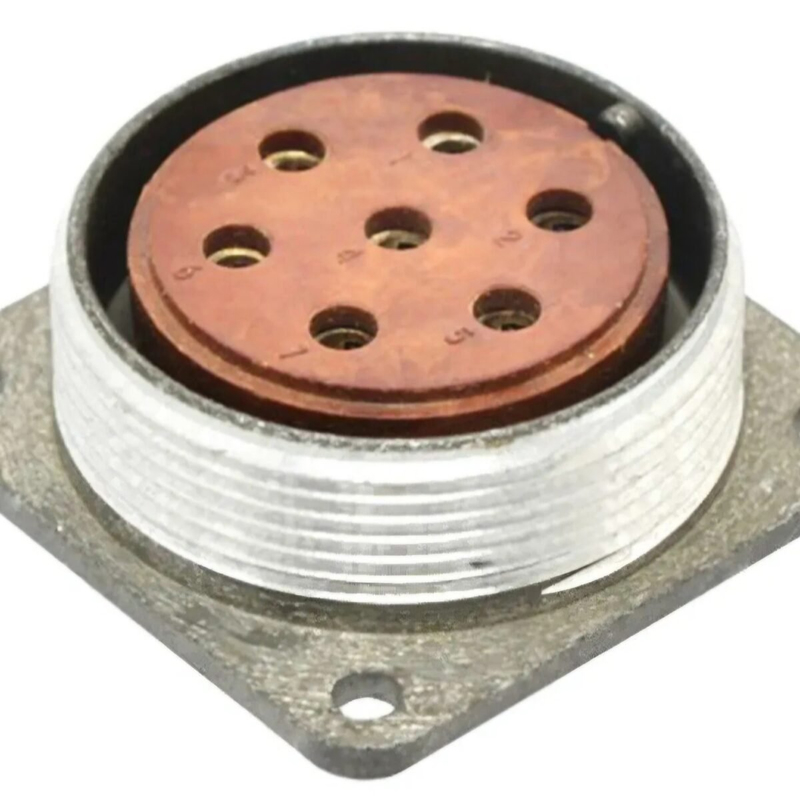

• Количество контактов: 7 штук, обычно с покрытием серебром.
• Рабочее напряжение: до 560 В постоянного и переменного тока.
• Максимальное пробивное напряжение: порядка 700 В.
• Токовая нагрузка на один контакт: до 32 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции при рабочем напряжении 560 В: около 1850 В.
• Ёмкость между контактами: не более нескольких пикофарад, порядка 6 пФ.

Перечисленные параметры подтверждают пригодность разъёма для силовых и низкочастотных цепей, где требуется стабильность характеристик и минимальные потери сигнала.

Исполнение корпуса и климатическая стойкость

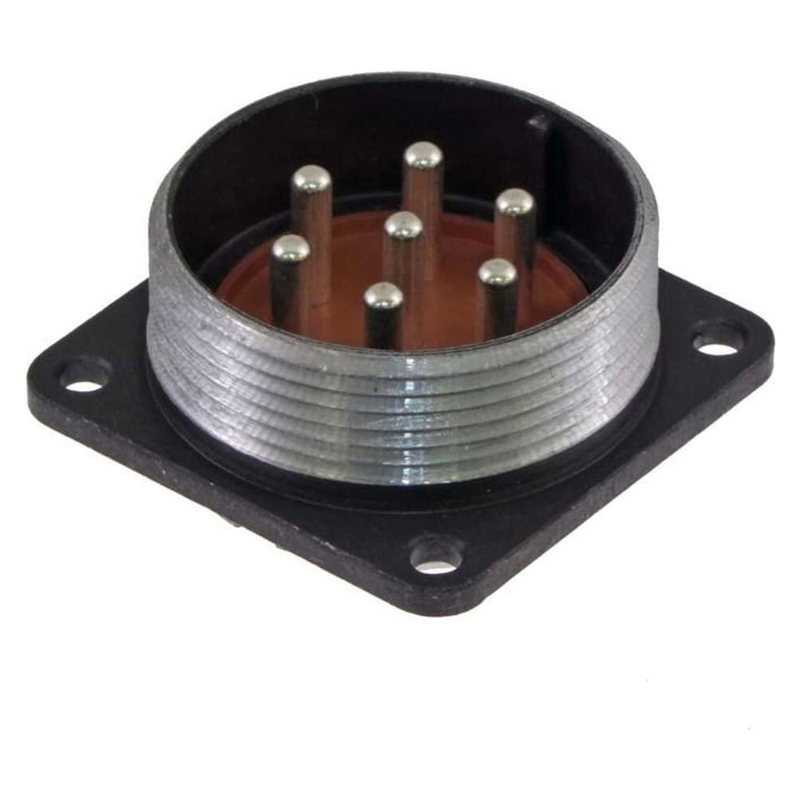

Корпус типа «Б» — приборный, рассчитан на установку в приборы и блоки. Соединитель может быть розеткой или вилкой блочного исполнения. Категория климатического исполнения — всеклиматическая: диапазон рабочих температур составляет примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Это позволяет применять изделие в жёстких условиях эксплуатации.

Вес соединителя около 18 грамм, что характерно для компактных металлокорпусных разъёмов данного типоразмера.

Применение и особенности эксплуатации

Разъём 2РМДТ33Б7Г9В1В применяется в аппаратуре военного и промышленного назначения, в составе приборов и блоков, где необходимо соединять электрические цепи постоянного и переменного тока. Изделие подходит для силовых цепей благодаря токовой нагрузке до 32 А на контакт и рабочему напряжению до 560 В.

Ключевые особенности модели:

1. Низкочастотное цилиндрическое исполнение серии 2РМДТ отечественного стандарта.
2. Семь контактов с серебряным покрытием для надёжной коммутации.
3. Металлический корпус и карболитовый изолятор.
4. Приборное исполнение корпуса типа «Б» для установки в блоки и приборы.
5. Всеклиматическое исполнение с рабочим диапазоном температур от минус 60 до плюс 100 градусов Цельсия.
6. Высокое сопротивление изоляции не менее 5000 МОм и электрическая прочность изоляции около 1850 В.

При монтаже следует учитывать блочное исполнение корпуса и предусматривать установку в приборы и блоки. Соединитель может поставляться в виде розетки или вилки, что расширяет возможности компоновки аппаратуры. Сочетание компактных размеров, небольшого веса около 18 грамм и стойкости к внешним воздействиям делает модель удобной для применения в ответственных изделиях.
