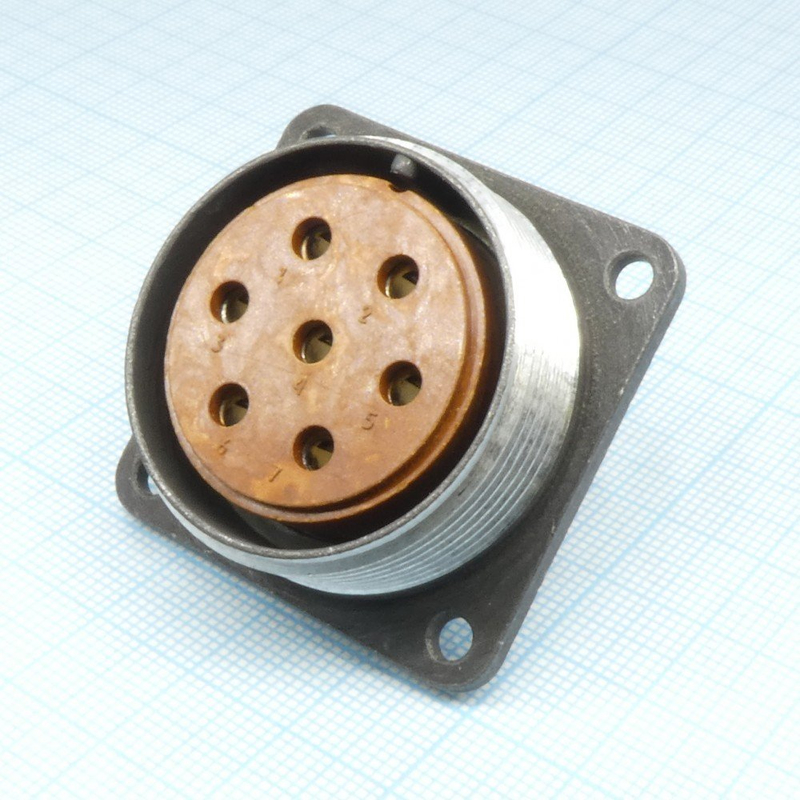

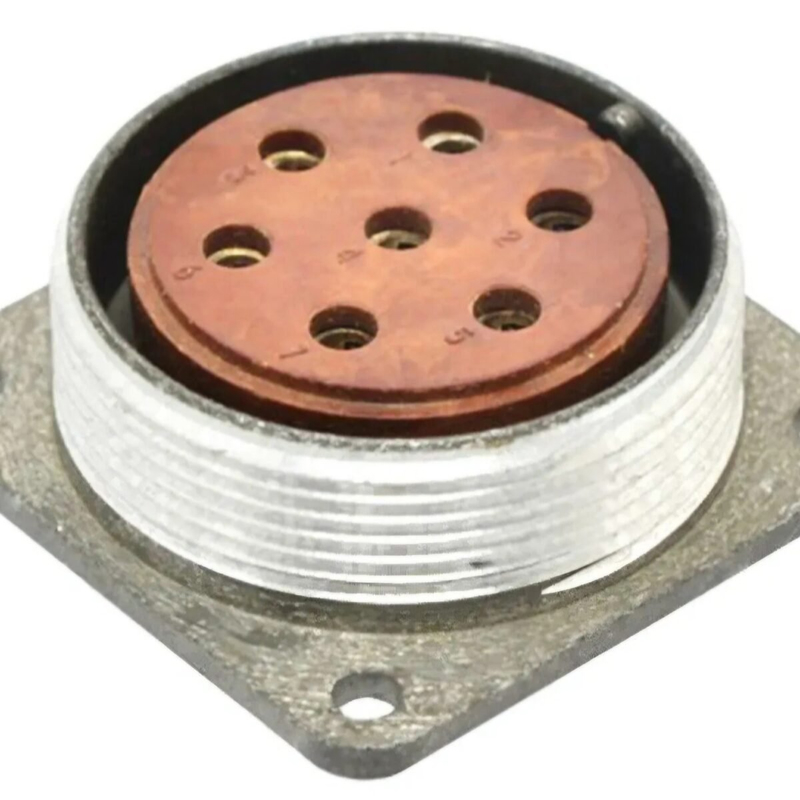

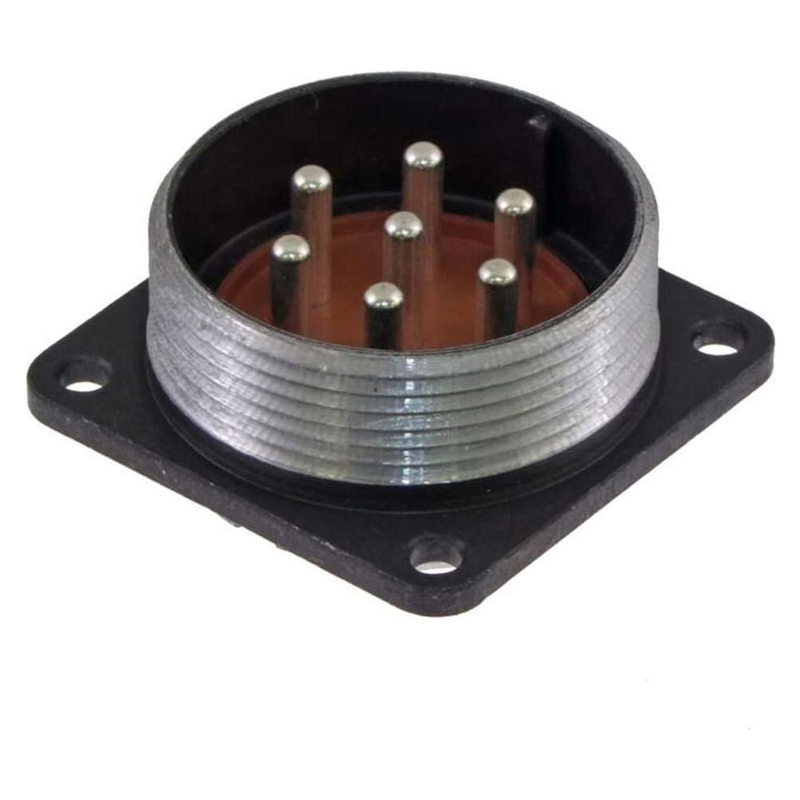

2РМДТ33Б7Г9В1В: приборная розетка для надёжных электрических соединений

2РМДТ33Б7Г9В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, выполненный в виде приборной (блочной) розетки. Разъём применяется для создания разъёмных соединений в цепях постоянного и переменного тока в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры. Его конструкция ориентирована на устойчивую работу при механических воздействиях и в широком диапазоне климатических условий.

Назначение разъёма 2РМДТ33Б7Г9В1В

Соединитель используется для внутреннего объёмного монтажа аппаратуры, где важно обеспечить стабильную передачу питания или сигналов и возможность многократного подключения сопрягаемой части разъёма. Резьбовое сочленение фиксирует соединение и помогает противостоять самопроизвольному разъединению при вибрациях и ударах.

Разъём рассчитан на электрические цепи постоянного и переменного тока частотой до 3 МГц. Его применяют в блоках управления, шкафах автоматики, измерительных комплексах, системах связи и других изделиях, где требуется компактное и механически прочное подключение.

Расшифровка маркировки

Маркировка 2РМДТ33Б7Г9В1В содержит основные сведения об исполнении изделия:

Таким образом, 2РМДТ33Б7Г9В1В представляет собой блочную розетку с семью гнездовыми контактами, предназначенную для монтажа на панели или корпусе оборудования.

Основные технические характеристики

Для модели 2РМДТ33Б7Г9В1В указываются следующие ключевые параметры:

• Количество контактов — 7.

• Тип контактов — гнездовые.

• Диаметр контактов — 3 мм.

• Номинальное рабочее напряжение — до 560 В.

• Предельно допустимое напряжение — до 700 В.

• Допустимая частота переменного тока — до 3 МГц.

• Токовая нагрузка на отдельный контакт — до 32 А.

• Максимальная суммарная нагрузка на соединитель — до 128 А.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Сопротивление контакта — не более 0,8 мОм.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Тип фиксации — резьбовой.

• Поляризация корпуса — одношпоночная.

• Ориентировочные габариты — 40 × 40 × 25–27 мм.

Особенности конструкции и эксплуатации

Корпус разъёма изготовлен из металла, а контактная группа имеет серебряное покрытие, которое способствует снижению переходного сопротивления и повышению стабильности электрического контакта. Одношпоночная поляризация исключает неверную ориентацию при соединении частей разъёма.

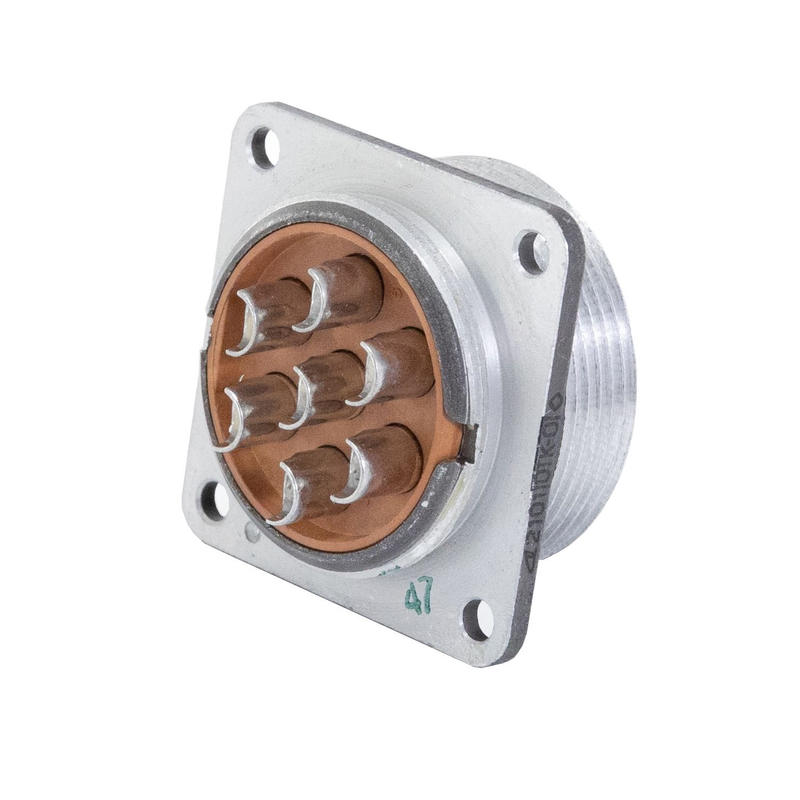

Проводники присоединяют к хвостовикам контактов пайкой. Для этой модели допускается подключение проводов сечением до 10 мм², что делает разъём подходящим для силовых и комбинированных цепей в пределах его номинальных характеристик.

Пример применения: приборная розетка 2РМДТ33Б7Г9В1В может устанавливаться на корпусе блока управления. При подключении ответной кабельной вилки семь контактов обеспечивают разъёмное соединение между внутренними цепями устройства и внешним кабелем, а резьбовая фиксация удерживает стык при вибрационных нагрузках.

Почему 2РМДТ33Б7Г9В1В выбирают для аппаратуры

Ключевыми преимуществами разъёма являются сочетание компактного блочного исполнения, семиконтактной компоновки и защищённой резьбовой фиксации. Модель рассчитана на работу при повышенной влажности, вибрации, механических ударах и температурных изменениях; в спецификациях также указывается устойчивость к инею, росе, соляному туману, солнечному излучению, озону и плесневым грибам.

При проектировании оборудования важно проверять совместимость ответной части, соответствие схемы распайки, сечение подключаемых проводов, требования к герметизации корпуса и допустимые значения тока для конкретного режима работы. Соблюдение этих условий позволяет использовать 2РМДТ33Б7Г9В1В как надёжный интерфейс разъёмного подключения в составе технически ответственных электрических систем.
