Назначение соединителя 2РМДТ33Б7Г9А1В

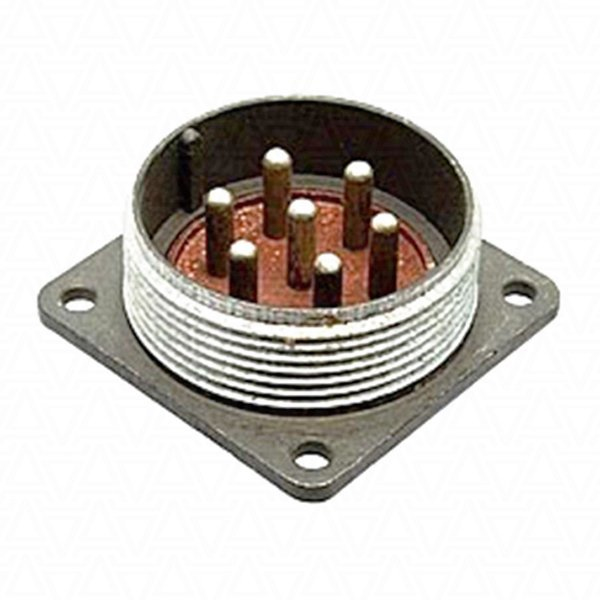

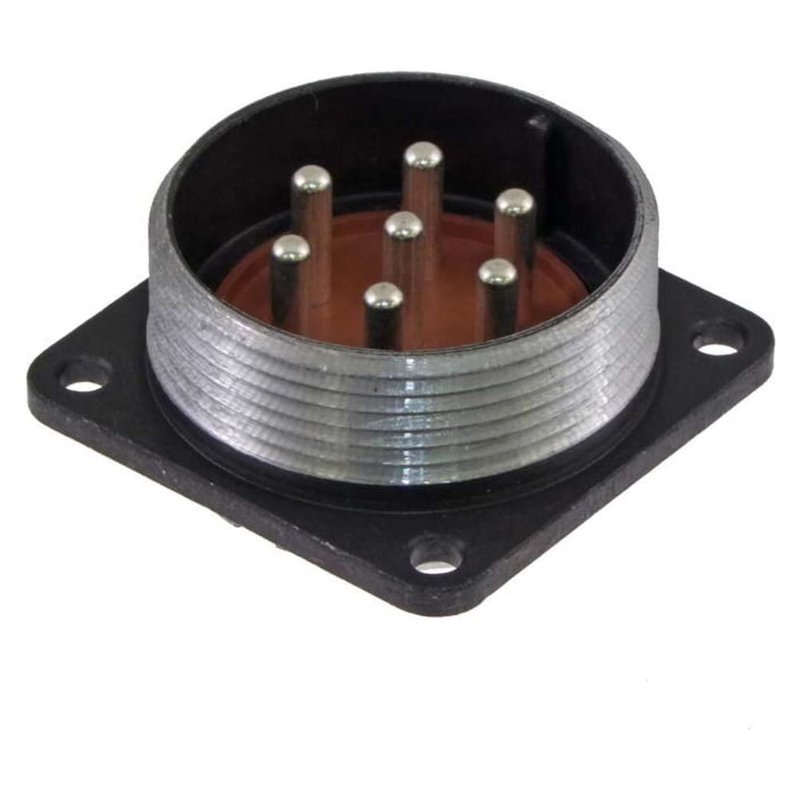

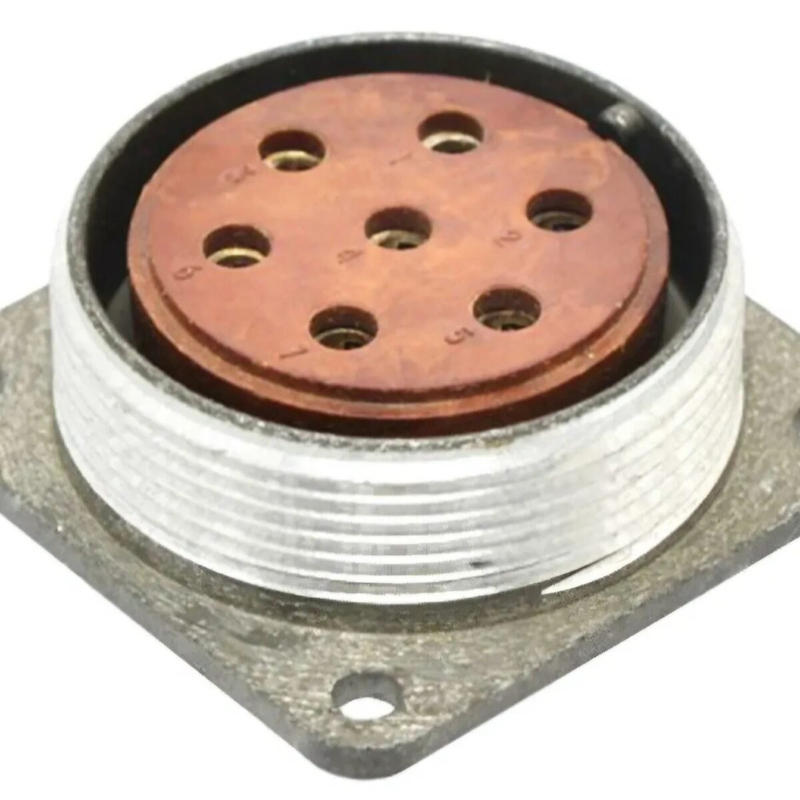

Соединитель 2РМДТ33Б7Г9А1В — цилиндрическая розетка серии 2РМДТ блочного типа, предназначенная для ручного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа, в том числе в местах, где корпус без патрубка предпочтителен.

Разъём обеспечивает надёжное и прочное электрическое подключение в составе электронных устройств и систем, эксплуатируемых при повышенных вибрациях и механических нагрузках. Артикул изделия — 2616, категория — 2РМД.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели в описании товара.

• Количество контактов — 7.
• Токовая нагрузка на одиночный контакт — до 32 А; максимальная суммарная нагрузка на соединитель — до 128 А.
• Максимальное рабочее напряжение — до 560 В.
• Покрытие контактов — золото, что обеспечивает хорошую проводимость и долговечность.
• Сопротивление изоляции — не менее 5000 МОм.
• Теплостойкость — до +100 °C.
• Минимальная наработка — 1000 часов.
• Максимальное количество сочленений-расчленений — 500 раз.
• Срок сохраняемости — 15 лет.
• Климатическое исполнение — всеклиматическое, категория размещения В2.1.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий:

• температура окружающей среды — от минус 60 °C до +100 °C;
• влажность — до 98 % при температуре +35 °C;
• атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля до 506 кПа;
• вибрация — синусоидальная с амплитудой ускорения до 490 метров на секунду в квадрате;
• механический удар — пиковое ускорение до 1000 метров на секунду в квадрате.

Применение

Розетка 2РМДТ33Б7Г9А1В востребована в электрических системах, где необходимо надёжное и прочное соединение. Блочный корпус без патрубка позволяет устанавливать изделие при внутреннем объёмном монтаже, а всеклиматическое исполнение и стойкость к вибрации и ударам делают его пригодным для работы в жёстких условиях эксплуатации.

Благодаря семи контактам с золотым покрытием, высокому рабочему напряжению до 560 В и токовой нагрузке до 32 А на контакт, соединитель подходит для коммутации силовых и сигнальных цепей в составе различных электронных устройств. Ресурс до 500 циклов сочленения-расчленения и минимальная наработка 1000 часов определяют область его применения как длительно эксплуатируемый компонент ответственного назначения.
